Culotte oblongue horizontale 90° permettant d'assurer la confluence de deux branches de réseau oblong à 90° l'une de l'autre dans le plan.
Culotte Oblongue Horizontale : CSH 90°

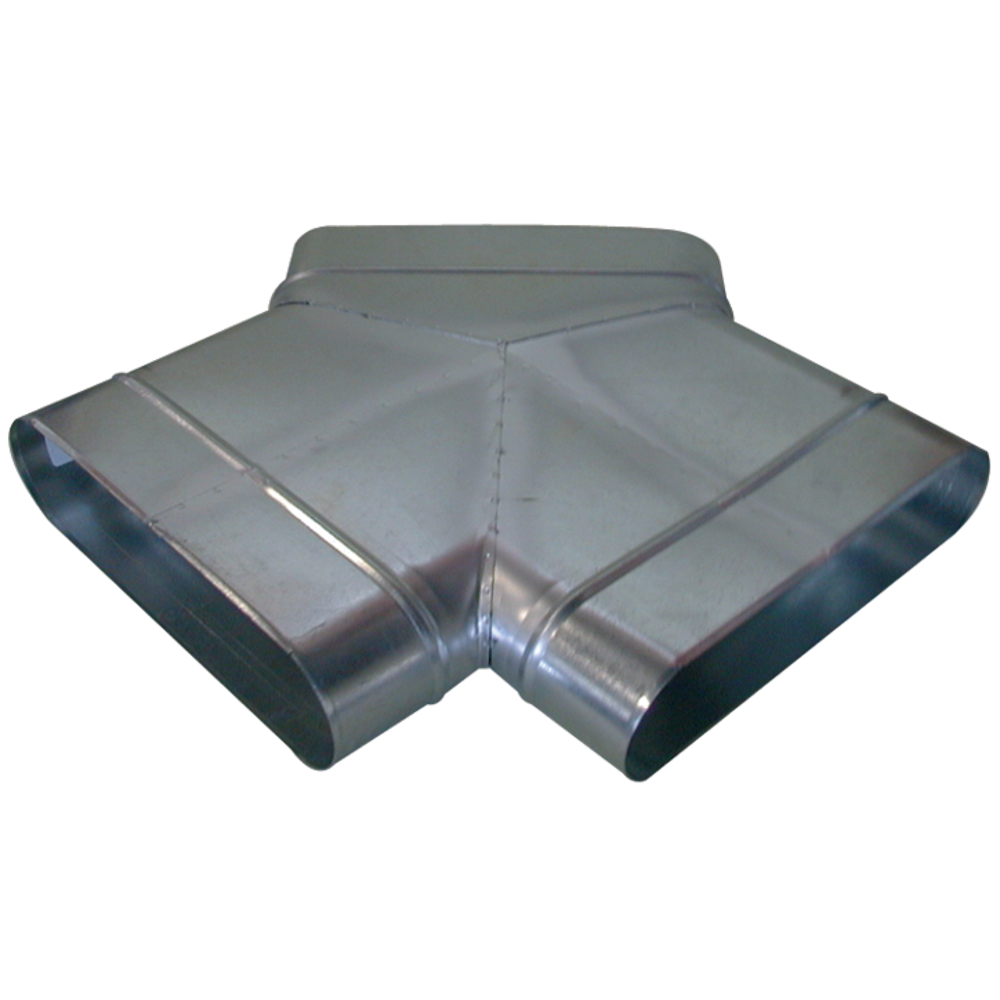

La culotte oblongue horizontale 90° permet d'assurer la confluence de 2 branches de réseau oblong à 90° l'une de l'autre dans le plan. Sa forme aéraulique permet de limiter fortement les pertes de charge, surtout en insufflation.
Les + produits
- faible encombrement pour les gros débits,
- bonne étanchéité et pertes de charges maîtrisées,
- montage et entretien aisés (pas d'angle mort).
- gamme dimensionnelle standardisée (20 sections oblongues),
- acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
- classement au feu M0.
- facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles,
- étanchéité à réaliser par l'ajout de mastic et/ou de bandes à trous,
- fixation avec le conduit à réaliser par vis autoforeuses (4 à 6 selon le diamètre).
| Matériau principal | Matière de l'isolant |
|---|---|
| Acier galvanisé |

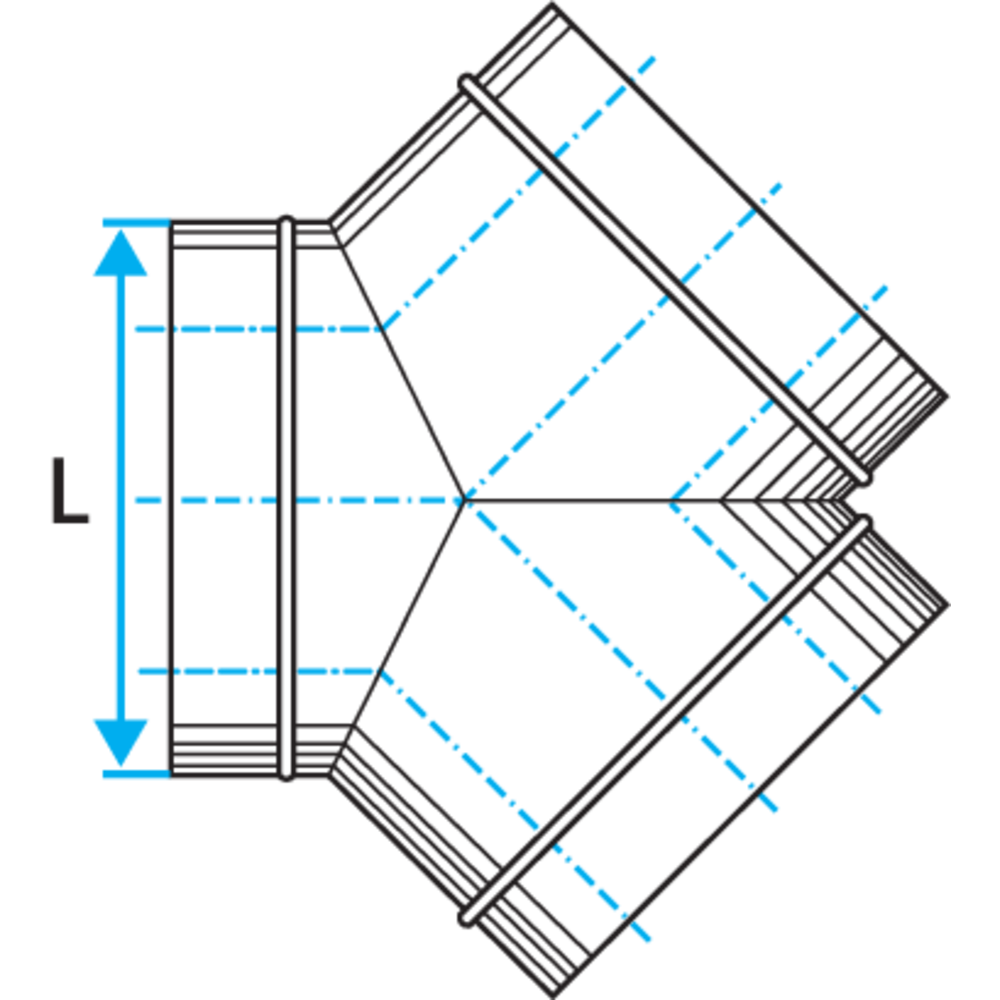

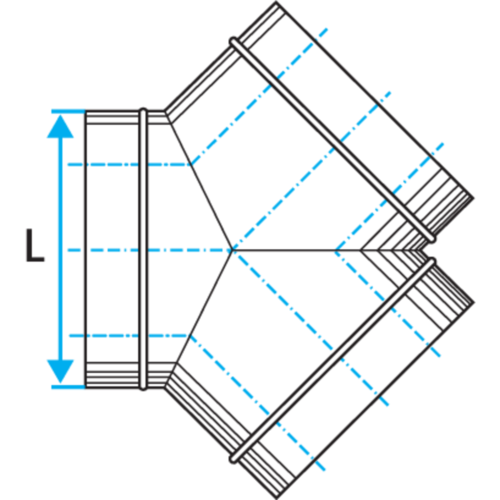

| Références | H (mm) | L (mm) |
|---|---|---|
| 11063481 - CSH GALVA - 360x80 | 80 |
360 |
| 11063482 - CSH GALVA - 350x100 | 100 |
350 |
| 11063483 - CSH GALVA - 450x100 | 100 |
450 |
| 11063484 - CSH GALVA - 410x165 | 165 |
410 |
| 11063485 - CSH GALVA - 475x165 | 165 |
475 |
| 11063486 - CSH GALVA - 545x165 | 165 |
545 |
| 11063487 - CSH GALVA - 700x165 | 165 |
700 |
| 11063488 - CSH GALVA - 515x215 | 215 |
515 |
| 11063489 - CSH GALVA - 675x215 | 215 |
675 |
| 11063491 - CSH GALVA - 645x265 | 265 |
645 |
| 11063496 - CSH GALVA - 950x320 | 320 |
950 |
| 11066535 - CSH GALVA - 325X130 | 130 |
325 |
| 11066536 - CSH GALVA - 425X130 | 130 |
425 |
| 11066537 - CSH GALVA - 490X130 | 130 |
490 |
| Classement au feu |
|---|
| M0 |
