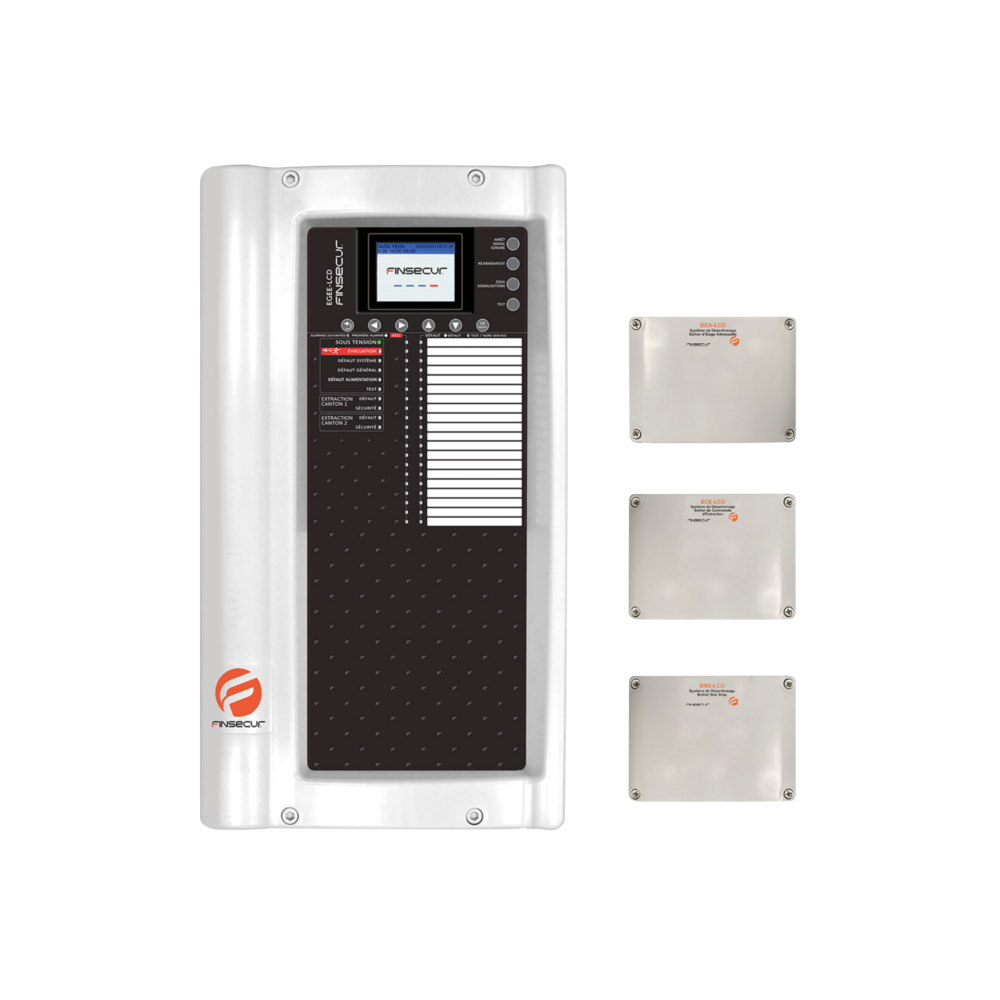

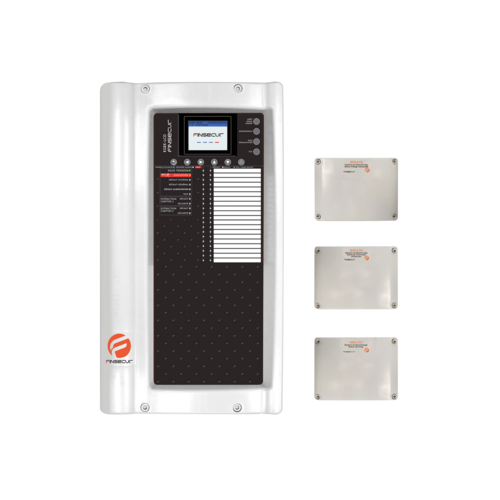

De type "adressable", le tableau de désenfumage ORDONE permet de réaliser un gain important sur les câbles.
Tableau de désenfumage ORDONE
De type "adressable", le tableau de désenfumage ORDONE permet de réaliser un gain important sur les câbles dans les habitats collectifs : seulement 2 câbles de puissance/communication de section 1,5mm² nécessaires.
Les + produits
- tableau de type «adressable» : gain important sur les câbles,
- configuration facile et centralisée grâce à un écran LCD,
- boîtier B.C.E pour la gestion de l’extraction,
- boîtier B.N.S pour la gestion de l’ascenseur.
- module MDR pour un raccordement fiable des volets sur les boîtiers d'étage.
Le tableau de désenfumage ORDONE permet de localiser l'origine de l'alarme et de fournir automatiquement la commande de désenfumage grâce à l'utilisation de boîtiers d'étage adaptés.
- capacité : 20 zones = 20 étages max (ou 10 étages si 2 conduits),
- 5 boîtiers BCE max,
- 4 boîtiers BNS max,
- gestion de 2 conduits de désenfumage,
- alimentation secteur : 230V + 10 %-15 % - 50 Hz,
- consommation sur secteur : max 12 W,
- tension nominale : 24 Vcc,
- 5 sorties de commande temporisées pour ventilateur de désenfumage,
- source secondaire : 2 batteries 12 V / 7 Ah au plomb, sans entretien (fournies),
- autonomie sur batteries : 12 heures en veille suivi de 1 heure de mise en sécurité,
- commande ventilateur : par contact NO 1A 30 vcc, temporisée à 20 s,
- contact report : Alarme Feu x 2, Dérangement inverseur 1 A 30 vcc,
>dimensions (mm) : Largeur x Hauteur x Profondeur = 265 x 482 x 120.
-
boitier d'étage BEA :
- dimensions (mm) : L x H x P = 190 x 150 x 90,
- au delà de 24W nécessaires par les volets, prévoir une alimentation supplémentaire (nous consulter).
-
modules MDR :
- permettent d’éviter tout risque d’inversion de polarité lors de la mise en place des diodes,
- modules précâblés avec diode incorporée,
- MDR noirs = modules intermédiaires,
- MDR rouges = fin de ligne, destinés au dernier volet de chaque étage.
-
boîtier de commande extraction BCE :
- gère automatiquement l’ouverture de l’ouvrant naturel en cas de défaillance du ventilateur de désenfumage,
- sortie coffret de relayage 24 V, à émission,
- sortie registre tirage naturel 24 V max, à émission,
- contact inverseur commande registre tirage naturel,
- dimensions (mm) : L x H x P = 190 x 150 x 90.
-
boîtier de non stop ascenseur BNS :
- assure le non stop ascenseur,
- nombre de contacts = 20 (1 par niveau), NO ou NF,
- dimensions (mm) : L x H x P = 190 x 150 x 90.
- fixer le tableau de désenfumage ORDONE,
-
boîtier BEA :
- Installation à chaque niveau de l'immeuble dans la gaine technique.
-
boîtier BNS :
- Installation à côté de la machinerie ascenseur.
-
boîtier BCE :
- Installation à proximité du groupe d'extraction.
| Références | Matière de l'isolant |
|---|---|
| 11044135 - Boîtier Non Stop Ascenseur BNS LCD | |
| 11044125 - Module de résistance MDR noir | |
| 11044126 - Module de résistance MDR rouge fin de ligne | |
| 11044128 - Boîtier Non Stop ascenseur B.N.S | |
| 11044133 - BOITIER COMMANDE EXTRACTION BCE LCD | |
| 11044134 - Boîtier d'étage BEA LCD | |
| 11044132 - TABLEAU DE DESENFUMAGE ORDONE LCD |

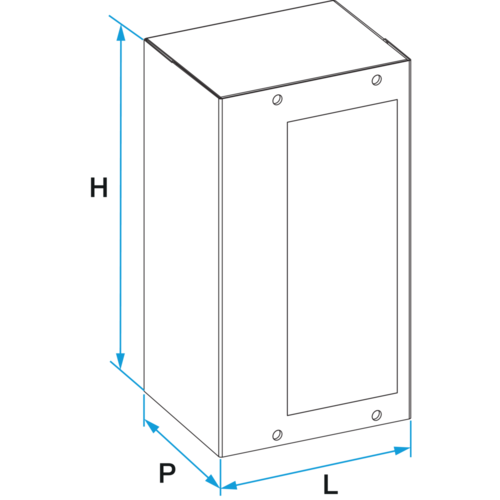

| Références | H (mm) | L (mm) | P (mm) | Poids à vide (kg) |
|---|---|---|---|---|
