IN LINE XSilent Ventilateur de conduit

IN LINE XSilent

Ventilateur de conduit

IN LINE XSilent est un ventilateur de conduit performant et silencieux grâce à son enveloppe acier et son isolation intérieure de 50 mm.
IN LINE XSilent IN LINE XSilent
Voir les références
Télécharger le fichier CAD Library
IN LINE XSilent
IN LINE XSilent est un ventilateur de conduit qui permet de ventiler des pièces ou des environnements spacieux tout en garantissant un faible niveau sonore : villa, hotel, bibliothèque, salle de réunion, cinéma, amphitéatre...
XSilent fonctionne en extraction ou en insufflation d'air sur des réseau de gaines circulaires et peut être installé en tout point du réseau de ventilation.
Il offre jusqu'à 2 vitesses de ventilation si l'on raccorde un inverseur et peut fonctionner avec un variateur de tension.
IN LINE XSilent

Les + produits

  • très silencieux grâce à une isolation intérieure de 50 mm : à partir de 23 dB(A),
  • performances aérauliques optimisées,
  • enveloppe en acier.

Le ventilateur de conduit IN LINE XSilent assure la ventilation de locaux spacieux en habitat ou en tertiaire.

Il fonctionne en extraction ou en insufflation, sur 1 ou 2 vitesses de ventilation, commandé par un inverseur ou un variateur de tension.

  • matière :
    • enveloppe extérieure en acier peint,
    • enveloppe intérieure et hélice en ABS.
  • isolation intérieure acoustique et thermique par 50 mm de laine de roche,
  • 7 modèles : de Ø 100 mm à Ø 315 mm pour des débits maximum de 240 à 1950 m³/h,
  • moteur monophasé 2 vitesses haute efficacité, sur roulement à billes,
  • protection thermique intégrée.
  • raccordement à un conduit amont et aval,
  • montage toute position,
  • fixation à une paroi via la platine de montage,
  • montage possible en série pour plus de pression ou en parallèle pour plus de débit,
  • apport d'air neuf dans les espaces ventilés par une grille d'amenée d'air ou un détalonnage de porte,
  • température du local d'installation comprise entre 1°C et 45°C,
  • température maximum de l'air extrait : 60°C.
Durée de vie (h) Nombre de vitesses Matière de l'isolant Type de moteur

40000

2

AC
IN LINE XSilent

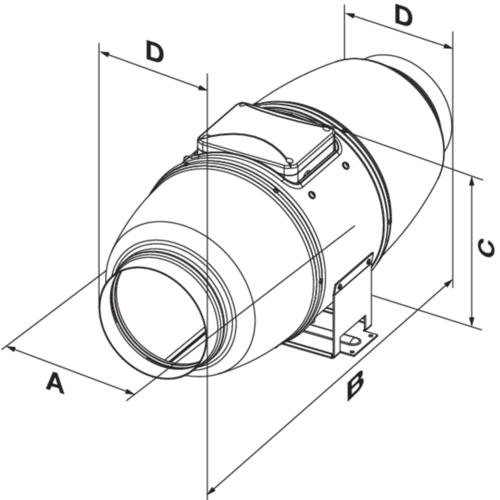

Références A (mm) B (mm) C (mm) D (mm) H (mm) L (mm) Ø (mm) Poids (kg)
11022350 - IN LINE XSilent 100

215

505

237

100

237

505

100

4,6
11022351 - IN LINE XSilent 125

215

474

237

125

237

474

125

4,6
11022352 - IN LINE XSilent 150

247

580

260

150

260

580

150

6,1
11022353 - IN LINE XSilent 160

247

580

260

160

260

580

160

6,1
11022354 - IN LINE XSilent 200

293

550

295

200

295

550

200

8
11022355 - IN LINE XSilent 250

358

658

360

250

360

658

250

15
11022356 - IN LINE XSilent 315

432

780

434

315

434

780

315

25
Références Débit en vitesse max (m³/h) Débit en vitesse min (m³/h)
11022350 - IN LINE XSilent 100

240

170
11022351 - IN LINE XSilent 125

340

230
11022352 - IN LINE XSilent 150

555

405
11022353 - IN LINE XSilent 160

555

405
11022354 - IN LINE XSilent 200

1020

810
11022355 - IN LINE XSilent 250

1330

1050
11022356 - IN LINE XSilent 315

1950

1530
Références Pression acoustique à 3 m en vitesse max (dB(A)) Pression acoustique à 3 m en vitesse min (dB(A))
11022350 - IN LINE XSilent 100

29

24
11022351 - IN LINE XSilent 125

28

23
11022352 - IN LINE XSilent 150

33

26
11022353 - IN LINE XSilent 160

33

26
11022354 - IN LINE XSilent 200

36

31
11022355 - IN LINE XSilent 250

38

34
11022356 - IN LINE XSilent 315

40

36
Références Fréquence (Hz) Indice de protection Intensité de protection (A) Intensité max (A) Tension (V) Puissance max (W) Puissance min (W)
11022350 - IN LINE XSilent 100

50/60

2

0,2

220/240

26

24
11022351 - IN LINE XSilent 125

50/60

2

0,2

220/240

30

25
11022352 - IN LINE XSilent 150

50/60

2

0,3

220/240

52

45
11022353 - IN LINE XSilent 160

50/60

2

0,3

220/240

52

45
11022354 - IN LINE XSilent 200

50/60

2

0,6

220/240

110

78
11022355 - IN LINE XSilent 250

50/60

2

1

220/240

178

127
11022356 - IN LINE XSilent 315

50/60

2

2

220/240

313

213
Classe de l'isolation électrique

Classe 2

Références produits et accessoires

  • IN LINE XSilent 100
    IN LINE XSilent 100
    11022350
    314,15 € (H.T.)
  • IN LINE XSilent 125
    IN LINE XSilent 125
    11022351
    355,35 € (H.T.)
  • IN LINE XSilent 150
    IN LINE XSilent 150
    11022352
    498,52 € (H.T.)
  • IN LINE XSilent 160
    IN LINE XSilent 160
    11022353
    510,88 € (H.T.)
  • IN LINE XSilent 200
    IN LINE XSilent 200
    11022354
    640,66 € (H.T.)
  • IN LINE XSilent 250
    IN LINE XSilent 250
    11022355
    804,04 € (H.T.)
  • IN LINE XSilent 315
    IN LINE XSilent 315
    11022356
    865,20 € (H.T.)
