IN LINE XPro Ventilateur de conduit

IN LINE XPro

Ventilateur de conduit

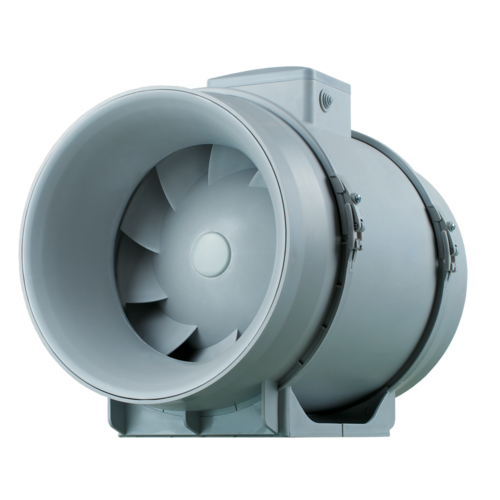

IN LINE XPro est un ventilateur de conduit performant et économe en énergie. Son bloc moteur démontable facilite le montage et la maintenance.
IN LINE XPro IN LINE XPro
Voir les références
Télécharger le fichier CAD Library
IN LINE XPro
IN LINE XPro est un ventilateur de conduit qui permet de ventiler une ou plusieurs pièces de volume important : cuisine, pool-house, atelier, vestiaires, réfectoire, salle des fêtes...
Ses performances aérauliques et acoustiques sont optimisées pour offrir plus de pression et une consommation électrique réduite.
XPro fonctionne en extraction ou en insufflation d'air sur des réseaux de gaines circulaires et peut être installé en tout point du réseau de ventilation.
Il offre jusqu'à 2 vitesses de ventilation si l'on raccorde un inverseur et peut fonctionner avec un variateur de tension.
IN LINE XPro

Les + produits

  • moteur performant et économe en énergie,
  • silencieux : à partir de 27 dB(A),
  • installation et maintenance faciles grâce au bloc moteur démontable.

IN LINE XPro est un ventilateur de conduit adapté à l'extraction ou à l'insufflation d'air dans des locaux de grand volume.

Il peut fonctionner sur 1 ou 2 vitesses de ventilation, commandé par un inverseur ou un variateur de tension.

  • matière : PP faiblement inflammable,
  • 7 modèles : de Ø 100 mm à Ø 315 mm pour des débits maximum de 245 à 2050 m³/h,

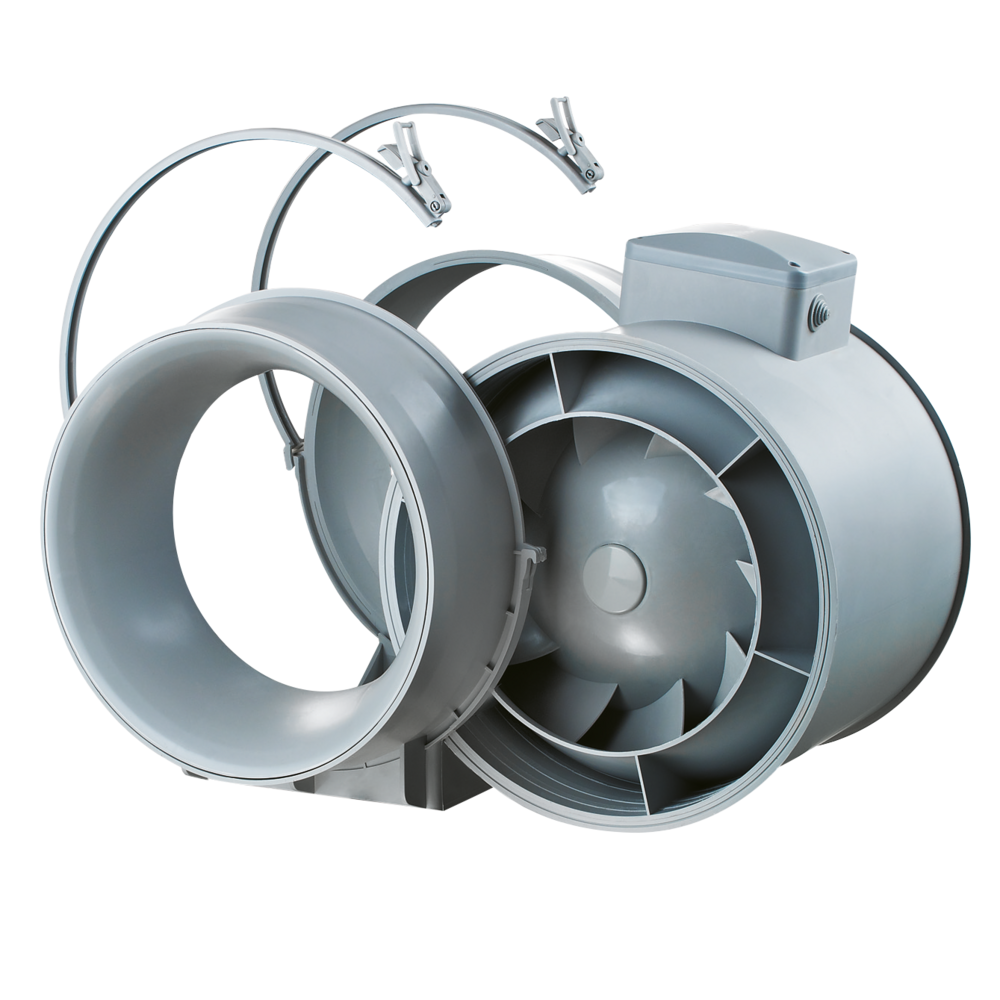

  • bloc moteur démontable,
  • moteur monophasé 2 vitesses haute efficacité, sur roulement à billes,
  • protection thermique intégrée.
  • raccordement à un conduit amont et aval,
  • montage toute position,
  • fixation à une paroi via la platine de montage,
  • montage possible en série pour plus de pression ou en parallèle pour plus de débit,
  • apport d'air neuf dans les espaces ventilés par une grille d'amenée d'air ou un détalonnage de porte,
  • température du local d'installation comprise entre 1°C et 45°C,
  • température maximum de l'air extrait : 60°C.
Durée de vie (h) Nombre de vitesses Matière de l'isolant Type de moteur

40000

2

AC
IN LINE XPro
Références A (mm) B (mm) C (mm) D (mm) H (mm) L (mm) Ø (mm) Poids (kg)
11022340 - IN LINE XPro 100

196

302,5

226

100

226

302,5

100

1,75
11022341 - IN LINE XPro 125

196

258,5

226

125

226

258,5

125

2,15
11022342 - IN LINE XPro 150

220

289

247

150

247

289

150

2,3
11022343 - IN LINE XPro 160

220

289

247

160

247

289

160

3,25
11022344 - IN LINE XPro 200

239

295,5

261

200

261

295,5

200

3,95
11022345 - IN LINE XPro 250

287

383

323

250

323

383

250

7,8
11022346 - IN LINE XPro 315

362

445

408

315

408

445

315

11,95
Références Débit en vitesse max (m³/h) Débit en vitesse min (m³/h)
11022340 - IN LINE XPro 100

245

180
11022341 - IN LINE XPro 125

350

240
11022342 - IN LINE XPro 150

565

415
11022343 - IN LINE XPro 160

565

415
11022344 - IN LINE XPro 200

1040

830
11022345 - IN LINE XPro 250

1400

1110
11022346 - IN LINE XPro 315

2050

1570
Références Pression acoustique à 3 m en vitesse max (dB(A)) Pression acoustique à 3 m en vitesse min (dB(A))
11022340 - IN LINE XPro 100

32

27
11022341 - IN LINE XPro 125

34

29
11022342 - IN LINE XPro 150

46

37
11022343 - IN LINE XPro 160

46

37
11022344 - IN LINE XPro 200

52

45
11022345 - IN LINE XPro 250

55

47
11022346 - IN LINE XPro 315

58

49
Références Fréquence (Hz) Indice de protection Intensité de protection (A) Intensité max (A) Tension (V) Puissance max (W) Puissance min (W)
11022340 - IN LINE XPro 100

50/60

2

0,15

220/240

25

23
11022341 - IN LINE XPro 125

50/60

2

0,2

220/240

30

25
11022342 - IN LINE XPro 150

50/60

2

0,3

220/240

50

42
11022343 - IN LINE XPro 160

50/60

2

0,3

220/240

50

42
11022344 - IN LINE XPro 200

50/60

2

0,6

220/240

108

76
11022345 - IN LINE XPro 250

50/60

2

1

220/240

177

125
11022346 - IN LINE XPro 315

50/60

2

2

220/240

320

230
Classe de l'isolation électrique

Classe 2

Références produits et accessoires

  • IN LINE XPro 100
    IN LINE XPro 100
    11022340
    212,18 € (H.T.)
  • IN LINE XPro 125
    IN LINE XPro 125
    11022341
    262,65 € (H.T.)
  • IN LINE XPro 150
    IN LINE XPro 150
    11022342
    345,05 € (H.T.)
  • IN LINE XPro 160
    IN LINE XPro 160
    11022343
    355,35 € (H.T.)
  • IN LINE XPro 200
    IN LINE XPro 200
    11022344
    456,29 € (H.T.)
  • IN LINE XPro 250
    IN LINE XPro 250
    11022345
    598,43 € (H.T.)
  • IN LINE XPro 315
    IN LINE XPro 315
    11022346
    666,41 € (H.T.)
