IN LINE Extracteur ponctuel en conduit

IN LINE

Extracteur ponctuel en conduit

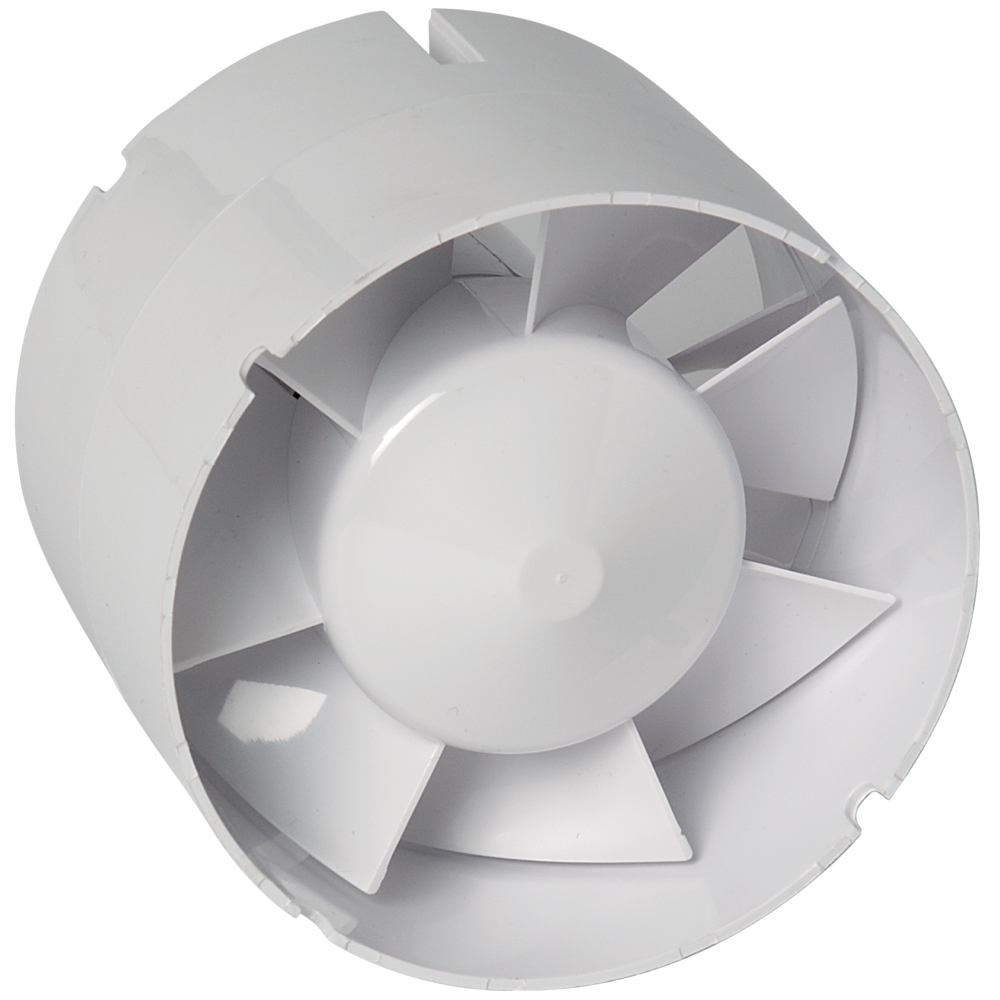

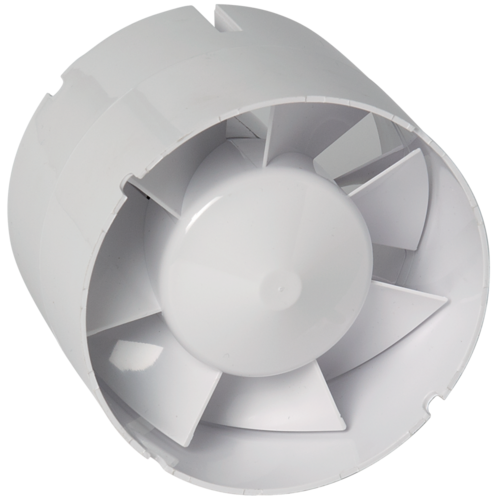

IN LINE est un ventilateur ponctuel silencieux et discret grâce à son montage en conduit. Il peut servir en soufflage comme en extraction.
IN LINE
Voir les références
IN LINE
IN LINE est un ventilateur en conduit court qui fonctionne en extraction ou en soufflage et assure la ventilation ponctuelle d'une pièce : bain, wc, buanderie, cave.
IN LINE

Les + produits

  • discrétion visuelle : pas d'extracteur dans la pièce,
  • silencieux : à partir de 27 dB(A),
  • extraction ou soufflage.

Le ventilateur en conduit IN LINE assure la ventilation ponctuelle d'une pièce en offrant une extraction ou une insufflation forcée et intermittente. Il est adapté aux installations en conduit court.

  • 3 diamètres :
    • Ø 100 mm pour des pièces jusqu'à 7 m²,
    • Ø 125 mm pour des pièces de 7 à 12 m²,
    • Ø 150 mm pour des pièces au delà de 12 m².
  • fonctionnement manuel : marche et arrêt instantanés par action sur un interrupteur.
  • motorisation très basse consommation et à faible niveau acoustique,
  • protection thermique par fusible,
  • matière : ABS
  • insertion dans un conduit,
  • longueur maximum de conduit : 2 m,
  • marche-arrêt manuel grâce à un interrupteur,
  • apport d'air neuf dans la pièce par une grille d'amenée d'air ou un détalonnage de porte.
Nombre de vitesses Matière de l'isolant Type de moteur

1

AC
IN LINE
Références A (mm) B (mm) D (mm) H (mm) L (mm) Ø (mm) Poids (kg)
11022326 - IN LINE 100

113

28

59

100

113

100

0,41
11022327 - IN LINE 125

118

28

59

125

118

125

0,43
11022328 - IN LINE 150

128

28

59

150

128

150

0,8
Références Débit max (m³/h)
11022326 - IN LINE 100

75
11022327 - IN LINE 125

135
11022328 - IN LINE 150

250
Références Pression acoustique à 3 m (dB(A))
11022326 - IN LINE 100

27
11022327 - IN LINE 125

32
11022328 - IN LINE 150

34
Références Fréquence (Hz) Indice de protection Intensité de protection (A) Tension (V) Puissance max (W)
11022326 - IN LINE 100

50

2

230

5,6
11022327 - IN LINE 125

50

2

230

9,3
11022328 - IN LINE 150

50

2

230

20
Classe de l'isolation électrique

Classe 2

Références produits et accessoires

  • IN LINE 100
    IN LINE 100
    11022326
    61,90 € (H.T.)
  • IN LINE 125
    IN LINE 125
    11022327
    85,18 € (H.T.)
  • IN LINE 150
    IN LINE 150
    11022328
    123,60 € (H.T.)
