TAVA® MICRO-WATT Tourelle refoulement vertical

TAVA® MICRO-WATT

Tourelle refoulement vertical

La gamme de tourelles qui facilite la ventilation.
TAVA® MICRO-WATT
Télécharger le fichier CAD Library
TAVA® MICRO-WATT

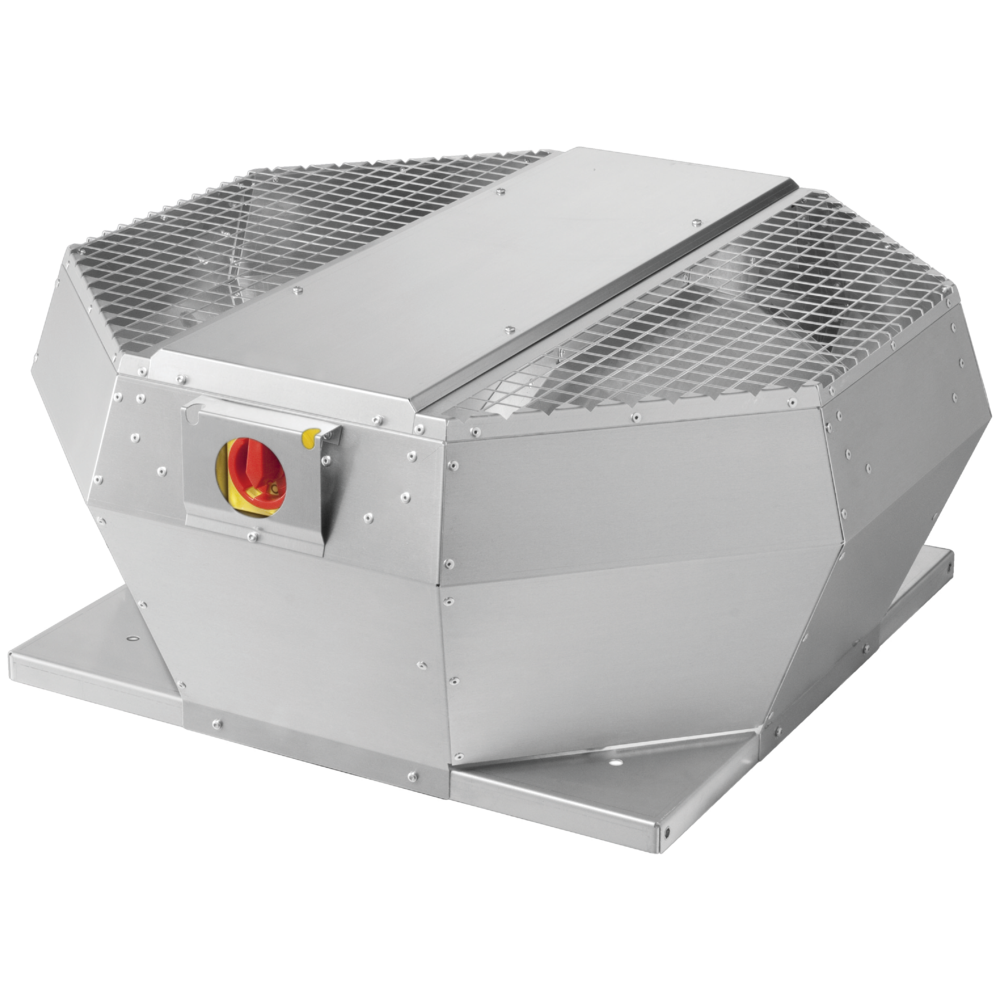

Enveloppe en aluminium pour une bonne résistance à la corrosion, moteur EC basse consommation et refoulement vertical.
TAVA® MICRO-WATT

Les + produits

  • débit de 600 à 14 000 m3/h,
  • kit de régulation à pression constante (option),
  • design soigné,
  • large gamme d'accessoires de montage,
  • conforme ErP avec variateur de vitesse ou kit de régulation.

Tourelle d'extraction basse consommation avec refoulement vertical destinée à la VMC en habitat collectif et en locaux tertiaires.

  • 10 tailles disponibles de 600 à 14 000 m3/h,
  • construction en aluminium AlMg3 résistant aux intempéries avec une hauteur très faible. Le bloc moteur bascule pour faciliter l’installation (accessoires en option) et la maintenance,
  • sortie d'air protégée par une grille de protection contre les intrusions, les oiseaux et autres corps étrangers,
  • roue centrifuge à réaction et équilibrée sur le moteur selon la classe de qualité G 6.3 de DIN / ISO 1940,
  • moteur d'entraînement prévu pour une utilisation sans entretien grâce à ses roulements à billes avec lubrification à vie,
  • la protection du moteur est assurée par un contact thermique intégré au bobinage,
  • l’interrupteur de proximité cadenassable de série,
  • moteur basse consommation à commutation électronique EC,
  • alimentation monophasée ou triphasée selon les tailles,
  • pilotage direct possible en 0-10V,
  • kit de régulation par pression constante en option avec 2 valeurs possibles (jour/nuit).
  • jet d'extraction vertical,
  • terrasse ou toiture avec souche maçonnée ou accessoire.
Matière de l'isolant Type de moteur

EC

TAVA® MICRO-WATT
Références A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Poids (kg)
11024134 - TAVA® 190 M MICRO-WATT

190

388

337

95

245

4 x Ø9

Ø213 6xM6

4,7

11024135 - TAVA® 220 M MICRO-WATT

190

388

337

95

245

4 x Ø9

Ø213 6xM6

5,1

11024136 - TAVA® 250 M MICRO-WATT

190

541

337

95

245

4 x Ø9

Ø213 M6x15 (6x)

6,5

11024137 - TAVA® 280 M MICRO-WATT

249

541

437

135

330

4 x Ø9

Ø286 M6x15 (6x)

8

11024138 - TAVA® 355 M MICRO-WATT

333

745

598

192,5

450

4 x Ø11

Ø438 M6x15 (6x)

15,4

11024139 - TAVA® 400 M MICRO-WATT

333

745

598

192,5

450

4 x Ø11

Ø438 M6x15 (6x)

19,4

11024140 - TAVA® 450 M MICRO-WATT

418

860

670

222,5

535

4 x Ø11

Ø438 M6x15 (6x)

21,5

11024141 - TAVA® 500 T MICRO-WATT

418

860

670

222,5

535

4 x Ø11

Ø438 M6x15 (6x)

37

11024142 - TAVA® 560 T MICRO-WATT

521

1165

931

300

750

4 x Ø11

Ø605 M8x15

51

11024143 - TAVA® 630 T MICRO-WATT

521.3

1165

931

307

750

4 x Ø11

Ø604 M8x20 (8x)

67

Références Débit nominal (m³/h)
11024134 - TAVA® 190 M MICRO-WATT

500

11024135 - TAVA® 220 M MICRO-WATT

750

11024136 - TAVA® 250 M MICRO-WATT

1000

11024137 - TAVA® 280 M MICRO-WATT

1700

11024138 - TAVA® 355 M MICRO-WATT

1700

11024139 - TAVA® 400 M MICRO-WATT

3500

11024140 - TAVA® 450 M MICRO-WATT

4000

11024141 - TAVA® 500 T MICRO-WATT

7000

11024142 - TAVA® 560 T MICRO-WATT

11000

11024143 - TAVA® 630 T MICRO-WATT

13000

Références Indice de protection Intensité max conso. MONO 230V (A) Intensité max conso. TRI 400V (A) Intensité maximale (A) Alimentation électrique Puissance max (kW) Puissance max (W)
11024134 - TAVA® 190 M MICRO-WATT

IP54

0,8



0,8

Monophasée

0,099

99

11024135 - TAVA® 220 M MICRO-WATT

IP54

0,9



0,9

Monophasée

0,113

113

11024136 - TAVA® 250 M MICRO-WATT

IP33

1.5



1.5

Monophasée

0,179

179

11024137 - TAVA® 280 M MICRO-WATT

IP33

1.9



1.9

Monophasée

0,268

268

11024138 - TAVA® 355 M MICRO-WATT

IP54

1.4



1.4

Monophasée

0,165

165

11024139 - TAVA® 400 M MICRO-WATT

IP54

2.3



2.3

Monophasée

0,503

503

11024140 - TAVA® 450 M MICRO-WATT

IP54

2.3



2.3

Monophasée

0,509

509

11024141 - TAVA® 500 T MICRO-WATT

IP54



2.1

2.1

Triphasée

1,331

1331

11024142 - TAVA® 560 T MICRO-WATT

IP54



3.5

3.5

Triphasée

2,263

2263

11024143 - TAVA® 630 T MICRO-WATT

IP54



4

4

Triphasée

2,627

2627

  • N° d’avis technique  :  14.5/16-2185_V2

Références produits et accessoires

  • TAVA® 190 M MICRO-WATT
    TAVA® 190 M MICRO-WATT
    11024134
    1250,52 (H.T.)
  • TAVA® 220 M MICRO-WATT
    TAVA® 220 M MICRO-WATT
    11024135
    1768,68 (H.T.)
  • TAVA® 250 M MICRO-WATT
    TAVA® 250 M MICRO-WATT
    11024136
    2086,92 (H.T.)
  • TAVA® 280 M MICRO-WATT
    TAVA® 280 M MICRO-WATT
    11024137
    2316,42 (H.T.)
  • TAVA® 355 M MICRO-WATT
    TAVA® 355 M MICRO-WATT
    11024138
    2710,14 (H.T.)
  • TAVA® 400 M MICRO-WATT
    TAVA® 400 M MICRO-WATT
    11024139
    3752,58 (H.T.)
  • TAVA® 450 M MICRO-WATT
    TAVA® 450 M MICRO-WATT
    11024140
    5264,22 (H.T.)
  • TAVA® 500 T MICRO-WATT
    TAVA® 500 T MICRO-WATT
    11024141
    6147,54 (H.T.)
  • TAVA® 560 T MICRO-WATT
    TAVA® 560 T MICRO-WATT
    11024142
    6570,84 (H.T.)
  • TAVA® 630 T MICRO-WATT
    TAVA® 630 T MICRO-WATT
    11024143
    7497,00 (H.T.)

Documents

Showing 1 - y of document
  • TAHA®/TAVA® Documentation technique
    Documentations Technique & Commerciale
    2 Mo
  • TAHA® / TAHA® Micro-watt / TAVA® / TAVA® Micro-watt - Fiche ErP
    Conformités
    906 Ko
  • TAVA® MICRO-WATT Notice d'installation
    Notices
    400 Ko
  • TAHA / TAVA Déclaration de conformité CE/UE
    Conformités
    217 Ko

2 logiciels
