Tourelle refoulement vertical

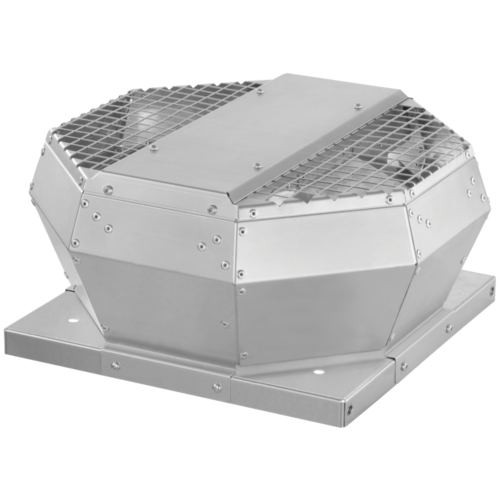

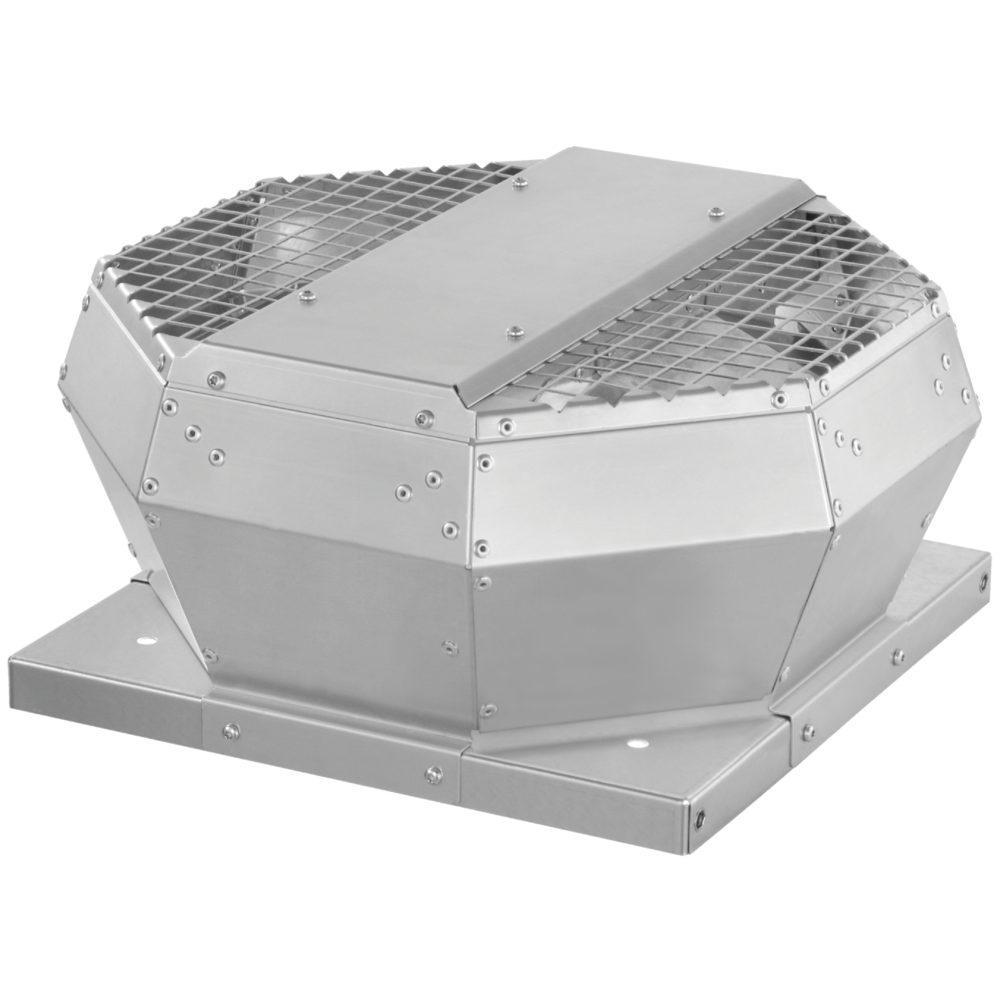

La gamme de tourelles qui facilite la ventilation.
TAVA®
Télécharger le fichier CAD Library
TAVA®
Enveloppe en aluminium pour une bonne résistane à la corrosion et refoulement vertical.
TAVA®

Les + produits

  • débit de 500 à 3500 m3/h,
  • design soigné,
  • large gamme d'accessoires de montage,
  • conforme ErP avec variateur de vitesse.

Tourelle d'extraction avec refoulement vertical destinée à la VMC en habitat collectif et en locaux tertiaires.

  • 7 tailles disponibles de 500 à 3 500m³/h (débits <3500m3/h : voir TAVA® Micro-Watt),
  • construction en aluminium AlMg3 résistant aux intempéries avec une hauteur très faible. Le bloc moteur bascule pour faciliter l’installation (accessoires en option) et la maintenance,
  • la sortie d'air est protégée par une grille de protection contre les intrusions, les oiseaux et autres corps étrangers,
  • roue centrifuge à réaction et équilibrée sur le moteur selon la classe de qualité G 6.3 de DIN / ISO 1940,
  • le moteur d'entraînement est prévu pour une utilisation sans entretien, grâce à ses roulements à billes avec lubrification à vie,
  • la protection du moteur est assurée par un contact thermique intégré au bobinage,
  • alimentation monophasée.
  • jet d'extraction vertical,
  • terrasse ou toiture avec souche maçonnée ou accessoire.
Matière de l'isolant Type de moteur

AC

TAVA®

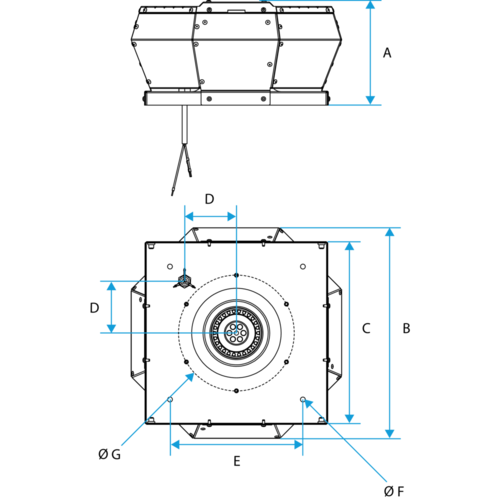

Références A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Poids (kg)
11024121 - TAVA® 450 T4

418

860

670

222,5

535

4 x Ø11

Ø438 M6x15 (6x)

26

11024122 - TAVA® 500 T4

418

860

670

222,5

535

4 x Ø11

Ø438 M6x15 (6x)

34

11024123 - TAVA® 560 T4

521

1165

931

300

750

4 x Ø11

Ø605 M8x15

53,5

11024112 - TAVA® 190 M2

190

388

337

95

245

4 x Ø9

Ø213 6xM6

4,5

11024114 - TAVA® 220 M2

190

388

337

95

245

4 x Ø9

Ø213 6xM6

5

11024116 - TAVA® 250 M4

190

541

337

95

245

4 x Ø9

Ø286 M6x15 (6x)

5,6

11024117 - TAVA® 280 M4

249

541

437

135

330

4 x Ø9

Ø286 M6x15 (6x)

8,2

11024118 - TAVA® 315 M4

249

541

437

135

330

4 x Ø9

Ø286 M6x15 (6x)

8,3

11024119 - TAVA® 355 M4

333

745

598

192,5

450

4 x Ø11

Ø438 M6x15 (6x)

16,5

11024120 - TAVA® 400 M4

333

745

598

192,5

450

4 x Ø11

Ø438 M6x15 (6x)

19,5

Références Débit nominal (m³/h)
11024121 - TAVA® 450 T4

4200

11024122 - TAVA® 500 T4

7000

11024123 - TAVA® 560 T4

9800

11024112 - TAVA® 190 M2

300

11024114 - TAVA® 220 M2

580

11024116 - TAVA® 250 M4

350

11024117 - TAVA® 280 M4

400

11024118 - TAVA® 315 M4

500

11024119 - TAVA® 355 M4

1800

11024120 - TAVA® 400 M4

2700

Références Indice de protection Intensité max conso. MONO 230V (A) Intensité max conso. TRI 400V (A) Intensité maximale (A) Alimentation électrique Nombre de pôles Puissance max (kW) Puissance max (W)
11024121 - TAVA® 450 T4

IP54



1,5

1,5

Triphasée

4

0,641

641

11024122 - TAVA® 500 T4

IP54



3,4

3,4

Triphasée

4

1,467

1467

11024123 - TAVA® 560 T4

IP54



4,8

4,8

Triphasée

4

1,911

1911

11024112 - TAVA® 190 M2

IP33

0,4



0,4

Monophasée

2

0,067

67

11024114 - TAVA® 220 M2

IP33

0,6



0,6

Monophasée

2

0,110

110

11024116 - TAVA® 250 M4

IP54

0,3



0,3

Monophasée

4

0,052

52

11024117 - TAVA® 280 M4

IP54

0,4



0,4

Monophasée

4

0,082

82

11024118 - TAVA® 315 M4

IP33

0,6



0,6

Monophasée

4

0,114

114

11024119 - TAVA® 355 M4

IP44

1,3



1,3

Monophasée

4

0,249

249

11024120 - TAVA® 400 M4

IP54

2,6



2,6

Monophasée

4

0,452

452
