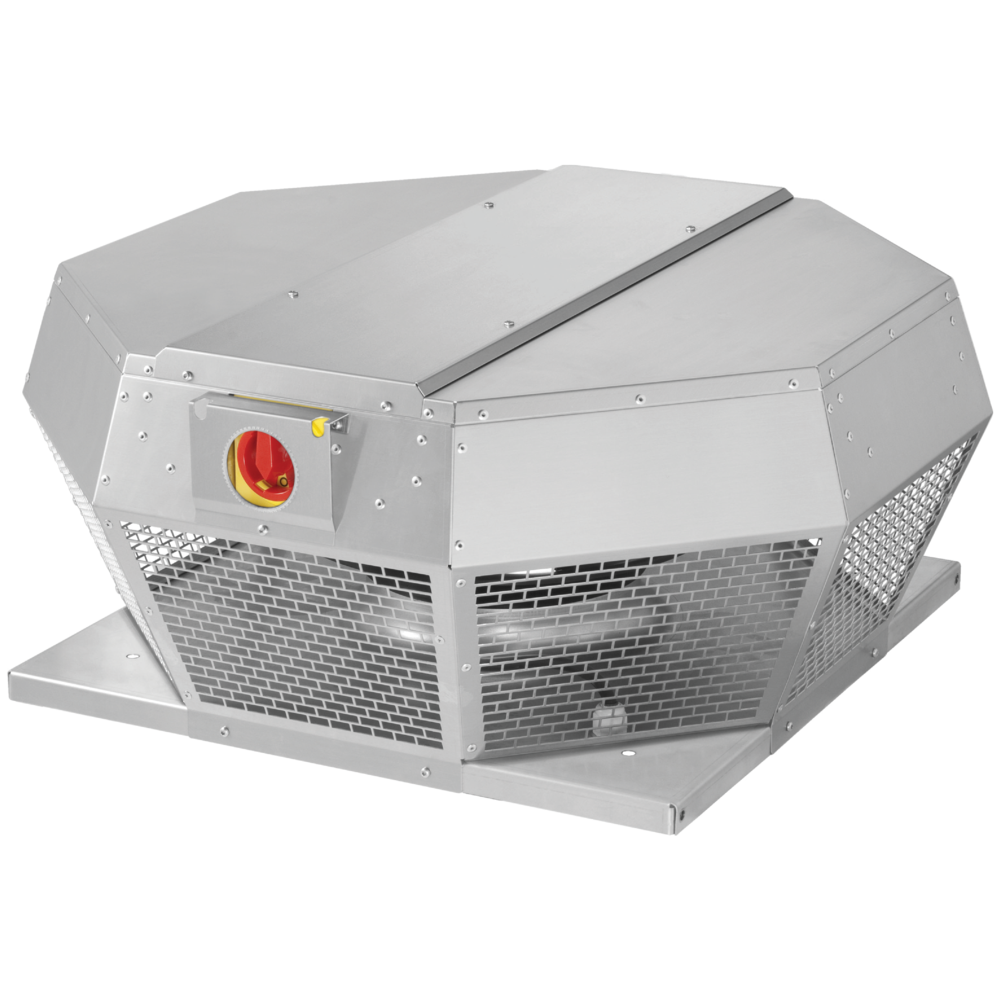

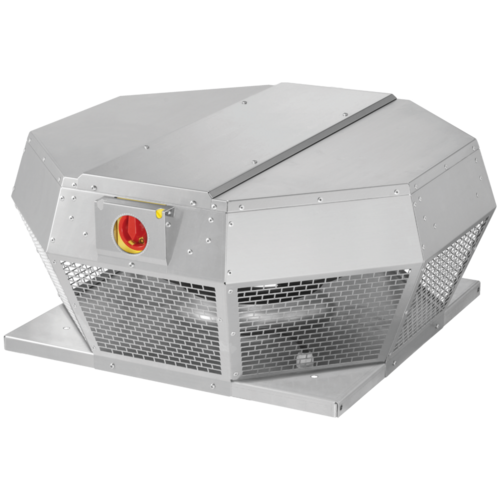

TAHA® MICRO-WATT
Tourelle refoulement horizontal
TAHA® MICRO-WATT
Tourelle refoulement horizontal
La gamme de tourelles qui facilite la ventilation.
TAHA® MICRO-WATT
Enveloppe en aluminium pour une bonne résistance à la corrosion, moteur EC basse consommation et refoulement horizontal.
Les + produits
- débit de 650 à 16000 m³/h,
- kit de régulation à pression constante (option),
- design soigné,
- large gamme d'accessoires de montage,
- conforme ErP avec variateur de vitesse ou kit de régulation.
Tourelle d'extraction basse consommation avec refoulement horizontal destinée à la VMC en habitat collectif et en locaux tertiaires.
- 6 tailles disponibles de 600 à 16000 m³/h,
- construction en aluminium AlMg3 résistant aux intempéries avec une hauteur très faible. Le bloc moteur bascule pour faciliter l’installation (accessoires en option) et la maintenance,
- sortie d'air protégée par une grille de protection contre les intrusions, les oiseaux et autres corps étrangers,
- roue centrifuge à réaction et équilibrée sur le moteur selon la classe de qualité G 6.3 de DIN / ISO 1940,
- moteur d'entraînement prévu pour une utilisation sans entretien grâce à ses roulements à billes avec lubrification à vie,
- la protection du moteur est assurée par un contact thermique intégré au bobinage,
- l’interrupteur de proximité cadenassable de série,
- moteur basse consommation à commutation électronique EC,
- alimentation monophasée ou triphasée selon les tailles,
- pilotage direct possible en 0-10V,
- kit de régulation par pression constante en option avec 2 valeurs possibles (jour/nuit).
- jet d'extraction horizontal,
- terrasse ou toiture avec souche maçonnée ou accessoire.
| Matière de l'isolant | Type de moteur |
|---|---|
| EC |
| Références | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| 11024125 - TAHA® MICRO-WATT M 220 | 190 |
388 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 6xM6 |
5,1 |
| 11024127 - TAHA® MICRO-WATT M 280 | 249 |
541 |
437 |
135 |
330 |
4 x Ø9 |
Ø286 M6x15 (6x) |
8 |
| 11024130 - TAHA® MICRO-WATT M 450 | 418 |
860 |
670 |
222,5 |
535 |
4 x Ø11 |
Ø438 M6x15 (6x) |
21,5 |
| 11024131 - TAHA® MICRO-WATT T 500 | 418 |
860 |
670 |
222,5 |
535 |
4 x Ø11 |
Ø438 M6x15 (6x) |
37 |
| 11024132 - TAHA® MICRO-WATT T 560 | 521 |
1165 |
931 |
300 |
750 |
4 x Ø11 |
Ø605 M8x15 |
51 |
| 11024133 - TAHA® MICRO-WATT T 630 | 521.3 |
1165 |
931 |
307 |
750 |
4 x Ø11 |
Ø604 M8x20 (8x) |
67 |
| Références | Débit nominal (m³/h) |
|---|---|
| 11024125 - TAHA® MICRO-WATT M 220 | 800 |
| 11024127 - TAHA® MICRO-WATT M 280 | 1800 |
| 11024130 - TAHA® MICRO-WATT M 450 | 4800 |
| 11024131 - TAHA® MICRO-WATT T 500 | 8500 |
| 11024132 - TAHA® MICRO-WATT T 560 | 12000 |
| 11024133 - TAHA® MICRO-WATT T 630 | 15000 |
| Références | Indice de protection | Intensité max conso. MONO 230V (A) | Intensité max conso. TRI 400V (A) | Alimentation électrique | Puissance max (kW) | Puissance max (W) |
|---|---|---|---|---|---|---|
| 11024125 - TAHA® MICRO-WATT M 220 | IP54 |
1 |
Monophasée |
0,120 |
120 |
|
| 11024127 - TAHA® MICRO-WATT M 280 | IP33 |
2 |
Monophasée |
0,283 |
283 |
|
| 11024130 - TAHA® MICRO-WATT M 450 | IP54 |
2.4 |
Monophasée |
0,511 |
511 |
|
| 11024131 - TAHA® MICRO-WATT T 500 | IP54 |
2.1 |
Triphasée |
1,328 |
1328 |
|
| 11024132 - TAHA® MICRO-WATT T 560 | IP54 |
3.6 |
Triphasée |
2,334 |
2334 |
|
| 11024133 - TAHA® MICRO-WATT T 630 | IP54 |
4.2 |
Triphasée |
2,757 |
2757 |
- N° d’avis technique : 14.5/16-2185_V2
