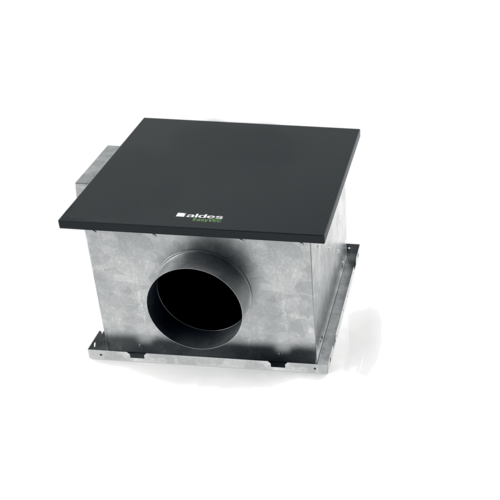

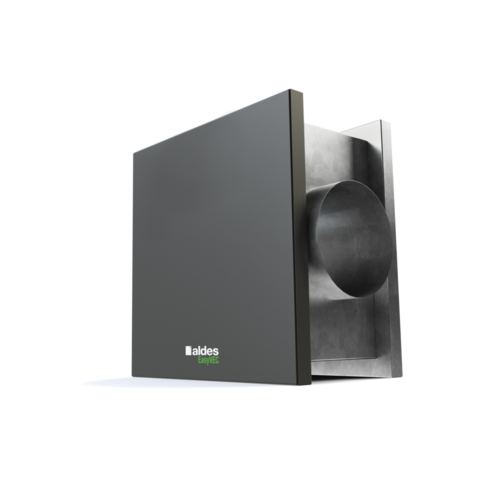

EasyVEC® Compact Standard
Caisson de ventilation
EasyVEC® Compact Standard
Caisson de ventilation
La gamme de caissons simple-flux la mieux pensée du marché afin de rendre la ventilation performante, sereine et facile.
EasyVEC® Compact Standard
De faible encombrement et avec une configuration en ligne, ce caisson sera idéal pour des applications en faux-plafond.
Les + produits
- gamme large de 300 à 3 000 m³/h,
- hauteur compact,
- 100% recyclable.
- facile à sélectionner: logiciel Selector poWair,
- facile à installer,
- facile à entretenir: face d'accès unique, lien vers documentation via QR code.
EasyVEC® Compact Standard permet la ventilation simple flux dans les locaux tertiaires par extraction ou par insufflation d'air.
De faible encombrement et avec une configuration en ligne, ce caisson sera idéal pour des applications en faux-plafond afin d’assurer une qualité d’air suffisante et la préservation du bâti.
- motorisation AC,
- roue à réaction,
- caisson en tôle galva Z275.
-
nombreuses options et accessoires :
- caisson filtre,
- filtre ISO Grossier 60%, ePM10 50%, ePM1 50-75%,
- indicateur de remplacement de filtres,
- pressostat,
- isolation acoustique double-peau 25 mm.
- produit en France.
- compatible avec l'Avis Technique Ventilation modulée Présence-Agito-CO2-
Hygro n° 14.5/16-2185_V1,
- ErP 2018,
- éligible aux CEE : BAT-TH-112, BAT-TH-125, BAT-EQ-123.
-
installation :
- emplacement extérieur ou intérieur,
- pour un montage en faux plafond, un lot de 4 sangles réglables entre 100 et 400 mm est disponible pour fixer le caisson au plafond ou sur une poutre,
- en extérieur : de préférence à l’abri du vent afin de limiter les pertes de charge au refoulement en cas de mise en oeuvre en toiture.
-
pour de meilleures performances acoustiques et aérauliques il est recommandé :
- d'installer des pièges à son au niveau des piquages du caisson,
- d'utiliser la gamme d'accessoires à joints ALDES VIRTUO-FIX,
- d'utiliser les manchettes souples étanches MS PRO pour découpler les vibrations du réseau.
| Références | Matière de l'isolant | Type de moteur |
|---|---|---|
| 11034500 - EasyVEC® Compact Standard 300 avec choix d'options | AC |
|
| 11034501 - EasyVEC® Compact Standard 600 avec choix d'options | AC |
|
| 11034502 - EasyVEC® Compact Standard 1000 avec choix d'options | EC |
|
| 11034503 - EasyVEC® Compact Standard 2000 avec choix d'options | EC |
|
| 11034548 - EasyVEC® Compact Standard 300 | AC |
|
| 11034549 - EasyVEC® Compact Standard 600 | AC |
|
| 11034550 - EasyVEC® Compact Standard 1000 | EC |
|
| 11034551 - EasyVEC® Compact Standard 2000 | EC |
|
| 11034564 - EasyVEC® Compact Standard 300 IP Isolé | AC |
|
| 11034565 - EasyVEC® Compact Standard 600 IP Isolé | AC |
|
| 11034566 - EasyVEC® Compact Standard 1000 IP Isolé | EC |
|
| 11034567 - EasyVEC® Compact Standard 2000 IP Isolé | EC |
|
| 11034540 - EasyVEC® Compact 3000 1V | EC |
|
| 11034541 - EasyVEC® Compact 3000 1V Isolé | ||
| 11034542 - EasyVEC® Compact 3000 | EC |
| Références | B (mm) | C (°) | C (mm) | E (mm) | F (mm) | H (mm) | P (mm) | R (mm) | Ø (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 11034500 - EasyVEC® Compact Standard 300 avec choix d'options | 93 |
432 |
139 |
488 |
277 |
377 |
432 |
160 |
9 |
|
| 11034501 - EasyVEC® Compact Standard 600 avec choix d'options | 93 |
482 |
164 |
538 |
327 |
427 |
482 |
200 |
12 |
|
| 11034502 - EasyVEC® Compact Standard 1000 avec choix d'options | 93 |
532 |
177 |
588 |
352 |
477 |
532 |
250 |
14 |
|
| 11034503 - EasyVEC® Compact Standard 2000 avec choix d'options | 93 |
582 |
177 |
648 |
352 |
527 |
582 |
315 |
20 |
|
| 11034548 - EasyVEC® Compact Standard 300 | 93 |
432 |
139 |
488 |
277 |
377 |
432 |
160 |
9 |
|
| 11034549 - EasyVEC® Compact Standard 600 | 93 |
482 |
164 |
538 |
327 |
427 |
482 |
200 |
12 |
|
| 11034550 - EasyVEC® Compact Standard 1000 | 93 |
532 |
177 |
588 |
352 |
477 |
532 |
250 |
14 |
|
| 11034551 - EasyVEC® Compact Standard 2000 | 93 |
582 |
177 |
648 |
352 |
527 |
582 |
315 |
20 |
|
| 11034564 - EasyVEC® Compact Standard 300 IP Isolé | 67 |
432 |
140 |
488 |
279 |
427 |
432 |
160 |
14 |
|
| 11034565 - EasyVEC® Compact Standard 600 IP Isolé | 67 |
482 |
165 |
538 |
329 |
477 |
482 |
200 |
19 |
|
| 11034566 - EasyVEC® Compact Standard 1000 IP Isolé | 67 |
532 |
178 |
588 |
354 |
527 |
532 |
250 |
22 |
|
| 11034567 - EasyVEC® Compact Standard 2000 IP Isolé | 67 |
582 |
178 |
648 |
354 |
577 |
582 |
315 |
26 |
|
| 11034540 - EasyVEC® Compact 3000 1V | 98 |
694 |
694 |
232 |
760 |
462 |
639 |
694 |
400 |
28 |
| 11034541 - EasyVEC® Compact 3000 1V Isolé | 73 |
694 |
694 |
232 |
760 |
465 |
689 |
694 |
400 |
46 |
| 11034542 - EasyVEC® Compact 3000 | 98 |
694 |
694 |
232 |
760 |
462 |
639 |
694 |
400 |
28 |
| Références | Débit nominal (m³/h) |
|---|---|
| 11034500 - EasyVEC® Compact Standard 300 avec choix d'options | 300 |
| 11034501 - EasyVEC® Compact Standard 600 avec choix d'options | 600 |
| 11034502 - EasyVEC® Compact Standard 1000 avec choix d'options | 1000 |
| 11034503 - EasyVEC® Compact Standard 2000 avec choix d'options | 2000 |
| 11034548 - EasyVEC® Compact Standard 300 | 300 |
| 11034549 - EasyVEC® Compact Standard 600 | 600 |
| 11034550 - EasyVEC® Compact Standard 1000 | 1000 |
| 11034551 - EasyVEC® Compact Standard 2000 | 2000 |
| 11034564 - EasyVEC® Compact Standard 300 IP Isolé | 300 |
| 11034565 - EasyVEC® Compact Standard 600 IP Isolé | 600 |
| 11034566 - EasyVEC® Compact Standard 1000 IP Isolé | 1000 |
| 11034567 - EasyVEC® Compact Standard 2000 IP Isolé | 2000 |
| 11034540 - EasyVEC® Compact 3000 1V | 3000 |
| 11034541 - EasyVEC® Compact 3000 1V Isolé | 3000 |
| 11034542 - EasyVEC® Compact 3000 | 3000 |
| Références | Indice de protection | Intensité maximale (A) | Puissance maximale | Alimentation électrique | Puissance max (W) |
|---|---|---|---|---|---|
| 11034500 - EasyVEC® Compact Standard 300 avec choix d'options | IP24 |
0,25 |
58 |
Monophasée |
58 |
| 11034501 - EasyVEC® Compact Standard 600 avec choix d'options | IP24 |
0,8 |
184 |
Monophasée |
184 |
| 11034502 - EasyVEC® Compact Standard 1000 avec choix d'options | IP24 |
1,5 |
345 |
Monophasée |
345 |
| 11034503 - EasyVEC® Compact Standard 2000 avec choix d'options | IP24 |
3.4 |
782 |
Monophasée |
782 |
| 11034548 - EasyVEC® Compact Standard 300 | IP24 |
0,25 |
58 |
Monophasée |
58 |
| 11034549 - EasyVEC® Compact Standard 600 | IP24 |
0,8 |
184 |
Monophasée |
184 |
| 11034550 - EasyVEC® Compact Standard 1000 | IP24 |
1.5 |
345 |
Monophasée |
345 |
| 11034551 - EasyVEC® Compact Standard 2000 | IP24 |
3.4 |
782 |
Monophasée |
782 |
| 11034564 - EasyVEC® Compact Standard 300 IP Isolé | IP24 |
0,25 |
58 |
Monophasée |
58 |
| 11034565 - EasyVEC® Compact Standard 600 IP Isolé | IP24 |
0,8 |
184 |
Monophasée |
184 |
| 11034566 - EasyVEC® Compact Standard 1000 IP Isolé | IP24 |
1.5 |
345 |
Monophasée |
345 |
| 11034567 - EasyVEC® Compact Standard 2000 IP Isolé | IP24 |
3.4 |
782 |
Monophasée |
782 |
| 11034540 - EasyVEC® Compact 3000 1V | IP24 |
2.94 |
618 |
Monophasée |
618 |
| 11034541 - EasyVEC® Compact 3000 1V Isolé | IP24 |
2.94 |
618 |
Monophasée |
618 |
| 11034542 - EasyVEC® Compact 3000 | IP24 |
2.94 |
618 |
Monophasée |
618 |
- N° d’avis technique : 14.5/16-2185_V2
