Réduction Oblongue Tangentielle sur Plat : ROTP Raccord

Réduction Oblongue Tangentielle sur Plat : ROTP

Raccord

La ROTP permet de raccorder deux conduits oblongs de sections différentes et de conserver un réseau linéaire et plat, sans perte de place vers le bas.
Réduction Oblongue Tangentielle sur Plat : ROTP
Réduction Oblongue Tangentielle sur Plat : ROTP
La réduction oblongue tangentielle sur plat permet de raccorder deux conduits oblongs de sections différentes tout en conservant un réseau linéaire et plat, sans perte de place vers le bas.
Réduction Oblongue Tangentielle sur Plat : ROTP

Les + produits

  • faible encombrement pour les gros débits,
  • bonne étanchéité et pertes de charges maîtrisées,
  • montage et entretien aisés (pas d'angle mort).
  • gamme dimensionnelle standardisée (20 sections oblongues),
  • acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
  • classement au feu M0.
  • facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles,
  • étanchéité à réaliser par l'ajout de mastic et/ou de bandes à trous,
  • fixation avec le conduit à réaliser par vis autoforeuses (4 à 6 selon le diamètre).
Matière de l'isolant
Réduction Oblongue Tangentielle sur Plat : ROTP Réduction Oblongue Tangentielle sur Plat : ROTP

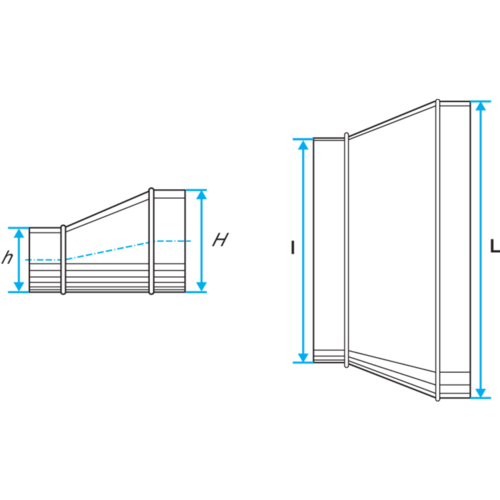

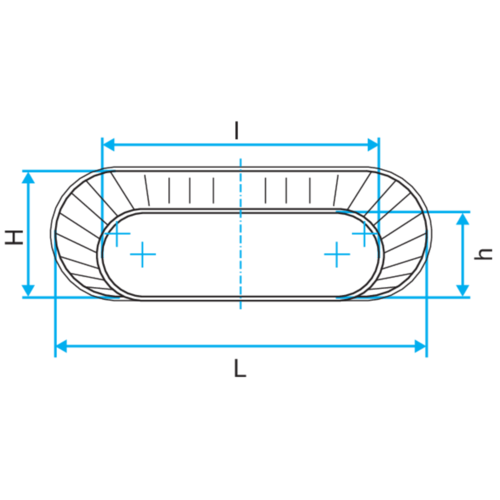

Références H (mm) L (mm)
11064231 - ROTP GALVA - 350x100 / 360x80

100

350

11064232 - ROTP GALVA - 450x100 / 360x80

100

450

11064234 - ROTP GALVA - 410x165 / 360x80

165

410

11064235 - ROTP GALVA - 410x165 / 350x100

165

410

11064236 - ROTP GALVA - 410x165 / 450x100

165

410

11064237 - ROTP GALVA - 475x165 / 350x100

165

475

11064238 - ROTP GALVA - 475x165 / 450x100

165

475

11064240 - ROTP GALVA - 545x165 / 350x100

165

545

11064241 - ROTP GALVA - 545x165 / 450x100

165

545

11064244 - ROTP GALVA - 700x165 / 450x100

165

700

11064248 - ROTP GALVA - 515x215 / 450x100

215

515

11064249 - ROTP GALVA - 515x215 / 410x165

215

515

11064250 - ROTP GALVA - 515x215 / 475x165

215

515

11064251 - ROTP GALVA - 515x215 / 545x165

215

515

11064252 - ROTP GALVA - 515x215 / 700x165

215

515

11064253 - ROTP GALVA - 675x215 / 410x165

215

675

11064254 - ROTP GALVA - 675x215 / 475x165

215

675

11064255 - ROTP GALVA - 675x215 / 545x165

215

675

11064256 - ROTP GALVA - 675x215 / 700x165

215

675

11064258 - ROTP GALVA - 880x215 / 545x165

215

880

11064259 - ROTP GALVA - 880x215 / 700x165

215

880

11064262 - ROTP GALVA - 645x265 / 475x165

265

645

11064263 - ROTP GALVA - 645x265 / 545x165

265

645

11064264 - ROTP GALVA - 645x265 / 700x165

265

645

11064265 - ROTP GALVA - 645x265 / 515x215

265

645

11064266 - ROTP GALVA - 645x265 / 675x215

265

645

11064267 - ROTP GALVA - 645x265 / 880x215

265

645

11064268 - ROTP GALVA - 850x265 / 545x165

265

850

11064269 - ROTP GALVA - 850x265 / 700x165

265

850

11064270 - ROTP GALVA - 850x265 / 515x215

265

850

11064271 - ROTP GALVA - 850x265 / 675x215

265

850

11064272 - ROTP GALVA - 850x265 / 620x320

265

850

11064273 - ROTP GALVA - 850x265 / 880x215

265

850

11064275 - ROTP GALVA - 975x265 / 700x165

265

975

11064276 - ROTP GALVA - 975x265 / 515x215

265

975

11064277 - ROTP GALVA - 975x265 / 675x215

265

975

11064279 - ROTP GALVA - 975x265 / 880x215

265

975

11064280 - ROTP GALVA - 975x265 / 620x320

265

975

11064282 - ROTP GALVA - 620x320 / 545x165

320

620

11064284 - ROTP GALVA - 620x320 / 515x215

320

620

11064285 - ROTP GALVA - 620x320 / 675x215

320

620

11064286 - ROTP GALVA - 620x320 / 645x265

320

620

11064287 - ROTP GALVA - 620x320 / 880x215

320

620

11064288 - ROTP GALVA - 820x320 / 700x165

320

820

11064289 - ROTP GALVA - 820x320 / 675x215

320

820

11064290 - ROTP GALVA - 820x320 / 645x265

320

820

11064291 - ROTP GALVA - 820x320 / 880x215

320

820

11064293 - ROTP GALVA - 820x320 / 850x265

320

820

11064294 - ROTP GALVA - 820x320 / 975x265

320

820

11064295 - ROTP GALVA - 950x320 / 645x265

320

950

11064296 - ROTP GALVA - 950x320 / 880x215

320

950

11064298 - ROTP GALVA - 950x320 / 850x265

320

950

11064299 - ROTP GALVA - 950x320 / 975x265

320

950

11064307 - ROTP GALVA - 895x415 / 880x215

415

895

11064309 - ROTP GALVA - 895x415 / 975x265

415

895

11064310 - ROTP GALVA - 895x415 / 820x320

415

895

11064311 - ROTP GALVA - 895x415 / 950x320

415

895

11066390 - ROTP GALVA - 325x130 / 360x80

130

325

11066391 - ROTP GALVA - 325x130 / 350x100

130

325

11066392 - ROTP GALVA - 325x130 / 450x100

130

325

11066393 - ROTP GALVA - 425x130 / 360x80

130

425

11066394 - ROTP GALVA - 425x130 / 350x100

130

425

11066395 - ROTP GALVA - 425x130 / 450x100

130

425

11066396 - ROTP GALVA - 490x130 / 360x80

130

490

11066397 - ROTP GALVA - 490x130 / 350x100

130

490

11066398 - ROTP GALVA - 490x130 / 450x100

130

490

11066399 - ROTP GALVA - 410x165 / 325x130

165

410

11066400 - ROTP GALVA - 410x165 / 425x130

165

410

11066401 - ROTP GALVA - 410x165 / 490x130

165

410

11066402 - ROTP GALVA - 475x165 / 325x130

165

475

11066403 - ROTP GALVA - 475x165 / 425x130

165

475

11066404 - ROTP GALVA - 475x165 / 490x130

165

475

11066405 - ROTP GALVA - 545x165 / 325x130

165

545

11066406 - ROTP GALVA - 545x165 / 425x130

165

545

11066407 - ROTP GALVA - 545x165 / 490x130

165

545

11066408 - ROTP GALVA - 700x165 / 325x130

165

700

11066409 - ROTP GALVA - 700x165 / 425x130

165

700

11066410 - ROTP GALVA - 700x165 / 490x130

165

700

11066411 - ROTP GALVA - 515x215 / 325x130

215

515

11066412 - ROTP GALVA - 515x215 / 425x130

215

515

11066413 - ROTP GALVA - 515x215 / 490x130

215

515

11066414 - ROTP GALVA - 675x215 / 325x130

215

675

11066416 - ROTP GALVA - 675x215 / 490x130

215

675

11066417 - ROTP GALVA - 880x215 / 425x130

215

880

11066418 - ROTP GALVA - 880x215 / 490x130

215

880

11066420 - ROTP GALVA - 645x265 / 490x130

265

645

11066421 - ROTP GALVA - 850x265 / 425x130

265

850

11066422 - ROTP GALVA - 850x265 / 490x130

265

850

11066424 - ROTP GALVA - 620x320 / 490x130

320

620

Classement au feu

M0

Références produits et accessoires

  • ROTP GALVA - 350x100 / 360x80
    ROTP GALVA - 350x100 / 360x80
    11064231
    399,84 (H.T.)
  • ROTP GALVA - 450x100 / 360x80
    ROTP GALVA - 450x100 / 360x80
    11064232
    421,26 (H.T.)
  • ROTP GALVA - 410x165 / 360x80
    ROTP GALVA - 410x165 / 360x80
    11064234
    429,42 (H.T.)
  • ROTP GALVA - 410x165 / 350x100
    ROTP GALVA - 410x165 / 350x100
    11064235
    431,46 (H.T.)
  • ROTP GALVA - 410x165 / 450x100
    ROTP GALVA - 410x165 / 450x100
    11064236
    428,40 (H.T.)
  • ROTP GALVA - 475x165 / 350x100
    ROTP GALVA - 475x165 / 350x100
    11064237
    439,62 (H.T.)
  • ROTP GALVA - 475x165 / 450x100
    ROTP GALVA - 475x165 / 450x100
    11064238
    396,78 (H.T.)
  • ROTP GALVA - 545x165 / 350x100
    ROTP GALVA - 545x165 / 350x100
    11064240
    467,16 (H.T.)
  • ROTP GALVA - 545x165 / 450x100
    ROTP GALVA - 545x165 / 450x100
    11064241
    469,20 (H.T.)
  • ROTP GALVA - 700x165 / 450x100
    ROTP GALVA - 700x165 / 450x100
    11064244
    541,62 (H.T.)
  • ROTP GALVA - 515x215 / 450x100
    ROTP GALVA - 515x215 / 450x100
    11064248
    469,20 (H.T.)
  • ROTP GALVA - 515x215 / 410x165
    ROTP GALVA - 515x215 / 410x165
    11064249
    476,34 (H.T.)
  • ROTP GALVA - 515x215 / 475x165
    ROTP GALVA - 515x215 / 475x165
    11064250
    462,06 (H.T.)
  • ROTP GALVA - 515x215 / 545x165
    ROTP GALVA - 515x215 / 545x165
    11064251
    482,46 (H.T.)
  • ROTP GALVA - 515x215 / 700x165
    ROTP GALVA - 515x215 / 700x165
    11064252
    495,72 (H.T.)
  • ROTP GALVA - 675x215 / 410x165
    ROTP GALVA - 675x215 / 410x165
    11064253
    518,16 (H.T.)
  • ROTP GALVA - 675x215 / 475x165
    ROTP GALVA - 675x215 / 475x165
    11064254
    520,20 (H.T.)
  • ROTP GALVA - 675x215 / 545x165
    ROTP GALVA - 675x215 / 545x165
    11064255
    527,34 (H.T.)
  • ROTP GALVA - 675x215 / 700x165
    ROTP GALVA - 675x215 / 700x165
    11064256
    534,48 (H.T.)
  • ROTP GALVA - 880x215 / 545x165
    ROTP GALVA - 880x215 / 545x165
    11064258
    680,34 (H.T.)
  • ROTP GALVA - 880x215 / 700x165
    ROTP GALVA - 880x215 / 700x165
    11064259
    689,52 (H.T.)
  • ROTP GALVA - 645x265 / 475x165
    ROTP GALVA - 645x265 / 475x165
    11064262
    570,18 (H.T.)
  • ROTP GALVA - 645x265 / 545x165
    ROTP GALVA - 645x265 / 545x165
    11064263
    574,26 (H.T.)
  • ROTP GALVA - 645x265 / 700x165
    ROTP GALVA - 645x265 / 700x165
    11064264
    584,46 (H.T.)
  • ROTP GALVA - 645x265 / 515x215
    ROTP GALVA - 645x265 / 515x215
    11064265
    579,36 (H.T.)
  • ROTP GALVA - 645x265 / 675x215
    ROTP GALVA - 645x265 / 675x215
    11064266
    585,48 (H.T.)
  • ROTP GALVA - 645x265 / 880x215
    ROTP GALVA - 645x265 / 880x215
    11064267
    603,84 (H.T.)
  • ROTP GALVA - 850x265 / 545x165
    ROTP GALVA - 850x265 / 545x165
    11064268
    698,70 (H.T.)
  • ROTP GALVA - 850x265 / 700x165
    ROTP GALVA - 850x265 / 700x165
    11064269
    709,92 (H.T.)
  • ROTP GALVA - 850x265 / 515x215
    ROTP GALVA - 850x265 / 515x215
    11064270
    703,80 (H.T.)
  • ROTP GALVA - 850x265 / 675x215
    ROTP GALVA - 850x265 / 675x215
    11064271
    714,00 (H.T.)
  • ROTP GALVA - 850x265 / 620x320
    ROTP GALVA - 850x265 / 620x320
    11064272
    714,00 (H.T.)
  • ROTP GALVA - 850x265 / 880x215
    ROTP GALVA - 850x265 / 880x215
    11064273
    723,18 (H.T.)
  • ROTP GALVA - 975x265 / 700x165
    ROTP GALVA - 975x265 / 700x165
    11064275
    996,54 (H.T.)
  • ROTP GALVA - 975x265 / 515x215
    ROTP GALVA - 975x265 / 515x215
    11064276
    960,84 (H.T.)
  • ROTP GALVA - 975x265 / 675x215
    ROTP GALVA - 975x265 / 675x215
    11064277
    960,84 (H.T.)
  • ROTP GALVA - 975x265 / 880x215
    ROTP GALVA - 975x265 / 880x215
    11064279
    985,32 (H.T.)
  • ROTP GALVA - 975x265 / 620x320
    ROTP GALVA - 975x265 / 620x320
    11064280
    975,12 (H.T.)
  • ROTP GALVA - 620x320 / 545x165
    ROTP GALVA - 620x320 / 545x165
    11064282
    574,26 (H.T.)
  • ROTP GALVA - 620x320 / 515x215
    ROTP GALVA - 620x320 / 515x215
    11064284
    582,42 (H.T.)
  • ROTP GALVA - 620x320 / 675x215
    ROTP GALVA - 620x320 / 675x215
    11064285
    585,48 (H.T.)
  • ROTP GALVA - 620x320 / 645x265
    ROTP GALVA - 620x320 / 645x265
    11064286
    585,48 (H.T.)
  • ROTP GALVA - 620x320 / 880x215
    ROTP GALVA - 620x320 / 880x215
    11064287
    608,94 (H.T.)
  • ROTP GALVA - 820x320 / 700x165
    ROTP GALVA - 820x320 / 700x165
    11064288
    709,92 (H.T.)
  • ROTP GALVA - 820x320 / 675x215
    ROTP GALVA - 820x320 / 675x215
    11064289
    723,18 (H.T.)
  • ROTP GALVA - 820x320 / 645x265
    ROTP GALVA - 820x320 / 645x265
    11064290
    834,36 (H.T.)
  • ROTP GALVA - 820x320 / 880x215
    ROTP GALVA - 820x320 / 880x215
    11064291
    740,52 (H.T.)
  • ROTP GALVA - 820x320 / 850x265
    ROTP GALVA - 820x320 / 850x265
    11064293
    744,60 (H.T.)
  • ROTP GALVA - 820x320 / 975x265
    ROTP GALVA - 820x320 / 975x265
    11064294
    748,68 (H.T.)
  • ROTP GALVA - 950x320 / 645x265
    ROTP GALVA - 950x320 / 645x265
    11064295
    975,12 (H.T.)
  • ROTP GALVA - 950x320 / 880x215
    ROTP GALVA - 950x320 / 880x215
    11064296
    1009,80 (H.T.)
  • ROTP GALVA - 950x320 / 850x265
    ROTP GALVA - 950x320 / 850x265
    11064298
    986,34 (H.T.)
  • ROTP GALVA - 950x320 / 975x265
    ROTP GALVA - 950x320 / 975x265
    11064299
    1002,66 (H.T.)
  • ROTP GALVA - 895x415 / 880x215
    ROTP GALVA - 895x415 / 880x215
    11064307
    1012,86 (H.T.)
  • ROTP GALVA - 895x415 / 975x265
    ROTP GALVA - 895x415 / 975x265
    11064309
    1015,92 (H.T.)
  • ROTP GALVA - 895x415 / 820x320
    ROTP GALVA - 895x415 / 820x320
    11064310
    1009,80 (H.T.)
  • ROTP GALVA - 895x415 / 950x320
    ROTP GALVA - 895x415 / 950x320
    11064311
    1015,92 (H.T.)
  • ROTP GALVA - 325x130 / 360x80
    ROTP GALVA - 325x130 / 360x80
    11066390
    465,12 (H.T.)
  • ROTP GALVA - 325x130 / 350x100
    ROTP GALVA - 325x130 / 350x100
    11066391
    467,16 (H.T.)
  • ROTP GALVA - 325x130 / 450x100
    ROTP GALVA - 325x130 / 450x100
    11066392
    465,12 (H.T.)
  • ROTP GALVA - 425x130 / 360x80
    ROTP GALVA - 425x130 / 360x80
    11066393
    501,84 (H.T.)
  • ROTP GALVA - 425x130 / 350x100
    ROTP GALVA - 425x130 / 350x100
    11066394
    501,84 (H.T.)
  • ROTP GALVA - 425x130 / 450x100
    ROTP GALVA - 425x130 / 450x100
    11066395
    501,84 (H.T.)
  • ROTP GALVA - 490x130 / 360x80
    ROTP GALVA - 490x130 / 360x80
    11066396
    521,22 (H.T.)
  • ROTP GALVA - 490x130 / 350x100
    ROTP GALVA - 490x130 / 350x100
    11066397
    527,34 (H.T.)
  • ROTP GALVA - 490x130 / 450x100
    ROTP GALVA - 490x130 / 450x100
    11066398
    521,22 (H.T.)
  • ROTP GALVA - 410x165 / 325x130
    ROTP GALVA - 410x165 / 325x130
    11066399
    503,88 (H.T.)
  • ROTP GALVA - 410x165 / 425x130
    ROTP GALVA - 410x165 / 425x130
    11066400
    503,88 (H.T.)
  • ROTP GALVA - 410x165 / 490x130
    ROTP GALVA - 410x165 / 490x130
    11066401
    501,84 (H.T.)
  • ROTP GALVA - 475x165 / 325x130
    ROTP GALVA - 475x165 / 325x130
    11066402
    527,34 (H.T.)
  • ROTP GALVA - 475x165 / 425x130
    ROTP GALVA - 475x165 / 425x130
    11066403
    527,34 (H.T.)
  • ROTP GALVA - 475x165 / 490x130
    ROTP GALVA - 475x165 / 490x130
    11066404
    521,22 (H.T.)
  • ROTP GALVA - 545x165 / 325x130
    ROTP GALVA - 545x165 / 325x130
    11066405
    546,72 (H.T.)
  • ROTP GALVA - 545x165 / 425x130
    ROTP GALVA - 545x165 / 425x130
    11066406
    546,72 (H.T.)
  • ROTP GALVA - 545x165 / 490x130
    ROTP GALVA - 545x165 / 490x130
    11066407
    546,72 (H.T.)
  • ROTP GALVA - 700x165 / 325x130
    ROTP GALVA - 700x165 / 325x130
    11066408
    631,38 (H.T.)
  • ROTP GALVA - 700x165 / 425x130
    ROTP GALVA - 700x165 / 425x130
    11066409
    631,38 (H.T.)
  • ROTP GALVA - 700x165 / 490x130
    ROTP GALVA - 700x165 / 490x130
    11066410
    626,28 (H.T.)
  • ROTP GALVA - 515x215 / 325x130
    ROTP GALVA - 515x215 / 325x130
    11066411
    534,48 (H.T.)
  • ROTP GALVA - 515x215 / 425x130
    ROTP GALVA - 515x215 / 425x130
    11066412
    539,58 (H.T.)
  • ROTP GALVA - 515x215 / 490x130
    ROTP GALVA - 515x215 / 490x130
    11066413
    539,58 (H.T.)
  • ROTP GALVA - 675x215 / 325x130
    ROTP GALVA - 675x215 / 325x130
    11066414
    601,80 (H.T.)
  • ROTP GALVA - 675x215 / 490x130
    ROTP GALVA - 675x215 / 490x130
    11066416
    601,80 (H.T.)
  • ROTP GALVA - 880x215 / 425x130
    ROTP GALVA - 880x215 / 425x130
    11066417
    804,78 (H.T.)
  • ROTP GALVA - 880x215 / 490x130
    ROTP GALVA - 880x215 / 490x130
    11066418
    804,78 (H.T.)
  • ROTP GALVA - 645x265 / 490x130
    ROTP GALVA - 645x265 / 490x130
    11066420
    674,22 (H.T.)
  • ROTP GALVA - 850x265 / 425x130
    ROTP GALVA - 850x265 / 425x130
    11066421
    823,14 (H.T.)
  • ROTP GALVA - 850x265 / 490x130
    ROTP GALVA - 850x265 / 490x130
    11066422
    823,14 (H.T.)
  • ROTP GALVA - 620x320 / 490x130
    ROTP GALVA - 620x320 / 490x130
    11066424
    670,14 (H.T.)
