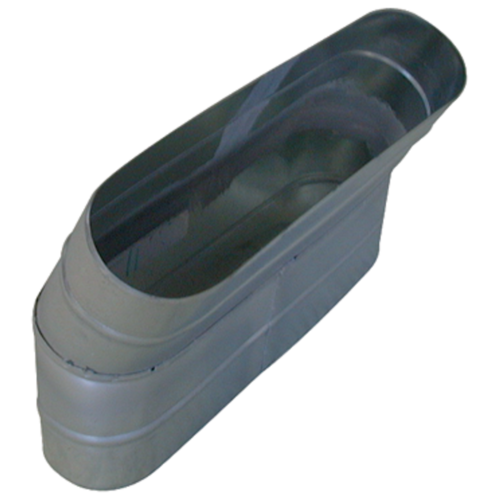

Coude Vertical Oblong : CVO 30° Raccord

Coude Vertical Oblong : CVO 30°

Raccord

Le coude vertical oblong 30° permet de changer la direction d'un réseau oblong de 30°.
Coude Vertical Oblong : CVO 30°
Coude Vertical Oblong : CVO 30°
Le coude vertical oblong 30° permet de changer la direction d'un réseau oblong de 30°.
Coude Vertical Oblong : CVO 30°

Les + produits

  • faible encombrement pour les gros débits,
  • bonne étanchéité et pertes de charges maîtrisées,
  • montage et entretien aisés (pas d'angle mort).
  • gamme dimensionnelle standardisée (20 sections oblongues),
  • acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
  • classement au feu M0.
  • facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles,
  • étanchéité à réaliser par l'ajout de mastic et/ou de bandes à trous,
  • fixation avec le conduit à réaliser par vis autoforeuses (4 à 6 selon le diamètre).
Matière de l'isolant
Coude Vertical Oblong : CVO 30°

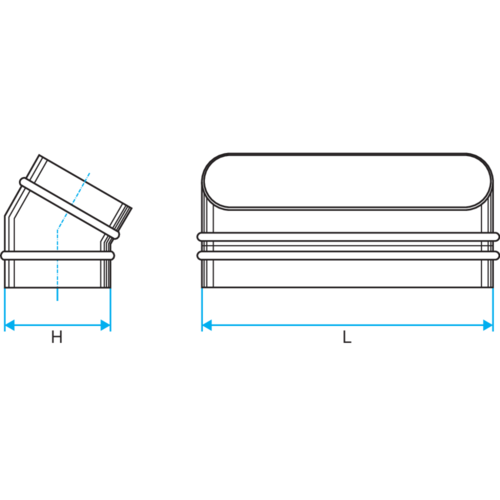

Références H (mm) L (mm)
11063321 - CVO 30° GALVA - 360x80

80

360

11063322 - CVO 30° GALVA - 350x100

100

350

11063323 - CVO 30° GALVA - 450x100

100

450

11063324 - CVO 30° GALVA - 410x165

165

410

11063325 - CVO 30° GALVA - 475x165

165

475

11063326 - CVO 30° GALVA - 545x165

165

545

11063327 - CVO 30° GALVA - 700x165

165

700

11063328 - CVO 30° GALVA - 515x215

215

515

11063329 - CVO 30° GALVA - 675x215

215

675

11063330 - CVO 30° GALVA - 880x215

215

880

11063331 - CVO 30° GALVA - 645x265

265

645

11063332 - CVO 30° GALVA - 850x265

265

850

11063333 - CVO 30° GALVA - 975x265

265

975

11063334 - CVO 30° GALVA - 620x320

320

620

11063335 - CVO 30° GALVA - 820x320

320

820

11063336 - CVO 30° GALVA - 950x320

320

950

11063338 - CVO 30° GALVA - 895x415

415

895

11066324 - CVO 30° GALVA - 325x130

130

325

11066325 - CVO 30° GALVA - 425x130

130

425

11066326 - CVO 30° GALVA - 490x130

130

490

Classement au feu

M0

Références produits et accessoires

  • CVO 30° GALVA - 360x80
    CVO 30° GALVA - 360x80
    11063321
    295,80 (H.T.)
  • CVO 30° GALVA - 350x100
    CVO 30° GALVA - 350x100
    11063322
    283,56 (H.T.)
  • CVO 30° GALVA - 450x100
    CVO 30° GALVA - 450x100
    11063323
    299,88 (H.T.)
  • CVO 30° GALVA - 410x165
    CVO 30° GALVA - 410x165
    11063324
    312,12 (H.T.)
  • CVO 30° GALVA - 475x165
    CVO 30° GALVA - 475x165
    11063325
    372,30 (H.T.)
  • CVO 30° GALVA - 545x165
    CVO 30° GALVA - 545x165
    11063326
    381,48 (H.T.)
  • CVO 30° GALVA - 700x165
    CVO 30° GALVA - 700x165
    11063327
    443,70 (H.T.)
  • CVO 30° GALVA - 515x215
    CVO 30° GALVA - 515x215
    11063328
    386,58 (H.T.)
  • CVO 30° GALVA - 675x215
    CVO 30° GALVA - 675x215
    11063329
    457,98 (H.T.)
  • CVO 30° GALVA - 880x215
    CVO 30° GALVA - 880x215
    11063330
    629,34 (H.T.)
  • CVO 30° GALVA - 645x265
    CVO 30° GALVA - 645x265
    11063331
    465,12 (H.T.)
  • CVO 30° GALVA - 850x265
    CVO 30° GALVA - 850x265
    11063332
    608,94 (H.T.)
  • CVO 30° GALVA - 975x265
    CVO 30° GALVA - 975x265
    11063333
    809,88 (H.T.)
  • CVO 30° GALVA - 620x320
    CVO 30° GALVA - 620x320
    11063334
    469,20 (H.T.)
  • CVO 30° GALVA - 820x320
    CVO 30° GALVA - 820x320
    11063335
    666,06 (H.T.)
  • CVO 30° GALVA - 950x320
    CVO 30° GALVA - 950x320
    11063336
    733,38 (H.T.)
  • CVO 30° GALVA - 895x415
    CVO 30° GALVA - 895x415
    11063338
    834,36 (H.T.)
  • CVO 30° GALVA - 325x130
    CVO 30° GALVA - 325x130
    11066324
    283,56 (H.T.)
  • CVO 30° GALVA - 425x130
    CVO 30° GALVA - 425x130
    11066325
    312,12 (H.T.)
  • CVO 30° GALVA - 490x130
    CVO 30° GALVA - 490x130
    11066326
    372,30 (H.T.)
