Té Equerre : TE 90° alu
Raccord
Té Equerre : TE 90° alu
Raccord
Le TE 90° alu permet de raccorder deux branches de réseau aluminium avec un angle de 90°.
Té Equerre : TE 90° alu
Le TE 90° alu permet de raccorder deux branches de réseau aluminium avec un angle de 90°. Il garantit une mise en oeuvre sans fuite ni pertes de charge excessives sur le piquage.
Les + produits
- gamme conforme aux exigences VMC gaz,
- convient aux installations soumises à des ambiances salines.
- gamme disponible du diamètre 125 au diamètre 500,
- aluminium 1050A-H18 (ancienne désignation A5) conforme au exigences du DTU 68.3 pour la VMC gaz,
- classement au feu M0.
- facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles,
- étanchéité à réaliser par l'ajout de mastic et/ou de bandes à trous,
- fixation avec le conduit à réaliser par vis autoforeuses (4 à 6 selon le diamètre).
| Matière de l'isolant |
|---|

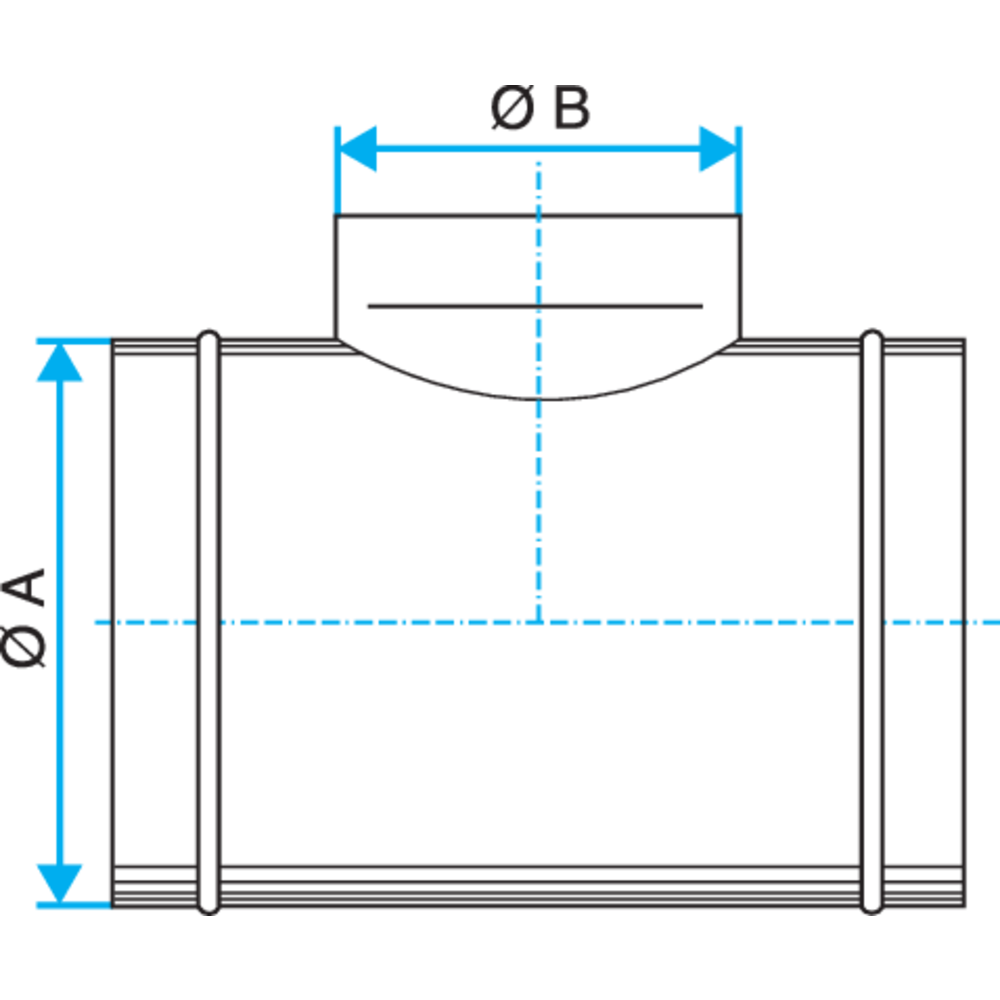

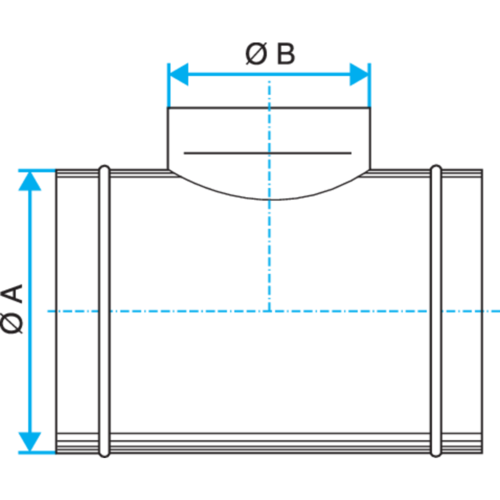

| Références | Ø A (mm) | Ø B (mm) |
|---|---|---|
| 11095111 - TE ALU - D160/160 | 160 |
160 |
| 11095112 - TE ALU - D160/125 | 160 |
125 |
| 11095116 - TE ALU - D200/200 | 200 |
200 |
| 11095117 - TE ALU - D200/160 | 200 |
160 |
| 11095118 - TE ALU - D200/125 | 200 |
125 |
| 11095122 - TE ALU - D250/250 | 250 |
250 |
| 11095123 - TE ALU - D250/200 | 250 |
200 |
| 11095124 - TE ALU - D250/160 | 250 |
160 |
| 11095125 - TE ALU - D250/125 | 250 |
125 |
| 11095129 - TE ALU - D315/315 | 315 |
315 |
| 11095130 - TE ALU - D315/250 | 315 |
250 |
| 11095131 - TE ALU - D315/200 | 315 |
200 |
| 11095132 - TE ALU - D315/160 | 315 |
160 |
| 11095133 - TE ALU - D315/125 | 315 |
125 |
| 11095135 - TE ALU - D355/355 | 355 |
355 |
| 11095136 - TE ALU - D355/315 | 355 |
315 |
| 11095137 - TE ALU - D355/250 | 355 |
250 |
| 11095138 - TE ALU - D355/200 | 355 |
200 |
| 11095139 - TE ALU - D355/160 | 355 |
160 |
| 11095140 - TE ALU - D355/125 | 355 |
125 |
| 11095142 - TE ALU - D400/400 | 400 |
400 |
| 11095143 - TE ALU - D400/355 | 400 |
355 |
| 11095144 - TE ALU - D400/315 | 400 |
315 |
| 11095145 - TE ALU - D400/250 | 400 |
250 |
| 11095146 - TE ALU - D400/200 | 400 |
200 |
| 11095147 - TE ALU - D400/160 | 400 |
160 |
| 11095148 - TE ALU - D400/125 | 400 |
125 |
| 11095150 - TE ALU - D500/500 | 500 |
500 |
| 11095151 - TE ALU - D500/400 | 500 |
400 |
| 11095152 - TE ALU - D500/355 | 500 |
355 |
| 11095153 - TE ALU - D500/315 | 500 |
315 |
| 11095154 - TE ALU - D500/250 | 500 |
250 |
| 11095155 - TE ALU - D500/200 | 500 |
200 |
| 11095156 - TE ALU - D500/160 | 500 |
160 |
| 11095157 - TE ALU - D500/125 | 500 |
125 |
| 11095188 - TE ALU - D500/450 | 500 |
450 |
| 11095195 - TE ALU - D450/450 | 450 |
450 |
| 11095196 - TE ALU - D450/400 | 450 |
400 |
| 11095197 - TE ALU - D450/355 | 450 |
355 |
| 11095198 - TE ALU - D450/315 | 450 |
315 |
| 11095199 - TE ALU - D450/250 | 450 |
250 |
| 11095107 - TE ALU - D125/125 |
| Références | Classement au feu |
|---|---|
| 11095111 - TE ALU - D160/160 | M0 |
| 11095112 - TE ALU - D160/125 | M0 |
| 11095116 - TE ALU - D200/200 | M0 |
| 11095117 - TE ALU - D200/160 | M0 |
| 11095118 - TE ALU - D200/125 | M0 |
| 11095122 - TE ALU - D250/250 | M0 |
| 11095123 - TE ALU - D250/200 | M0 |
| 11095124 - TE ALU - D250/160 | M0 |
| 11095125 - TE ALU - D250/125 | M0 |
| 11095129 - TE ALU - D315/315 | M0 |
| 11095130 - TE ALU - D315/250 | M0 |
| 11095131 - TE ALU - D315/200 | M0 |
| 11095132 - TE ALU - D315/160 | M0 |
| 11095133 - TE ALU - D315/125 | M0 |
| 11095135 - TE ALU - D355/355 | M0 |
| 11095136 - TE ALU - D355/315 | M0 |
| 11095137 - TE ALU - D355/250 | M0 |
| 11095138 - TE ALU - D355/200 | M0 |
| 11095139 - TE ALU - D355/160 | M0 |
| 11095140 - TE ALU - D355/125 | M0 |
| 11095142 - TE ALU - D400/400 | M0 |
| 11095143 - TE ALU - D400/355 | M0 |
| 11095144 - TE ALU - D400/315 | M0 |
| 11095145 - TE ALU - D400/250 | M0 |
| 11095146 - TE ALU - D400/200 | M0 |
| 11095147 - TE ALU - D400/160 | M0 |
| 11095148 - TE ALU - D400/125 | M0 |
| 11095150 - TE ALU - D500/500 | M0 |
| 11095151 - TE ALU - D500/400 | M0 |
| 11095152 - TE ALU - D500/355 | M0 |
| 11095153 - TE ALU - D500/315 | M0 |
| 11095154 - TE ALU - D500/250 | M0 |
| 11095155 - TE ALU - D500/200 | M0 |
| 11095156 - TE ALU - D500/160 | M0 |
| 11095157 - TE ALU - D500/125 | M0 |
| 11095188 - TE ALU - D500/450 | M0 |
| 11095195 - TE ALU - D450/450 | M0 |
| 11095196 - TE ALU - D450/400 | M0 |
| 11095197 - TE ALU - D450/355 | M0 |
| 11095198 - TE ALU - D450/315 | M0 |
| 11095199 - TE ALU - D450/250 | M0 |
| 11095107 - TE ALU - D125/125 |
