Té Equerre : TE à joints Raccord

Té Equerre : TE à joints

Raccord

Le TE 90° à joints permet de raccorder deux conduits galvanisés avec un angle de 90° tout en assurant une étanchéité classe C.

Voir les références Commander en ligne *Pour les clients éligibles e-commerce

Le TE 90° à joints permet de raccorder deux conduits galvanisés avec un angle de 90° tout en assurant une étanchéité classe C. Il garantit une mise en oeuvre sans fuite ni pertes de charge excessives sur le piquage.

Les + produits

facilité et rapidité de mise en oeuvre,
étanchéité classe C,
esthétique du réseau.

Caractéristiques principales

gamme disponible du diamètre 125 au diamètre 560,
acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
joint serti jusqu'au diamètre 315 inclu,
joint bi-dureté dans gorge pour les diamètres supérieurs à 315,
températures d'utilisation : - 30°C à + 100°C,
résistance au vieillissement (> 30 ans), aux UV et à l'ozone,
classement au feu M0,
classe d'étanchéité C selon la norme NF EN 12237.

Mise en oeuvre produit

l'emboîtement/déboîtement se fait par une légère rotation de l'accessoire dans le conduit,
l'étanchéité étant réalisée d'office par le joint ALDES, il n'est pas nécessaire d'utiliser du mastic ou de la bande adhésive,
il est préconisé, notamment en vertical, de continuer à utiliser des vis autoforeuses,
le gain de temps à la pose par rapport à un réseau avec accessoires standards est de l'ordre de 20% (compter un gain minimum de 15 s à 30 s par jonction sur des diamètres 125 à 315, soit un gain de 30 s à 60 s par accessoire sur ces diamètres),
les accessoires à joints ALDES ont été spécialement conçus pour assurer un emboîtement/déboîtement facile. Tout en assurant une classe d'étanchéité C, la gamme ALDES se caractérise par un couple d'emboîtement faible.

Matière de l'isolant

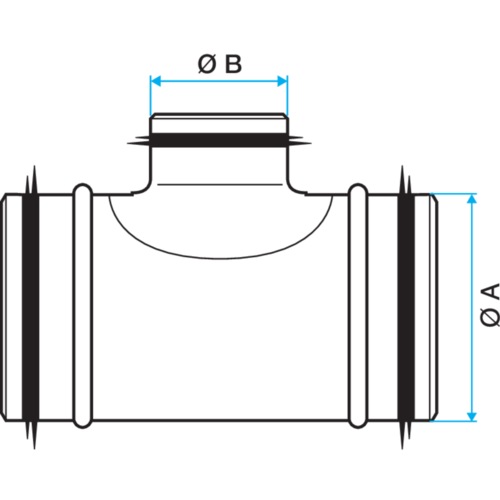

Références	Ø A (mm)	Ø B (mm)
11098048 - TE GALVA +JOINT - D500/160
11098002 - TE GALVA+joint - Ø 125/125 mm	125	125
11098005 - TE GALVA+joint - Ø 160/160 mm	160	160
11098006 - TE GALVA+joint - Ø 160/125 mm	160	125
11098008 - TE GALVA+joint - Ø 200/200 mm	200	200
11098009 - TE GALVA+joint - Ø 200/160 mm	200	160
11098010 - TE GALVA+joint - Ø 200/125 mm	200	125
11098011 - TE GALVA+joint - Ø 250/250 mm	250	250
11098012 - TE GALVA+joint - Ø 250/200 mm	250	200
11098013 - TE GALVA+joint - Ø 250/160 mm	250	160
11098014 - TE GALVA+joint - Ø 250/125 mm	250	125
11098015 - TE GALVA+joint - Ø 315/315 mm	315	315
11098016 - TE GALVA+joint - Ø 315/250 mm	315	250
11098017 - TE GALVA+joint - Ø 315/200 mm	315	200
11098018 - TE GALVA+joint - Ø 315/160 mm	315	160
11098019 - TE GALVA+joint - Ø 315/125 mm	315	125
11098020 - TE GALVA+joint - Ø 355/355 mm	355	355
11098021 - TE GALVA+joint - Ø 355/315 mm	355	315
11098022 - TE GALVA+joint - Ø 355/250 mm	355	250
11098023 - TE GALVA+joint - Ø 355/200 mm	355	200
11098024 - TE GALVA+joint - Ø 355/160 mm	355	160
11098025 - TE GALVA+joint - Ø 355/125 mm	355	125
11098026 - TE GALVA+joint - Ø 400/400 mm	400	400
11098027 - TE GALVA+joint - Ø 400/315 mm	400	315
11098028 - TE GALVA+joint - Ø 400/250 mm	400	250
11098029 - TE GALVA+joint - Ø 400/200 mm	400	200
11098030 - TE GALVA+joint - Ø 400/160 mm	400	160
11098031 - TE GALVA+joint - Ø 400/125 mm	400	125
11098032 - TE GALVA+joint - Ø 500/500 mm	500	500
11098033 - TE GALVA+joint - Ø 500/315 mm	500	315
11098034 - TE GALVA+joint - Ø 500/250 mm	500	250
11098035 - TE GALVA+joint - Ø 500/200 mm	500	200
11098037 - TE GALVA+joint - Ø 400/355 mm	400	355
11098038 - TE GALVA+joint - Ø 450/450 mm	450	450
11098039 - TE GALVA+joint - Ø 450/400 mm	450	400
11098040 - TE GALVA+joint - Ø 450/355 mm	450	355
11098041 - TE GALVA+joint - Ø 450/315 mm	450	315
11098042 - TE GALVA+joint - Ø 450/250 mm	450	250
11098043 - TE GALVA+joint - Ø 450/200 mm	450	200
11098044 - TE GALVA+joint - Ø 450/160 mm	450	160
11098045 - TE GALVA+joint - Ø 450/125 mm	450	125
11098046 - TE GALVA+joint - Ø 500/400 mm	500	400
11098047 - TE GALVA+joint - Ø 500/355 mm	500	355
11098404 - TE GALVA+joint - Ø 560/560 mm	560	560
11098405 - TE GALVA+joint - Ø 560/500 mm	560	500
11098406 - TE GALVA+joint - Ø 560/450 mm	560	450
11098407 - TE GALVA+joint - Ø 560/400 mm	560	400
11098408 - TE GALVA+joint - Ø 560/355 mm	560	355
11098409 - TE GALVA+joint - Ø 560/315 mm	560	315

Références	Classement au feu
11098048 - TE GALVA +JOINT - D500/160
11098002 - TE GALVA+joint - Ø 125/125 mm	M0
11098005 - TE GALVA+joint - Ø 160/160 mm	M0
11098006 - TE GALVA+joint - Ø 160/125 mm	M0
11098008 - TE GALVA+joint - Ø 200/200 mm	M0
11098009 - TE GALVA+joint - Ø 200/160 mm	M0
11098010 - TE GALVA+joint - Ø 200/125 mm	M0
11098011 - TE GALVA+joint - Ø 250/250 mm	M0
11098012 - TE GALVA+joint - Ø 250/200 mm	M0
11098013 - TE GALVA+joint - Ø 250/160 mm	M0
11098014 - TE GALVA+joint - Ø 250/125 mm	M0
11098015 - TE GALVA+joint - Ø 315/315 mm	M0
11098016 - TE GALVA+joint - Ø 315/250 mm	M0
11098017 - TE GALVA+joint - Ø 315/200 mm	M0
11098018 - TE GALVA+joint - Ø 315/160 mm	M0
11098019 - TE GALVA+joint - Ø 315/125 mm	M0
11098020 - TE GALVA+joint - Ø 355/355 mm	M0
11098021 - TE GALVA+joint - Ø 355/315 mm	M0
11098022 - TE GALVA+joint - Ø 355/250 mm	M0
11098023 - TE GALVA+joint - Ø 355/200 mm	M0
11098024 - TE GALVA+joint - Ø 355/160 mm	M0
11098025 - TE GALVA+joint - Ø 355/125 mm	M0
11098026 - TE GALVA+joint - Ø 400/400 mm	M0
11098027 - TE GALVA+joint - Ø 400/315 mm	M0
11098028 - TE GALVA+joint - Ø 400/250 mm	M0
11098029 - TE GALVA+joint - Ø 400/200 mm	M0
11098030 - TE GALVA+joint - Ø 400/160 mm	M0
11098031 - TE GALVA+joint - Ø 400/125 mm	M0
11098032 - TE GALVA+joint - Ø 500/500 mm	M0
11098033 - TE GALVA+joint - Ø 500/315 mm	M0
11098034 - TE GALVA+joint - Ø 500/250 mm	M0
11098035 - TE GALVA+joint - Ø 500/200 mm	M0
11098037 - TE GALVA+joint - Ø 400/355 mm	M0
11098038 - TE GALVA+joint - Ø 450/450 mm	M0
11098039 - TE GALVA+joint - Ø 450/400 mm	M0
11098040 - TE GALVA+joint - Ø 450/355 mm	M0
11098041 - TE GALVA+joint - Ø 450/315 mm	M0
11098042 - TE GALVA+joint - Ø 450/250 mm	M0
11098043 - TE GALVA+joint - Ø 450/200 mm	M0
11098044 - TE GALVA+joint - Ø 450/160 mm	M0
11098045 - TE GALVA+joint - Ø 450/125 mm	M0
11098046 - TE GALVA+joint - Ø 500/400 mm	M0
11098047 - TE GALVA+joint - Ø 500/355 mm	M0
11098404 - TE GALVA+joint - Ø 560/560 mm	M0
11098405 - TE GALVA+joint - Ø 560/500 mm	M0
11098406 - TE GALVA+joint - Ø 560/450 mm	M0
11098407 - TE GALVA+joint - Ø 560/400 mm	M0
11098408 - TE GALVA+joint - Ø 560/355 mm	M0
11098409 - TE GALVA+joint - Ø 560/315 mm	M0

Références produits et accessoires

TE GALVA +JOINT - D500/160

11098048

144,84 € (H.T.)
TE GALVA+joint - Ø 125/125 mm

11098002

29,68 € (H.T.)
TE GALVA+joint - Ø 160/160 mm

11098005

43,35 € (H.T.)
TE GALVA+joint - Ø 160/125 mm

11098006

32,84 € (H.T.)
TE GALVA+joint - Ø 200/200 mm

11098008

53,45 € (H.T.)
TE GALVA+joint - Ø 200/160 mm

11098009

49,98 € (H.T.)
TE GALVA+joint - Ø 200/125 mm

11098010

38,66 € (H.T.)
TE GALVA+joint - Ø 250/250 mm

11098011

69,46 € (H.T.)
TE GALVA+joint - Ø 250/200 mm

11098012

60,18 € (H.T.)
TE GALVA+joint - Ø 250/160 mm

11098013

54,67 € (H.T.)
TE GALVA+joint - Ø 250/125 mm

11098014

40,39 € (H.T.)
TE GALVA+joint - Ø 315/315 mm

11098015

115,26 € (H.T.)
TE GALVA+joint - Ø 315/250 mm

11098016

99,96 € (H.T.)
TE GALVA+joint - Ø 315/200 mm

11098017

76,40 € (H.T.)
TE GALVA+joint - Ø 315/160 mm

11098018

72,83 € (H.T.)
TE GALVA+joint - Ø 315/125 mm

11098019

49,98 € (H.T.)
TE GALVA+joint - Ø 355/355 mm

11098020

137,28 € (H.T.)
TE GALVA+joint - Ø 355/315 mm

11098021

130,56 € (H.T.)
TE GALVA+joint - Ø 355/250 mm

11098022

108,12 € (H.T.)
TE GALVA+joint - Ø 355/200 mm

11098023

89,99 € (H.T.)
TE GALVA+joint - Ø 355/160 mm

11098024

86,63 € (H.T.)
TE GALVA+joint - Ø 355/125 mm

11098025

75,26 € (H.T.)
TE GALVA+joint - Ø 400/400 mm

11098026

170,34 € (H.T.)
TE GALVA+joint - Ø 400/315 mm

11098027

139,74 € (H.T.)
TE GALVA+joint - Ø 400/250 mm

11098028

121,38 € (H.T.)
TE GALVA+joint - Ø 400/200 mm

11098029

98,53 € (H.T.)
TE GALVA+joint - Ø 400/160 mm

11098030

96,19 € (H.T.)
TE GALVA+joint - Ø 400/125 mm

11098031

90,68 € (H.T.)
TE GALVA+joint - Ø 500/500 mm

11098032

259,35 € (H.T.)
TE GALVA+joint - Ø 500/315 mm

11098033

169,05 € (H.T.)
TE GALVA+joint - Ø 500/250 mm

11098034

158,55 € (H.T.)
TE GALVA+joint - Ø 500/200 mm

11098035

149,33 € (H.T.)
TE GALVA+joint - Ø 400/355 mm

11098037

140,76 € (H.T.)
TE GALVA+joint - Ø 450/450 mm

11098038

197,88 € (H.T.)
TE GALVA+joint - Ø 450/400 mm

11098039

190,05 € (H.T.)
TE GALVA+joint - Ø 450/355 mm

11098040

179,55 € (H.T.)
TE GALVA+joint - Ø 450/315 mm

11098041

164,85 € (H.T.)
TE GALVA+joint - Ø 450/250 mm

11098042

144,84 € (H.T.)
TE GALVA+joint - Ø 450/200 mm

11098043

130,56 € (H.T.)
TE GALVA+joint - Ø 450/160 mm

11098044

130,20 € (H.T.)
TE GALVA+joint - Ø 450/125 mm

11098045

115,50 € (H.T.)
TE GALVA+joint - Ø 500/400 mm

11098046

200,55 € (H.T.)
TE GALVA+joint - Ø 500/355 mm

11098047

189,00 € (H.T.)
TE GALVA+joint - Ø 560/560 mm

11098404

335,58 € (H.T.)
TE GALVA+joint - Ø 560/500 mm

11098405

326,40 € (H.T.)
TE GALVA+joint - Ø 560/450 mm

11098406

231,54 € (H.T.)
TE GALVA+joint - Ø 560/400 mm

11098407

210,12 € (H.T.)
TE GALVA+joint - Ø 560/355 mm

11098408

198,90 € (H.T.)
TE GALVA+joint - Ø 560/315 mm

11098409

192,78 € (H.T.)
