Caisson Piquage : CP à joints Raccord

Caisson Piquage : CP à joints

Raccord

Le CP à joints assure la jonction et l'accessibilité du réseau collecteur vertical et du réseau horizontal tout en assurant une étanchéité classe C.
Caisson Piquage : CP à joints
Caisson Piquage : CP à joints

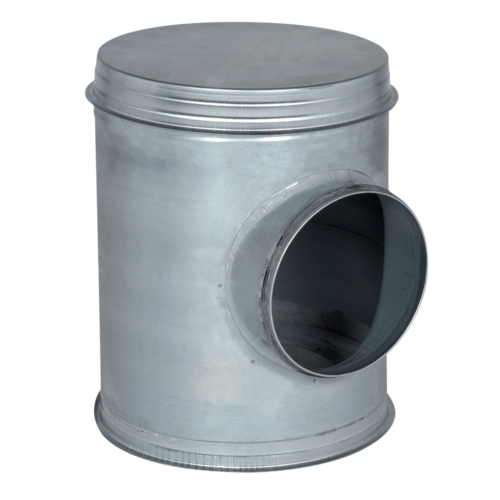

Le caisson piquage (ou Té-souche) à joints est un accessoire aéraulique en acier galvanisé qui permet de joindre le réseau collecteur vertical et le réseau horizontal tout en assurant une classe d'étanchéité C et, conformément aux exigences des DTU 68.1 et 68.2, l'accessibilité à la colonne verticale et au réseau horizontal. Il est spécifique aux colonnes débouchant en combles ou en terrasses des locaux tertiaires et des logements collectifs, pour lesquelles le relevé d'étanchéité est réalisé avant la pose du caisson piquage (> 95% des cas). Le caisson piquage à joints est équipé d'un jonc d'arrêt sur le corps du caisson pour maintenir le bouchon en position stable et ainsi limiter le risque de fuites.
Caisson Piquage : CP à joints

Les + produits

  • facilité et rapidité de mise en oeuvre,
  • étanchéité classe C,
  • accessibilité à la colonne préservée.
  • gamme disponible du diamètre 125 au diamètre 400,
  • acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
  • températures d'utilisation : - 30°C à + 100°C,
  • résistance au vieillissement (> 30 ans), aux UV et à l'ozone,
  • matériel conforme aux exigences du DTU 68.3 : 2013-06 P1-1 : "Installations de Ventilation Mécanique",
  • classement au feu M0,
  • classe d'étanchéité C selon la norme NF EN 12237.
  • l'emboîtement/déboîtement se fait par une légère rotation de l'accessoire dans le conduit,
  • l'étanchéité étant réalisée d'office par le joint ALDES, il n'est pas nécessaire d'utiliser du mastic ou de la bande adhésive,
  • il est préconisé, notamment en vertical, de continuer à utiliser des vis autoforeuses,
  • le gain de temps à la pose par rapport à un réseau avec accessoires standards est de l'ordre de 20% (compter un gain minimum de 15 s à 30 s par jonction sur des diamètres 125 à 315, soit un gain de 30 s à 60 s par accessoire sur ces diamètres),
  • les accessoires à joints ALDES ont été spécialement conçus pour assurer un emboîtement/déboîtement facile. Tout en assurant une classe d'étanchéité C, la gamme ALDES se caractérise par un couple d'emboîtement faible,
  • si le relevé d'étanchéité est réalisé après la pose du caisson piquage, on utilisera un CPT ou un CPT2A,
  • mise en oeuvre avec un Fourreau traversée de Terrasse : FT.
Matière de l'isolant
Caisson Piquage : CP à joints

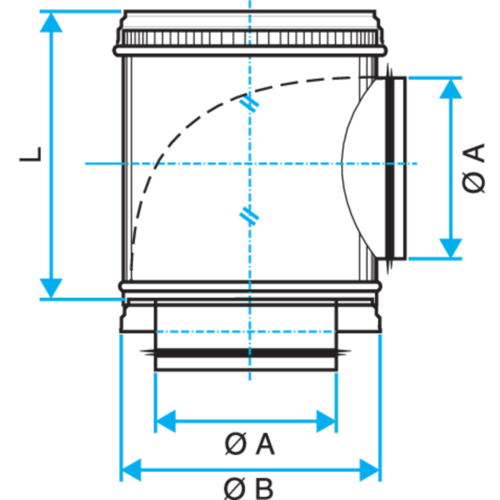

Références L (mm) Ø A (mm) Ø B (mm) Poids (kg)
11098110 - CP GALVA+joint - Ø 125/200 mm

285

125

200

1,4

11098111 - CP GALVA+joint - Ø 160/250 mm

320

160

250

1,6

11098112 - CP GALVA+joint - Ø 200/315 mm

350

200

315

2,6

11098113 - CP GALVA+joint - Ø 250/355 mm

400

250

355

4,1

11098114 - CP GALVA+joint - Ø 315/400 mm

470

315

400

5,2

11098115 - CP GALVA+joint - Ø 355/500 mm

650

355

500

7,8

11098116 - CP GALVA+joint - Ø 400/560 mm

650

400

560

10,1

Classement au feu

M0

Références produits et accessoires

  • CP GALVA+joint - Ø 125/200 mm
    CP GALVA+joint - Ø 125/200 mm
    11098110
    99,96 (H.T.)
  • CP GALVA+joint - Ø 160/250 mm
    CP GALVA+joint - Ø 160/250 mm
    11098111
    122,40 (H.T.)
  • CP GALVA+joint - Ø 200/315 mm
    CP GALVA+joint - Ø 200/315 mm
    11098112
    163,20 (H.T.)
  • CP GALVA+joint - Ø 250/355 mm
    CP GALVA+joint - Ø 250/355 mm
    11098113
    192,78 (H.T.)
  • CP GALVA+joint - Ø 315/400 mm
    CP GALVA+joint - Ø 315/400 mm
    11098114
    256,02 (H.T.)
  • CP GALVA+joint - Ø 355/500 mm
    CP GALVA+joint - Ø 355/500 mm
    11098115
    345,78 (H.T.)
  • CP GALVA+joint - Ø 400/560 mm
    CP GALVA+joint - Ø 400/560 mm
    11098116
    544,68 (H.T.)
