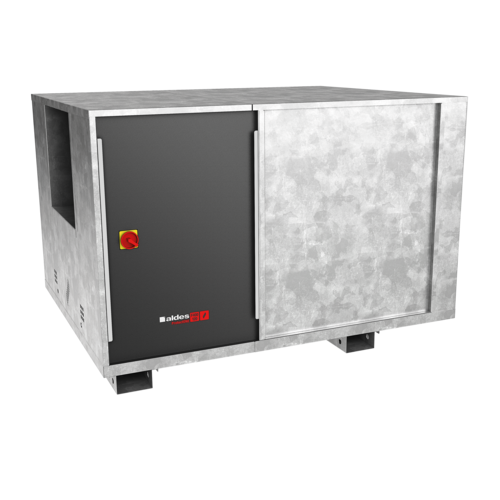

ProtectONE® TA 2V - Bobinages indépendants Caisson de désenfumage

ProtectONE® TA 2V - Bobinages indépendants

Caisson de désenfumage

ProtectONE® TA 2V - bobinages indépendants est un caisson de désenfumage F400-120 à destination des locaux tertiaires et industriels.
ProtectONE® TA 2V - Bobinages indépendants ProtectONE® TA 2V - Bobinages indépendants
Télécharger le fichier CAD Library
ProtectONE® TA 2V - Bobinages indépendants

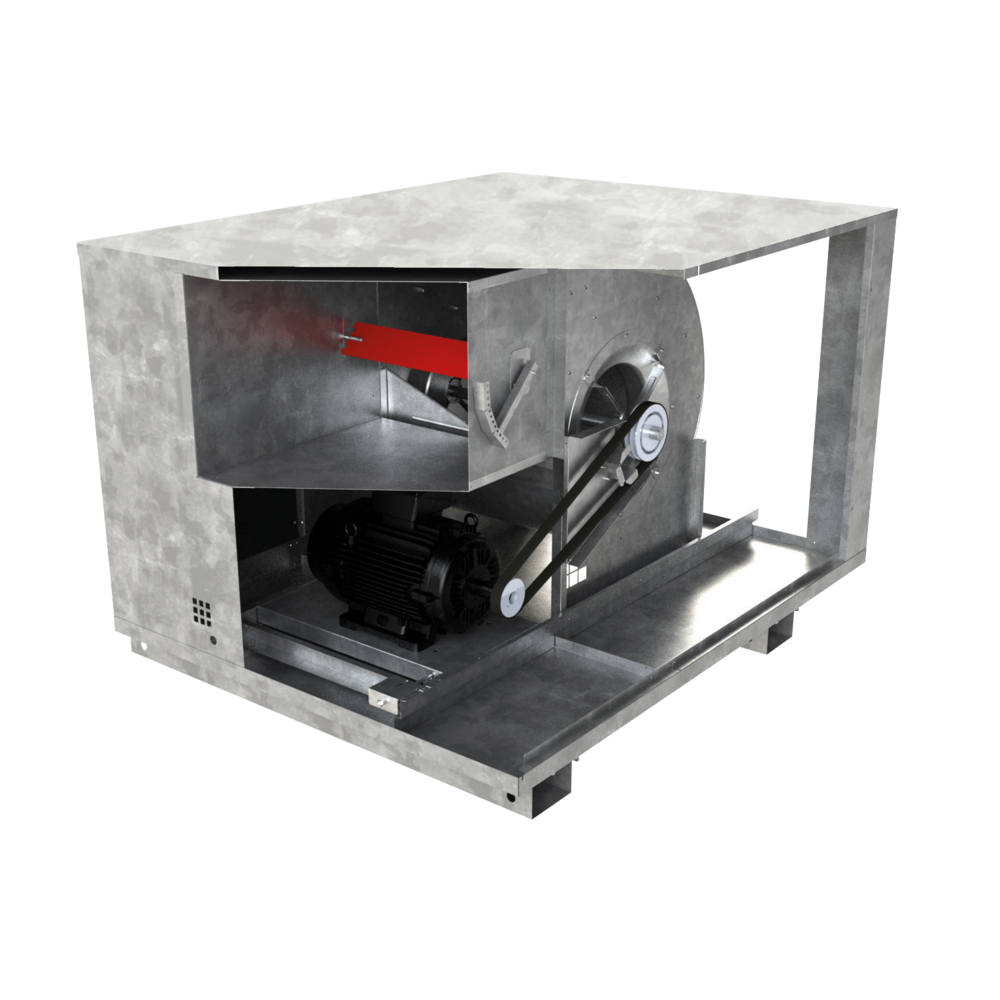

ProtectONE® TA 2V - bobinages indépendants est un caisson de désenfumage F400-120, conçu pour les locaux tertiaires et industriels. Il est équipé d'une roue à action à entrainement poulie-courroie. Son dispositif de réglage ProtectONE® Adapt permet de régler le débit d'extraction simplement en toutes circonstances.
ProtectONE® TA 2V - Bobinages indépendants

Les + produits

  • réglage facilité de débit avec le dispositif exclusif ProtectONE® Adapt,
  • entièrement démontable de série,
  • isolation thermique pour implantation en local technique.

Sur ordre du CMSI le caisson de désenfumage ProtectONE®T va être actionné en mode désenfumage par le coffret de relayage pour permettre l'extraction des fumées. Le coffret va ensuite le passer en mode "défaut" puis en mode "attente".

  • conforme au marquage CE 1812-CPR-1548,
  • agréé EFECTIS F400-120 selon EN12101-3,
  • conformité NF du coffret de relayage (NF S61-937-1, NFS61937-9, NF 537),
  • caisson d’extraction à entrainement type poulie-courroie,
  • 9 modèles de caisson pour un débit de 1 000 à 40 000 m³/h,
  • motorisations 2 vitesses Bobinages indépendants de 1,1 kW à 20 kW,
  • roue à action équilibrée,
  • poulie variable,
  • moteur électrique de classe F, IP55,
  • caisson démontable de série, en acier galvanisé,
  • face d’accès moteur modifiable sur site,
  • interrupteur de proximité monté d'usine,
  • dispositif de réglage de débit intégré au caisson : ProtectONE® Adapt (système breveté), exclusivité ALDES (en option),
  • accessoires :
    • platine carré/circulaire pour adaptation à l’aspiration,
    • visière pare-pluie anti volatile au refoulement,
    • manchette souple rectangulaire et circulaire,
    • transformation souple rectangulaire/circulaire au refoulement,
    • plots anti vibratiles,
    • clapet anti-retour,
    • pare-pluie + grille,
    • bride refoulement,
    • coffret de relayage AXONE 1V, 1V démarrage progressif,
    • coffret de relayage AXONE 2V, désenfumage et désenfumage+confort.
  • options disponibles :
    • solution « Tout en Un » : coffret de relayage + interrupteur + pressostat montés et cablés d’usine,
    • choix de la face d’accès moteur,

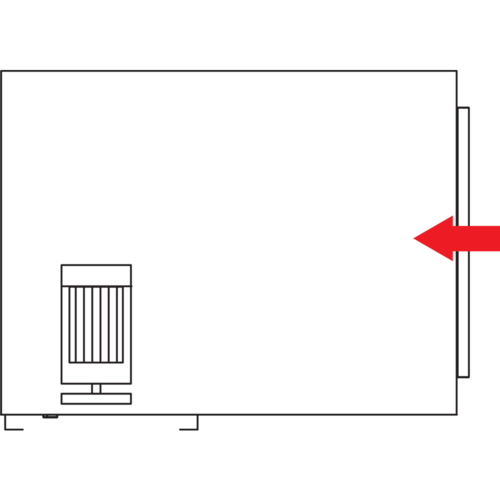

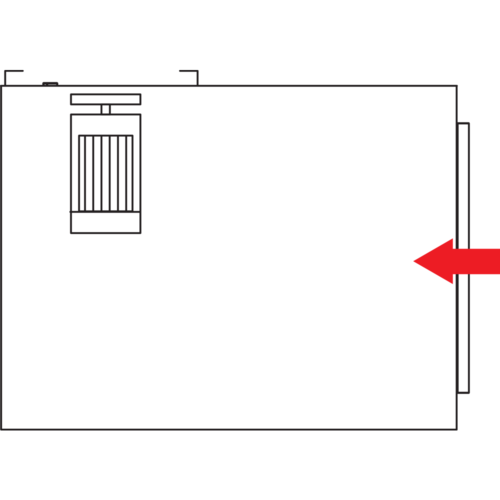

    • refoulement horizontal ou vertical,
    • isolation thermo-acoustique agréée 12101-3 pour implantation en local technique,
    • poulie variable,
    • ProtectONE® Adapt (système breveté) : réglage de débit rapide.

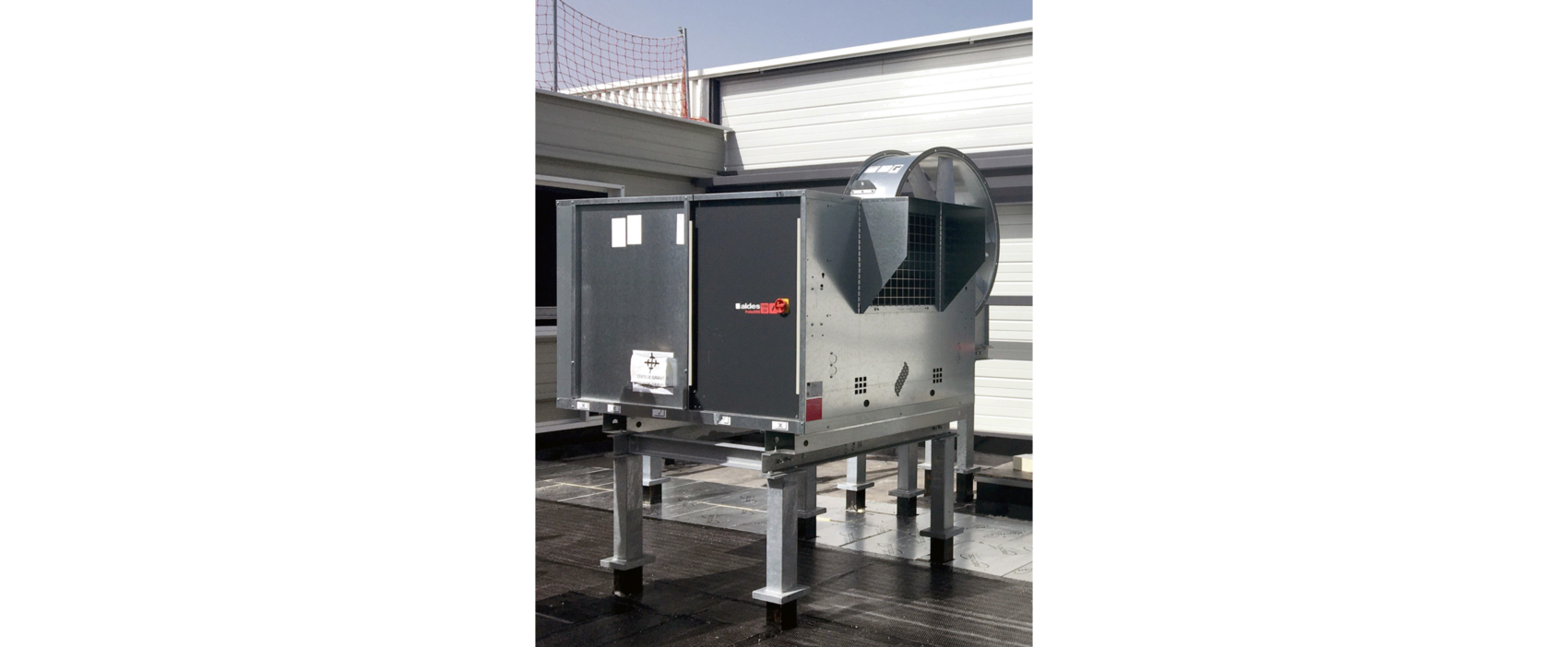

  • installation en intérieur ou en extérieur,
  • pour mise en œuvre intérieure : prévoir l’option isolation thermo-acoustique (EN 12101-3),
  • pour mise en œuvre extérieure : prévoir une visière pare-pluie + grille,
  • interrupteur de proximité livré monté câblé avec contacts de position.
Matière de l'isolant Type de moteur Type de roue

AC

Action

ProtectONE® TA 2V - Bobinages indépendants ProtectONE® TA 2V - Bobinages indépendants ProtectONE® TA 2V - Bobinages indépendants

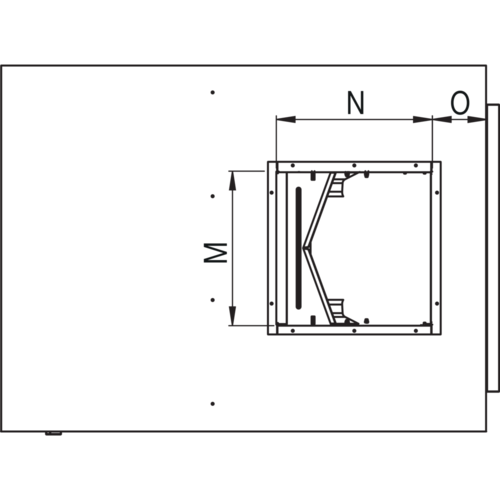

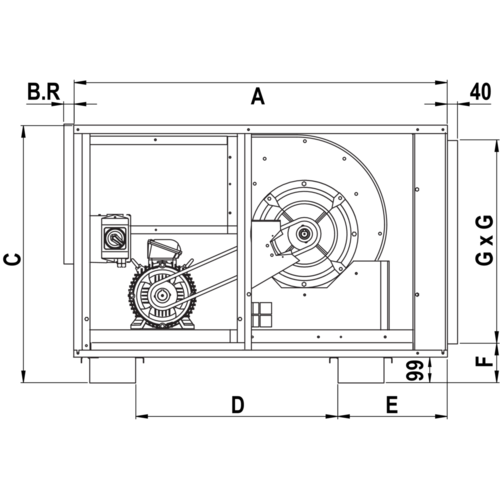

Références A (mm) A.R (mm) B (mm) B.R (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) J (mm) M (mm) N (mm) O (mm) Poids (kg)
11039523 - ProtectONE® TA 280 2V BI

1257

450

872

43

871

619

424

135

700

363

302

528

361

361

170

193

11039524 - ProtectONE® TA 315 2V BI

1362

500

972

43

971

794

325

135

800

406

339

591

404

404

172

205

11039525 - ProtectONE® TA 355 2V BI

1467

550

1092

43

1011

794

430

155

800

455

382

588

453

453

163

227

11039526 - ProtectONE® TA 400 2V BI

1608

600

1213

43

1141

954

411

145

950

509

431

669

507

507

180

337

11039527 - ProtectONE® TA 450 2V BI

1758

650

1373

43

1211

954

561

155

1000

571

485

685

569

569

200

404

11039528 - ProtectONE® TA 500 2V BI

1918

700

1503

43

1281

1034

641

140

1100

640

538

702

638

638

227

435

11039529 - ProtectONE® TA 560 2V BI

2093

800

1683

43

1381

1114

736

140

1200

717

603

737

715

715

248

563

11039521 - ProtectONE® TA 225 2V BI

1047

350

712

43

757

619

214

153

550

290

242

474

288

288

141

102

11039522 - ProtectONE® TA 250 2V BI

1152

400

792

43

791

619

319

145

600

324

269

481

322

322

160

128

Références Id/In Intensité max (A) Intensité nominale (A) Tension (V) Nombre de pôles Puissance (kW)
11039523 - ProtectONE® TA 280 2V BI

6/5,5-7,6/6,2-7,1/5,9

5,53/2,72-7,53/3,78-10,1/5,02

5,03/2,48-6,85/3,44-9,1/4,57

400

04-juin

2,2/0,7 - 3/1 - 4/1,5

11039524 - ProtectONE® TA 315 2V BI

7,6/6,2-7,1/5,9-7,8/7,4

7,53/3,78-10,01/5,02-14,86/7,65

6,85/3,44-9,1/4,57-13,5/6,96

400

04-juin

3/1 - 4/1,5 - 6/2,2

11039525 - ProtectONE® TA 355 2V BI

6/5,5-7,6/6,2-7,1/5,9-7,8/7,4

5,53/2,72-7,53/3,78-10,01/5,02-14,86/7,65

5,03/2,48-6,85/3,44-9,1/4,57-13,5/6,96

400

04-juin

2,2/0,7 - 3/1 - 4/1,5 - 6/2,2

11039526 - ProtectONE® TA 400 2V BI

7,6/6,2-7,1/5,9-7,8/7,4-7/4

5,53/3,78-10,01/5,02-14,85/7,65-24,2/9,61

6,85/3,44-9,1/4,57-13,5/6,96-22/8,74

400

04-juin

3/1 - 4/1,5 - 6/2,2 - 10/3,3

11039527 - ProtectONE® TA 450 2V BI

7,8/7,4-7/4-8,5/4,5

14,85/7,65-24,2/9,61-32,45/12,32

13,6/6,96-22/8,73-29,5/11,2

400

04-juin

6/2,2 - 10/3,3 - 14/4,5

11039528 - ProtectONE® TA 500 2V BI

7,8/7,4-7/4-8,5/4,5

14,85/7,65-24,2/9,61-32,45/12,32

13,6/6,96-22/8,73-29,5/11,2

400

04-juin

6/2,2 - 10/3,3 - 14/4,5

11039529 - ProtectONE® TA 560 2V BI

7,8/7,4-7/4-8,5/4,5-9/7

14,85/7,65-24,2/9,61-32,45/12,32-39,6/19,36

13,6/6,96-22/8,73-29,5/11,2-36/17,6

400

04-juin

6/2,2 - 10/3,3 - 14/4,5 - 208,5

11039521 - ProtectONE® TA 225 2V BI

5,4/5,1-5,5/4,5-6/5,5

3,21/1,66-4,01/1,78-5,53/2,72

2,92/1,51-3,65/1,62-5,03/2,48

400

04-juin

1,1/0,3 - 1,5/0,37 - 2,2/0,7

11039522 - ProtectONE® TA 250 2V BI

5,5/4,5-6/5,5

4,01/1,78-5,53/2,72

3,65/1,62-5,03/2,48

400

04-juin

1,5/0,37 - 2,2/0,7

  • Numéro PV CE  :  1812-CPR-1548

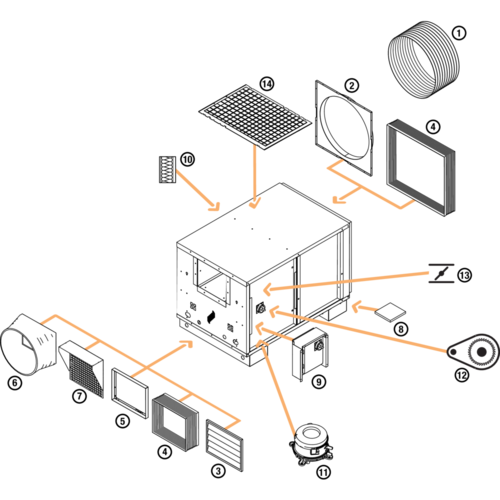

1 Manchette souple circulaire aspiration ou refoulement

2 Pièce de transformation rectangulaire circulaire aspiration

3 Volet anti retour (refoulement)

4 Manchette souple rectangulaire (aspiration + refoulement)

5 Bride de refoulement

6 Pièce de transformation rectangulaire circulaire au refoulement (souple)

7.Visière pare pluie et grille anti volatile

8 Plots anti-vibratile

9 Coffret de relayage (+support et visière pare-pluie)

10 Isolation thermique et acoustique

11 Pressostat

12 Poulie variable

13 ProtectONE® Adapt

14 Grille de refoulement rejet vertica

Références produits et accessoires

  • ProtectONE® TA 280 2V BI
    ProtectONE® TA 280 2V BI
    11039523
    4067,00 (H.T.)
  • ProtectONE® TA 315 2V BI
    ProtectONE® TA 315 2V BI
    11039524
    5170,00 (H.T.)
  • ProtectONE® TA 355 2V BI
    ProtectONE® TA 355 2V BI
    11039525
    4967,00 (H.T.)
  • ProtectONE® TA 400 2V BI
    ProtectONE® TA 400 2V BI
    11039526
    6323,00 (H.T.)
  • ProtectONE® TA 450 2V BI
    ProtectONE® TA 450 2V BI
    11039527
    7810,00 (H.T.)
  • ProtectONE® TA 500 2V BI
    ProtectONE® TA 500 2V BI
    11039528
    8412,00 (H.T.)
  • ProtectONE® TA 560 2V BI
    ProtectONE® TA 560 2V BI
    11039529
    8552,00 (H.T.)
  • ProtectONE® TA 225 2V BI
    ProtectONE® TA 225 2V BI
    11039521
    3332,00 (H.T.)
  • ProtectONE® TA 250 2V BI
    ProtectONE® TA 250 2V BI
    11039522
    3633,00 (H.T.)
