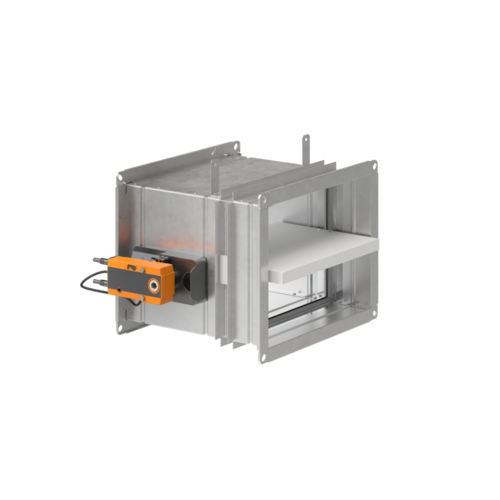

ISONE®2.1 Europe rectangulaire Clapet coupe-feu

ISONE®2.1 Europe rectangulaire

Clapet coupe-feu

Les clapets ISONE® 2.1 sont faciles à choisir : un seul modèle pour toutes les cloisons et tous les degré coupe-feu.

Voir les références

Télécharger le fichier CAD Library

ISONE®2.1 Europe rectangulaire

> Clapets coupe-feu destinés aux batiments tertiaires (ERP, IGH)
> Ils restituent le degré coupe-feu des cloisons traversées par une gaine de ventilation.
> Equipé de fusible thermique de déclenchement 70°C par défaut
> Commandable par bobine électromagnétique 24/48Vcc à émission, 24Vcc ou 48Vcc à rupture
> Moteur de réarmement 24/48V
> Degré coupe-feu jusqu'à 120 minutes sur toutes les cloisons usuelles

Les + produits

Un seul modèle de clapet pour toutes les cloisons : facile à choisir
Poignée ergonomique de réarmement rapide : 2 secondes suffisent
Axe inox en option pour environnements difficiles
Boitier de commande déporté en option, 0.7m ou 3m
Application ALDES SecurONE pour collecte et partage des données du clapet
Mécanisme unique, du clapet le plus simple au plus équipé : facile à choisir, installer et maintenir
Kit Easynstall pour installation facile en cloison légère
Connectique BELIMO 24V compatible avec modules MODBUS
Nouveau clapet universel
Boitier mécanisme ergonomique : poignée de réarmement rapide, large boitier de connection électrique.
Logiciel Conceptor Ventilation : garantie de résultat grace aux calcules de pertes de charges du réseau complet.

Principes de fonctionnement

Le clapet est ouvert en position d'attente.
Il s'ouvre sur ordre du CMSI ou de la canne thermique et passe ainsi en position de sécurité (fermé).
Il est réarmable à distance grace à la motorisation.

Caractéristiques principales

Certifié et conforme NF S 61937-5 et NF537
Marqué CE selon EN 15650 : 1812-CPR-1837
Etanchéité classe C selon EN 1751 en standard
EI 120 S -500Pa sur mur et dalle béton, béton cellulaire, plaque de platre type F, montage déporté PROMAT/ Geostaff
EXAP EN 15882-2:2015 : règles X.45 et X.46
Gamme de 200x100 mm à 1500x500 / 1000² mm
Certifié 300 cycles pour clapets autocommandés, 10000 cycles pour clapets télécommandés

Caractéristiques techniques

Mécanisme 100% évolutif
Clapet unique adaptable sur toutes les parois
Installation sur cloison légère avec chevetre post montage
Poignée de réarmement indiquant la position du clapet
Large boitier de raccordement électrique
Axe inox en option pour environnement hostile
Kit Easynstall pour installation facile en cloison légère
Boitier de commande déporté en option
Faible pertes de charges

Mise en oeuvre produit

Installation sans scellement sur cloison légère, même avec chevetre post-montage
Montage encastré sur :
- Mur/ dalle béton et béton cellulaire
- Mur carreaux de plâtre
- Plaques de plâtre type A (1h) et type F (2h)
Montage déporté sur PROMAT / GEOSTAF
Positionnement sur cloisons légères grace aux pattes d'installation
Kit Easynstall pour montage facilité des clapets rectangulaires en cloison légère type A (60 minutes)
Pièce d'adaptation pour raccordement aux réseaux oblongs
EXAP EN 15882-2:2015, règles X.45 et X.46 : cotes de réservation étendues
Respecter les rapports de classement au feu lors de la mise en oeuvre

Références	Section de passage d'air libre (dm²)	Matière de l'isolant
11043456 - ISONE®2.1 Europe RECT PM	0,9 (Min) - 43 (Max)
11043457 - ISONE®2.1 Europe RECT GM	10,3 (Min) - 90,8 (Max)
11043458 - ISONE®2.1 Europe RECT PM-M	0,9 (Min) - 43 (Max)
11043459 - ISONE®2.1 Europe RECT GM-M	10,3 (Min) - 90,8 (Max)

> ISONE®2.1 PM : 200x100 à 800x600 / 1000² > ISONE®2.1 GM : >800x600 à 1500x500 / 1000²

Références	E (mm)	F (mm)	G (mm)	ZA (mm)	ZB (mm)	Lmin x Hmin (mm)	Lmax x Hmax (mm)
11043456 - ISONE®2.1 Europe RECT PM	25	169	71	Y/2 -122		200 x 100	800 x 600
11043457 - ISONE®2.1 Europe RECT GM	50	242	99	Y/2 -122	Y/2 -292		1500 x 500 / 1000 x 1000
11043458 - ISONE®2.1 Europe RECT PM-M	25	100	200	Y/2 -122		200 x 100	800 x 600
11043459 - ISONE®2.1 Europe RECT GM-M	50	250	150	Y/2 -122	Y/2 -292		1500 x 500 / 1000 x 1000
