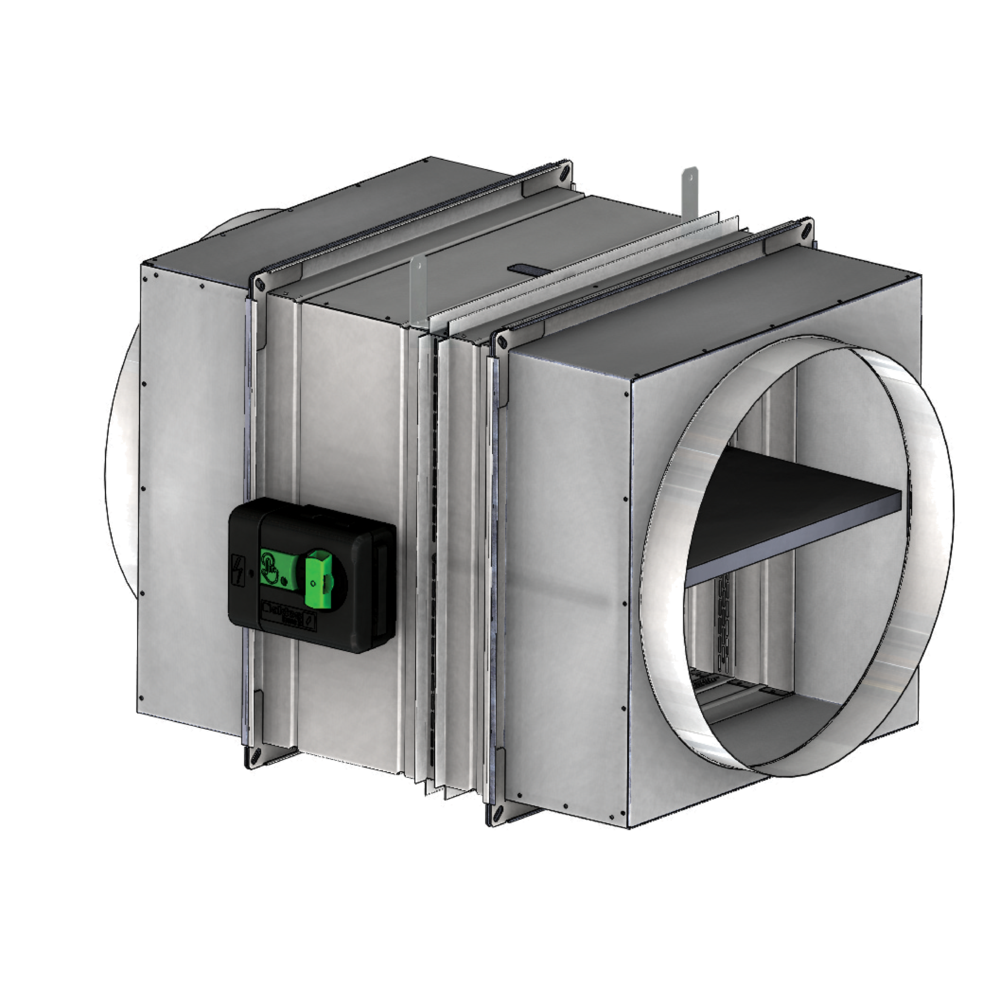

ISONE® 2.1 circulaire
Clapet coupe-feu
ISONE® 2.1 circulaire
Clapet coupe-feu
Les clapets ISONE® 2.1 sont faciles à choisir : un seul modèle pour toutes les cloisons et tous les degré coupe-feu.
ISONE® 2.1 circulaire
Clapets coupe-feu destinés aux batiments tertiaires (ERP, IGH).
Ils restituent le degré coupe-feu des cloisons traversées par une gaine de ventilation.
Equipé de fusible thermique de déclenchement 70°C par défaut.
Commandable par bobine électromagnétique 24/48VCC à émission, 24VCC ou 48VCC à rupture.
Moteur de réarmement 24-48 VCC/VDC.
Degré coupe-feu jusqu'à 120 minutes sur toutes les cloisons usuelles.
Ils restituent le degré coupe-feu des cloisons traversées par une gaine de ventilation.
Equipé de fusible thermique de déclenchement 70°C par défaut.
Commandable par bobine électromagnétique 24/48VCC à émission, 24VCC ou 48VCC à rupture.
Moteur de réarmement 24-48 VCC/VDC.
Degré coupe-feu jusqu'à 120 minutes sur toutes les cloisons usuelles.
Les + produits
- Un seul modèle de clapet pour toutes les cloisons : facile à choisir
- Poignée ergonomique de réarmement rapide : 2 secondes suffisent
- Axe inox en option pour environnements difficiles
- Boitier de commande déporté en option, 0.7m ou 3m
- Application Aldes SecurONE pour collecte et partage des données du clapet
- Mécanisme unique, du clapet le plus simple au plus équipé : facile à choisir, installer et maintenir
- Nouveau clapet universel
- Boitier mécanisme ergonomique : poignée de réarmement rapide, large boitier de connection électrique.
- Logiciel Conceptor Ventilation : garantie de résultat grace aux calcules de pertes de charges du réseau complet.
- Le clapet est ouvert en position d'attente.
- Il s'ouvre sur ordre du CMSI ou de la canne thermique et passe ainsi en position de sécurité (fermé).
- Il est réarmable à distance grace à la motorisation.
- Certifié et conforme NF S 61937-5 et NF537
- Marqué CE selon EN 15650 : 1812-CPR-1837
- Etanchéité classe C selon EN 1751 en standard
- EI 120 S -500 Pa sur mur et dalle béton, béton cellulaire, plaque de platre type F, montage déporté PROMAT/ Geostaff
- EXAP EN 15882-2:2015 : règles X.45 et X.46
- Gamme de D100 mm à D900 mm
- Mécanisme 100% évolutif
- Clapet unique adaptable sur toutes les parois
- Installation sur cloison légère avec chevetre post montage
- Poignée de réarmement indiquant la position du clapet
- Large boitier de raccordement électrique
- Axe inox en option pour environnement hostile
- Boitier de commande déporté en option
- Faible pertes de charges
- Installation sans scellement sur cloison légère, même avec chevetre post-montage
-
Montage encastré sur :
- Mur/ dalle béton et béton cellulaire
- Mur carreaux de plâtre
- Plaques de plâtre type A (1h) et type F (2h)
- Montage déporté sur PROMAT / GEOSTAF
- Positionnement sur cloisons légères grace aux pattes d'installation
- EXAP EN 15882-2:2015, règles X.45 et X.46 : cotes de réservation étendues
- Respecter les rapports de classement au feu lors de la mise en oeuvre
| Références | Section de passage d'air libre (dm²) |
|---|---|
| 11043130 - ISONE®2.1 FTE70 Ø 100 mm | 0,51 |
| 11043131 - ISONE®2.1 FTE70 Ø 125 mm | 0,89 |
| 11043132 - ISONE®2.1 FTE70 Ø 160 mm | 1,57 |
| 11043133 - ISONE®2.1 FTE70 Ø 200 mm | 2,59 |
| 11043134 - ISONE®2.1 FTE70 Ø 250 mm | 4,22 |
| 11043135 - ISONE®2.1 FTE70 Ø 315 mm | 6,93 |
| 11043136 - ISONE®2.1 FTE70 Ø 355 mm | 8,72 |
| 11043137 - ISONE®2.1 FTE70 Ø 400 mm | 11,24 |
| 11043138 - ISONE®2.1 FTE70 Ø 450 mm | 14,41 |
| 11043139 - ISONE®2.1 FTE70 Ø 500 mm | 17,97 |
| 11043140 - ISONE®2.1 FTE70 Ø 560 mm | 31,96 |
| 11043141 - ISONE®2.1 FTE70 Ø 630 mm | 38,75 |
| 11043142 - ISONE®2.1 FTE70 Ø 710 mm | 49,36 |
| 11043143 - ISONE®2.1 FTE70 Ø 800 mm | 62,82 |
| 11043144 - ISONE®2.1 FTE70 Ø 900 mm | 79,68 |
| 11041307 - ISONE®2.1 FTE70 Ø 100 mm | 0,5 |
| 11041308 - ISONE®2.1 FTE70 Ø 100 mm + jeu de contact FDCU1 | 0,5 |
| 11041309 - ISONE®2.1 FTE70 Ø 100 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V | 0,5 |
| 11043178 - ISONE®2.1 FTE70 Ø 125 mm + jeu de contact FDCU1, en Stock | 0,9 |
| 11043398 - ISONE®2.1 FTE70 Ø 125 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V, en Stock | 0,9 |
| 11043399 - ISONE®2.1 FTE70 Ø 125 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur, en Stock | 0,9 |
| 11043416 - ISONE®2.1 FTE70 Ø 160 mm + jeu de contact FDCU1, en Stock | 1,6 |
| 11043425 - ISONE®2.1 FTE70 Ø 160 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V, en Stock | 1,6 |
| 11043426 - ISONE®2.1 FTE70 Ø 160 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur, en Stock | 1,6 |
| 11043427 - ISONE®2.1 FTE70 Ø 200 mm + jeu de contact FDCU1, en Stock | 2,6 |
| 11043428 - ISONE®2.1 FTE70 Ø 200 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V, en Stock | 2,6 |
| 11043429 - ISONE®2.1 FTE70 Ø 200 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur, en Stock | 2,6 |
| 11043436 - ISONE®2.1 FTE70 Ø 250 mm + jeu de contact FDCU1, en Stock | 4,2 |
| 11043437 - ISONE®2.1 FTE70 Ø 250 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V, en Stock | 4,2 |
| 11043438 - ISONE®2.1 FTE70 Ø 250 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur, en Stock | 4,2 |
| 11043439 - ISONE®2.1 FTE70 Ø 315 mm + jeu de contact FDCU1, en Stock | 6,9 |
| 11043466 - ISONE®2.1 FTE70 Ø 315 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V, en Stock | 6,9 |
| 11043467 - ISONE®2.1 FTE70 Ø 315 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur, en Stock | 6,9 |
| 11041312 - ISONE®2.1 FTE70 Ø 355 mm + jeu de contact FDCU1 | 8,7 |
| 11041313 - ISONE®2.1 FTE70 Ø 355 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V | 8,7 |
| 11041314 - ISONE®2.1 FTE70 Ø 355 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur | 8,7 |
| 11041316 - ISONE®2.1 FTE70 Ø 400 mm + jeu de contact FDCU1 | 11,2 |
| 11041317 - ISONE®2.1 FTE70 Ø 400 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V | 11,2 |
| 11041318 - ISONE®2.1 FTE70 Ø 400 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur | 11,2 |
| 11041319 - ISONE®2.1 FTE70 Ø 450 mm | 14,4 |
| 11041320 - ISONE®2.1 FTE70 Ø 450 mm + jeu de contact FDCU1 | 14,4 |
| 11041321 - ISONE®2.1 FTE70 Ø 450 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V | 14,4 |
| 11041322 - ISONE®2.1 FTE70 Ø 450 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur | 14,4 |
| 11041323 - ISONE®2.1 FTE70 Ø 500 mm | 18 |
| 11041324 - ISONE®2.1 FTE70 Ø500 mm + jeu de contact FDCU1 | 18 |
| 11041325 - ISONE®2.1 FTE70 Ø 500 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V | 18 |
| 11041326 - ISONE®2.1 FTE70 Ø500 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur | 18 |
| 11043346 - ISONE®2.1 FTE70 Ø 125 mm Stock | 0,89 |
| 11043347 - ISONE®2.1 FTE70 Ø 160 mm Stock | 1,57 |
| 11043348 - ISONE®2.1 FTE70 Ø 200 mm Stock | 2,59 |
| 11043349 - ISONE®2.1 FTE70 Ø 250 mm Stock | 4,22 |
| 11043371 - ISONE®2.1 FTE70 Ø 315 mm Stock | 6,93 |
| 11043378 - ISONE®2.1 FTE70 Ø 355 mm Stock | 8,72 |
| 11043379 - ISONE®2.1 FTE70 Ø 400 mm Stock | 11,24 |
| 11041310 - ISONE®2.1 FTE70 Ø 100 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur |
> ISONE®2.1 PM : D100 à D500 > ISONE®2.1 GM : D560 à D900
| Références | A (mm) | B (mm) | C (°) | D (°) | J (mm) | K (mm) | L (mm) | Ø (mm) | Ø D (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 11043130 - ISONE®2.1 FTE70 Ø 100 mm | 97 |
70 |
45 |
18 |
420 |
100 |
100 |
1,8 |
||
| 11043131 - ISONE®2.1 FTE70 Ø 125 mm | 97 |
70 |
32 |
8 |
420 |
125 |
125 |
2,2 |
||
| 11043132 - ISONE®2.1 FTE70 Ø 160 mm | 97 |
70 |
15 |
420 |
160 |
160 |
2,8 |
|||
| 11043133 - ISONE®2.1 FTE70 Ø 200 mm | 97 |
70 |
420 |
200 |
200 |
3,5 |
||||
| 11043134 - ISONE®2.1 FTE70 Ø 250 mm | 97 |
70 |
420 |
250 |
250 |
3,7 |
||||
| 11043135 - ISONE®2.1 FTE70 Ø 315 mm | 127 |
40 |
420 |
315 |
315 |
5,6 |
||||
| 11043136 - ISONE®2.1 FTE70 Ø 355 mm | 127 |
40 |
420 |
355 |
355 |
7,6 |
||||
| 11043137 - ISONE®2.1 FTE70 Ø 400 mm | 127 |
40 |
420 |
400 |
400 |
8,4 |
||||
| 11043138 - ISONE®2.1 FTE70 Ø 450 mm | 127 |
40 |
420 |
450 |
450 |
9,1 |
||||
| 11043139 - ISONE®2.1 FTE70 Ø 500 mm | 127 |
40 |
420 |
500 |
500 |
10,3 |
||||
| 11043140 - ISONE®2.1 FTE70 Ø 560 mm | 202 |
665 |
560 |
560 |
25,6 |
|||||
| 11043141 - ISONE®2.1 FTE70 Ø 630 mm | 254 |
735 |
630 |
630 |
32,3 |
|||||
| 11043142 - ISONE®2.1 FTE70 Ø 710 mm | 279 |
805 |
710 |
710 |
38 |
|||||
| 11043143 - ISONE®2.1 FTE70 Ø 800 mm | 329 |
905 |
800 |
800 |
45,5 |
|||||
| 11043144 - ISONE®2.1 FTE70 Ø 900 mm | 379 |
1005 |
900 |
900 |
54,5 |
|||||
| 11041307 - ISONE®2.1 FTE70 Ø 100 mm | 97 |
70 |
45 |
18 |
420 |
100 |
100 |
1,8 |
||
| 11041308 - ISONE®2.1 FTE70 Ø 100 mm + jeu de contact FDCU1 | 97 |
70 |
45 |
18 |
420 |
100 |
100 |
1,8 |
||
| 11041309 - ISONE®2.1 FTE70 Ø 100 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V | 97 |
70 |
45 |
18 |
420 |
100 |
100 |
1,8 |
||
| 11043178 - ISONE®2.1 FTE70 Ø 125 mm + jeu de contact FDCU1, en Stock | 97 |
70 |
32 |
8 |
420 |
125 |
125 |
2,1 |
||
| 11043398 - ISONE®2.1 FTE70 Ø 125 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V, en Stock | 97 |
70 |
32 |
8 |
420 |
125 |
125 |
2,1 |
||
| 11043399 - ISONE®2.1 FTE70 Ø 125 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur, en Stock | 97 |
70 |
32 |
8 |
420 |
125 |
125 |
2,1 |
||
| 11043416 - ISONE®2.1 FTE70 Ø 160 mm + jeu de contact FDCU1, en Stock | 97 |
70 |
15 |
420 |
160 |
160 |
2,7 |
|||
| 11043425 - ISONE®2.1 FTE70 Ø 160 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V, en Stock | 97 |
70 |
15 |
420 |
160 |
160 |
2,7 |
|||
| 11043426 - ISONE®2.1 FTE70 Ø 160 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur, en Stock | 97 |
70 |
15 |
420 |
160 |
160 |
2,7 |
|||
| 11043427 - ISONE®2.1 FTE70 Ø 200 mm + jeu de contact FDCU1, en Stock | 97 |
70 |
420 |
200 |
200 |
3,5 |
||||
| 11043428 - ISONE®2.1 FTE70 Ø 200 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V, en Stock | 97 |
70 |
420 |
200 |
200 |
3,5 |
||||
| 11043429 - ISONE®2.1 FTE70 Ø 200 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur, en Stock | 97 |
70 |
420 |
200 |
200 |
3,5 |
||||
| 11043436 - ISONE®2.1 FTE70 Ø 250 mm + jeu de contact FDCU1, en Stock | 97 |
70 |
420 |
250 |
250 |
3,6 |
||||
| 11043437 - ISONE®2.1 FTE70 Ø 250 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V, en Stock | 97 |
70 |
420 |
250 |
250 |
3,6 |
||||
| 11043438 - ISONE®2.1 FTE70 Ø 250 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur, en Stock | 97 |
70 |
420 |
250 |
250 |
3,6 |
||||
| 11043439 - ISONE®2.1 FTE70 Ø 315 mm + jeu de contact FDCU1, en Stock | 127 |
40 |
420 |
315 |
315 |
5,6 |
||||
| 11043466 - ISONE®2.1 FTE70 Ø 315 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V, en Stock | 127 |
40 |
420 |
315 |
315 |
5,6 |
||||
| 11043467 - ISONE®2.1 FTE70 Ø 315 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur, en Stock | 127 |
40 |
420 |
315 |
315 |
5,6 |
||||
| 11041312 - ISONE®2.1 FTE70 Ø 355 mm + jeu de contact FDCU1 | 127 |
40 |
420 |
355 |
355 |
7,6 |
||||
| 11041313 - ISONE®2.1 FTE70 Ø 355 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V | 127 |
40 |
420 |
355 |
355 |
7,6 |
||||
| 11041314 - ISONE®2.1 FTE70 Ø 355 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur | 127 |
40 |
420 |
355 |
355 |
7,6 |
||||
| 11041316 - ISONE®2.1 FTE70 Ø 400 mm + jeu de contact FDCU1 | 127 |
40 |
420 |
400 |
400 |
8,4 |
||||
| 11041317 - ISONE®2.1 FTE70 Ø 400 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V | 127 |
40 |
420 |
400 |
400 |
8,4 |
||||
| 11041318 - ISONE®2.1 FTE70 Ø 400 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur | 127 |
40 |
420 |
400 |
400 |
8,4 |
||||
| 11041319 - ISONE®2.1 FTE70 Ø 450 mm | 127 |
40 |
420 |
450 |
450 |
9,1 |
||||
| 11041320 - ISONE®2.1 FTE70 Ø 450 mm + jeu de contact FDCU1 | 127 |
40 |
420 |
450 |
450 |
9,1 |
||||
| 11041321 - ISONE®2.1 FTE70 Ø 450 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V | 127 |
40 |
420 |
450 |
450 |
9,1 |
||||
| 11041322 - ISONE®2.1 FTE70 Ø 450 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur | 127 |
40 |
420 |
450 |
450 |
9,1 |
||||
| 11041323 - ISONE®2.1 FTE70 Ø 500 mm | 127 |
40 |
420 |
500 |
500 |
10,3 |
||||
| 11041324 - ISONE®2.1 FTE70 Ø500 mm + jeu de contact FDCU1 | 127 |
40 |
420 |
500 |
500 |
10,3 |
||||
| 11041325 - ISONE®2.1 FTE70 Ø 500 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V | 127 |
40 |
420 |
500 |
500 |
10,3 |
||||
| 11041326 - ISONE®2.1 FTE70 Ø500 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur | 127 |
40 |
420 |
500 |
500 |
10,3 |
||||
| 11043346 - ISONE®2.1 FTE70 Ø 125 mm Stock | 97 |
70 |
32 |
8 |
420 |
125 |
125 |
2,2 |
||
| 11043347 - ISONE®2.1 FTE70 Ø 160 mm Stock | 97 |
70 |
15 |
420 |
160 |
160 |
2,8 |
|||
| 11043348 - ISONE®2.1 FTE70 Ø 200 mm Stock | 97 |
70 |
420 |
200 |
200 |
3,5 |
||||
| 11043349 - ISONE®2.1 FTE70 Ø 250 mm Stock | 97 |
70 |
420 |
250 |
250 |
3,7 |
||||
| 11043371 - ISONE®2.1 FTE70 Ø 315 mm Stock | 127 |
40 |
420 |
315 |
315 |
5,6 |
||||
| 11043378 - ISONE®2.1 FTE70 Ø 355 mm Stock | 127 |
40 |
420 |
355 |
355 |
7,6 |
||||
| 11043379 - ISONE®2.1 FTE70 Ø 400 mm Stock | 127 |
40 |
420 |
400 |
400 |
8,4 |
||||
| 11041310 - ISONE®2.1 FTE70 Ø 100 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur | 97 |
70 |
45 |
18 |
420 |
100 |
100 |
2 |
| Références | Perte de charge à 2 m/s (Pa) | Perte de charge à 4 m/s (Pa) | Perte de charge à 6 m/s (Pa) | Perte de charge à 8 m/s (Pa) | Perte de charge à 10 m/s (Pa) | Perte de charge à 12 m/s (Pa) |
|---|---|---|---|---|---|---|
| 11043130 - ISONE®2.1 FTE70 Ø 100 mm | 3 |
10 |
22 |
39 |
61 |
87 |
| 11043131 - ISONE®2.1 FTE70 Ø 125 mm | 2 |
7 |
15 |
27 |
41 |
58 |
| 11043132 - ISONE®2.1 FTE70 Ø 160 mm | 2 |
5 |
11 |
19 |
30 |
42 |
| 11043133 - ISONE®2.1 FTE70 Ø 200 mm | 2 |
5 |
10 |
17 |
26 |
37 |
| 11043134 - ISONE®2.1 FTE70 Ø 250 mm | 1 |
4 |
8 |
13 |
20 |
29 |
| 11043135 - ISONE®2.1 FTE70 Ø 315 mm | 1 |
4 |
8 |
13 |
20 |
28 |
| 11043136 - ISONE®2.1 FTE70 Ø 355 mm | 1 |
4 |
7 |
12 |
18 |
25 |
| 11043137 - ISONE®2.1 FTE70 Ø 400 mm | 1 |
3 |
7 |
11 |
16 |
23 |
| 11043138 - ISONE®2.1 FTE70 Ø 450 mm | 1 |
3 |
6 |
9 |
14 |
19 |
| 11043139 - ISONE®2.1 FTE70 Ø 500 mm | 1 |
3 |
5 |
8 |
13 |
18 |
| 11043140 - ISONE®2.1 FTE70 Ø 560 mm | 1 |
2 |
5 |
9 |
14 |
21 |
| 11043141 - ISONE®2.1 FTE70 Ø 630 mm | 1 |
4 |
8 |
15 |
23 |
34 |
| 11043142 - ISONE®2.1 FTE70 Ø 710 mm | 1 |
3 |
7 |
12 |
18 |
26 |
| 11043143 - ISONE®2.1 FTE70 Ø 800 mm | 1 |
2 |
5 |
8 |
13 |
19 |
| 11043144 - ISONE®2.1 FTE70 Ø 900 mm | 1 |
2 |
5 |
8 |
13 |
18 |
| 11041307 - ISONE®2.1 FTE70 Ø 100 mm | 3 |
10 |
22 |
39 |
61 |
87 |
| 11041308 - ISONE®2.1 FTE70 Ø 100 mm + jeu de contact FDCU1 | 3 |
10 |
22 |
39 |
61 |
87 |
| 11041309 - ISONE®2.1 FTE70 Ø 100 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V | 3 |
10 |
22 |
39 |
61 |
87 |
| 11043178 - ISONE®2.1 FTE70 Ø 125 mm + jeu de contact FDCU1, en Stock | 2 |
7 |
15 |
27 |
41 |
58 |
| 11043398 - ISONE®2.1 FTE70 Ø 125 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V, en Stock | 2 |
7 |
15 |
27 |
41 |
58 |
| 11043399 - ISONE®2.1 FTE70 Ø 125 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur, en Stock | 2 |
7 |
15 |
27 |
41 |
58 |
| 11043416 - ISONE®2.1 FTE70 Ø 160 mm + jeu de contact FDCU1, en Stock | 2 |
5 |
11 |
19 |
30 |
42 |
| 11043425 - ISONE®2.1 FTE70 Ø 160 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V, en Stock | 2 |
5 |
11 |
19 |
30 |
42 |
| 11043426 - ISONE®2.1 FTE70 Ø 160 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur, en Stock | 2 |
5 |
11 |
19 |
30 |
42 |
| 11043427 - ISONE®2.1 FTE70 Ø 200 mm + jeu de contact FDCU1, en Stock | 2 |
5 |
10 |
17 |
26 |
37 |
| 11043428 - ISONE®2.1 FTE70 Ø 200 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V, en Stock | 2 |
5 |
10 |
17 |
26 |
37 |
| 11043429 - ISONE®2.1 FTE70 Ø 200 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur, en Stock | 2 |
5 |
10 |
17 |
26 |
37 |
| 11043436 - ISONE®2.1 FTE70 Ø 250 mm + jeu de contact FDCU1, en Stock | 1 |
4 |
8 |
13 |
20 |
29 |
| 11043437 - ISONE®2.1 FTE70 Ø 250 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V, en Stock | 1 |
4 |
8 |
13 |
20 |
29 |
| 11043438 - ISONE®2.1 FTE70 Ø 250 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur, en Stock | 1 |
4 |
8 |
13 |
20 |
29 |
| 11043439 - ISONE®2.1 FTE70 Ø 315 mm + jeu de contact FDCU1, en Stock | 1 |
4 |
8 |
13 |
20 |
28 |
| 11043466 - ISONE®2.1 FTE70 Ø 315 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V, en Stock | 1 |
4 |
8 |
13 |
20 |
28 |
| 11043467 - ISONE®2.1 FTE70 Ø 315 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur, en Stock | 1 |
4 |
8 |
13 |
20 |
28 |
| 11041312 - ISONE®2.1 FTE70 Ø 355 mm + jeu de contact FDCU1 | 1 |
4 |
7 |
12 |
18 |
25 |
| 11041313 - ISONE®2.1 FTE70 Ø 355 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V | 1 |
4 |
7 |
12 |
18 |
25 |
| 11041314 - ISONE®2.1 FTE70 Ø 355 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur | 1 |
4 |
7 |
12 |
18 |
25 |
| 11041316 - ISONE®2.1 FTE70 Ø 400 mm + jeu de contact FDCU1 | 1 |
3 |
7 |
11 |
16 |
23 |
| 11041317 - ISONE®2.1 FTE70 Ø 400 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V | 1 |
3 |
7 |
11 |
16 |
23 |
| 11041318 - ISONE®2.1 FTE70 Ø 400 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur | 1 |
3 |
7 |
11 |
16 |
23 |
| 11041319 - ISONE®2.1 FTE70 Ø 450 mm | 1 |
3 |
6 |
9 |
14 |
19 |
| 11041320 - ISONE®2.1 FTE70 Ø 450 mm + jeu de contact FDCU1 | 1 |
3 |
6 |
9 |
14 |
19 |
| 11041321 - ISONE®2.1 FTE70 Ø 450 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V | 1 |
3 |
6 |
9 |
14 |
19 |
| 11041322 - ISONE®2.1 FTE70 Ø 450 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur | 1 |
3 |
6 |
9 |
14 |
19 |
| 11041323 - ISONE®2.1 FTE70 Ø 500 mm | 1 |
3 |
5 |
8 |
13 |
18 |
| 11041324 - ISONE®2.1 FTE70 Ø500 mm + jeu de contact FDCU1 | 1 |
3 |
5 |
8 |
13 |
18 |
| 11041325 - ISONE®2.1 FTE70 Ø 500 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V | 1 |
3 |
5 |
8 |
13 |
18 |
| 11041326 - ISONE®2.1 FTE70 Ø500 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur | 1 |
3 |
5 |
8 |
13 |
18 |
| 11043346 - ISONE®2.1 FTE70 Ø 125 mm Stock | 2 |
7 |
15 |
27 |
41 |
58 |
| 11043347 - ISONE®2.1 FTE70 Ø 160 mm Stock | 2 |
5 |
11 |
19 |
30 |
42 |
| 11043348 - ISONE®2.1 FTE70 Ø 200 mm Stock | 2 |
5 |
10 |
17 |
26 |
37 |
| 11043349 - ISONE®2.1 FTE70 Ø 250 mm Stock | 1 |
4 |
8 |
13 |
20 |
29 |
| 11043371 - ISONE®2.1 FTE70 Ø 315 mm Stock | 1 |
4 |
8 |
13 |
20 |
28 |
| 11043378 - ISONE®2.1 FTE70 Ø 355 mm Stock | 1 |
4 |
7 |
12 |
18 |
25 |
| 11043379 - ISONE®2.1 FTE70 Ø 400 mm Stock | 1 |
3 |
7 |
11 |
16 |
23 |
| 11041310 - ISONE®2.1 FTE70 Ø 100 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur | 3 |
10 |
22 |
39 |
61 |
87 |
- Numéro PV CE : 1812-CPR-1837
- 1: montage sur mur béton EI120
- 2: montage sur dalle béton EI120
- 3: montage sur cloison légère EI120 avec talons additionnels
- 4 : montage sur carreaux de plätre EI120 avec talons additionnels
- 5: montage sur cloison légère EI60 avec chevetre post montage
Références produits et accessoires
-
-
-
-
-
-
-
-
-
-
-
-
-
-
ISONE®2.1 FTE70 Ø 100 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V11041309391,00 € (H.T.) -
-
ISONE®2.1 FTE70 Ø 355 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V11041313548,00 € (H.T.)
-
ISONE®2.1 FTE70 Ø 355 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur11041314829,00 € (H.T.)
-
-
ISONE®2.1 FTE70 Ø 400 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V11041317572,00 € (H.T.)
-
ISONE®2.1 FTE70 Ø 400 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur11041318853,00 € (H.T.)
-
-
-
ISONE®2.1 FTE70 Ø 450 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V11041321608,00 € (H.T.)
-
ISONE®2.1 FTE70 Ø 450 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur11041322890,00 € (H.T.)
-
-
-
ISONE®2.1 FTE70 Ø 500 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V11041325625,00 € (H.T.)
-
ISONE®2.1 FTE70 Ø500 mm + jeu de contact FDCU1 + bobine émission VDS 24/48V + moteur11041326906,00 € (H.T.)
Documents
Showing 1 - y of
document
-
ISONE®2.1 Documentation Technico-CommercialeDocumentations Technique & Commerciale15 Mo
-
ISONE®2.1 Textes de prescription courtsTextes de Prescription431 Ko
-
ISONE®2.1 Textes de prescription détaillésTextes de Prescription439 Ko
-
ISONE®2.1 Circulaire - Certificat NF537Conformités259 Ko
-
ISONE® 2.1 Circulaire - Déclaration de Performance (DOP)Conformités122 Ko
-
ISONE®2.1 Circulaire - Rapport de classement au feuConformités2 Mo
-
ISONE®2 Circulaire - Profil Environnemental Produit (PEP)Conformités1 Mo
-
ISONE® 2.1 Circulaire - NoticeNotices4 Mo
-
ISONE®2.1 Kits accessoires PM - Notice d'installationNotices1 Mo
-
ISONE®2.1 Kits accessoires GM - NoticeNotices191 Ko
-
ISONE®2.1 - Certificat de constance des performancesConformités4 Mo
2 logiciels
-
Plateforme logiciel métier de conception de projets de ventilation
