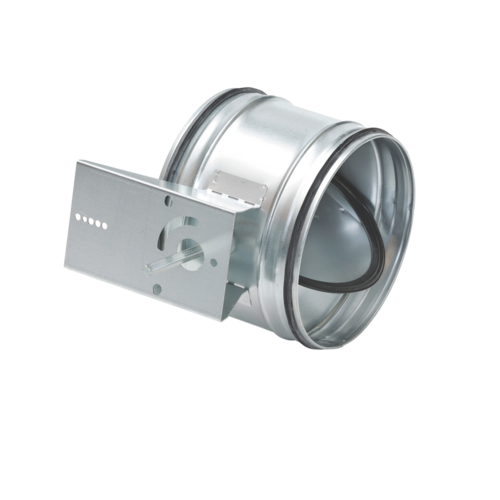

Registre d'Isolement Motorisable RGEM
Isolement d'une branche de réseau
Registre d'Isolement Motorisable RGEM
Isolement d'une branche de réseau
Le registre RGE Motorisable permet d'équilibrer et d'isoler avec un moteur un réseau circulaire tout en garantissant un très faible taux de fuite.
Registre d'Isolement Motorisable RGEM
Le registre RGE équilibre les débits et isole un réseau circulaire. Il possède un disque avec joint pour minimiser la fuite entre l'amont et l'aval de celui-ci en position fermée et des joints d'étanchéité double lèvres à chaque jonction pour assurer la continuité avec le reste du réseau. Il est facilement motorisable grâce à sa platine dont la position haute permet une isolation rapportée sans la recouvrir.
Les + produits
- étanchéité classe D selon EN 1751,
- montage aisé d'un moteur.
L'ouverture et la fermeture du volet du RGE Motorisable se réalisent grâce à un moteur qui doit être installé sur la platine.
- acier galvanisé,
-
étanchéité amont/aval du disque :
- jusqu'au diamètre 160 mm inclus : classe 3 selon EN 1751,
- à partir du diamètre 200 mm : classe 4 selon EN 1751,
- étanchéité du produit classe D selon EN 12 237,
- platine de motorisation incluse,
- motorisation : 2 N.m pour les RGE Ø 125 à 200 et 4-5 N.m au-delà,
- température de fonctionnement : jusqu'à +120°C.
- en conduit circulaire.
| Références | Matériau principal | Matière de l'isolant |
|---|---|---|
| 11055216 - RGE Ø100 Motorisable | ||
| 11055217 - RGE Ø125 Motorisable | ||
| 11055218 - RGE Ø160 Motorisable | ||
| 11055219 - RGE Ø200 Motorisable | ||
| 11055220 - RGE Ø250 Motorisable | ||
| 11055221 - RGE Ø315 Motorisable | ||
| 11055231 - RGE Ø355 Motorisable | Acier galvanisé |
|
| 11055232 - RGE Ø400 Motorisable | Acier galvanisé |
|
| 11055233 - RGE Ø450 Motorisable | Acier galvanisé |
|
| 11055234 - RGE Ø500 Motorisable | Acier galvanisé |
| Références | H (mm) | L (mm) | Ø (mm) | Poids (kg) | Poids à vide (kg) |
|---|---|---|---|---|---|
| 11055216 - RGE Ø100 Motorisable | 50 |
158 |
100 |
0,68 |
|
| 11055217 - RGE Ø125 Motorisable | 50 |
158 |
125 |
0,79 |
|
| 11055218 - RGE Ø160 Motorisable | 50 |
158 |
160 |
0,93 |
|
| 11055219 - RGE Ø200 Motorisable | 50 |
158 |
200 |
1,15 |
|
| 11055220 - RGE Ø250 Motorisable | 50 |
178 |
250 |
1,3 |
|
| 11055221 - RGE Ø315 Motorisable | 55 |
178 |
315 |
1,95 |
|
| 11055231 - RGE Ø355 Motorisable | 55 |
198 |
355 |
2,1 |
|
| 11055232 - RGE Ø400 Motorisable | 55 |
198 |
400 |
2,4 |
|
| 11055233 - RGE Ø450 Motorisable | 55 |
238 |
450 |
3,0 |
|
| 11055234 - RGE Ø500 Motorisable | 55 |
238 |
500 |
3,4 |
| Références | Classe d'étanchéité à l'air | Classe d'étanchéité à l'air amont / aval |
|---|---|---|
| 11055216 - RGE Ø100 Motorisable | D |
3 |
| 11055217 - RGE Ø125 Motorisable | D |
3 |
| 11055218 - RGE Ø160 Motorisable | D |
3 |
| 11055219 - RGE Ø200 Motorisable | D |
3 |
| 11055220 - RGE Ø250 Motorisable | D |
3 |
| 11055221 - RGE Ø315 Motorisable | D |
3 |
| 11055231 - RGE Ø355 Motorisable | D |
4 |
| 11055232 - RGE Ø400 Motorisable | D |
4 |
| 11055233 - RGE Ø450 Motorisable | D |
4 |
| 11055234 - RGE Ø500 Motorisable | D |
4 |
