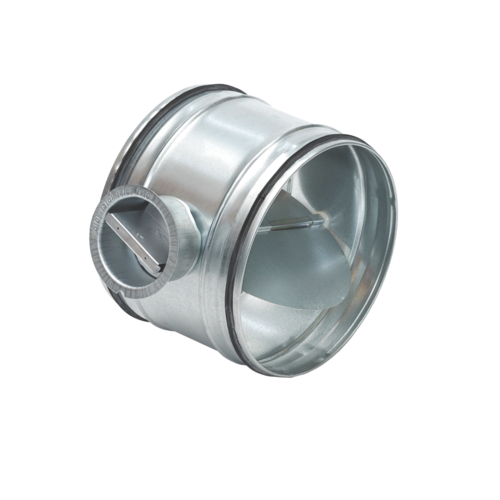

Registre d'Equilibrage Circulaire RG à joints
Equilibrage de débit
Registre d'Equilibrage Circulaire RG à joints
Equilibrage de débit
Le registre RG à joints permet d'équilibrer un réseau circulaire tout en garantissant un très faible taux de fuite classe D (jusqu'à D315 inclus) ou C (à partir du D355).
Registre d'Equilibrage Circulaire RG à joints
Le registre RG à joints équilibre les débits d'un réseau circulaire. Il possède des joints d'étanchéité double lèvres à chaque jonction pour minimiser la fuite avec le reste du réseau. Et son cavalier haut permet une isolation rapportée sans recouvrir la poignée.
Les + produits
- étanchéité classe D (jusqu'au diamètre 315 mm inclus) selon EN 1751.
L'ouverture et la fermeture du registre RG à joints se réalisent grâce à la rotation de la poignée située sur un cavalier.
- étanchéité classe D (jusqu'au diamètre 315 mm inclus) et classe C (à partir du diamètre 355 mm) selon EN 1751,
- acier galvanisé,
- poignée métallique,
- motorisable à partir du diamètre 355 mm grâce au kit platine de motorisation à se procurer séparément.
- en conduit circulaire.
| Matière de l'isolant |
|---|
| Références | H (mm) | L (mm) | Ø (mm) | Poids (kg) |
|---|---|---|---|---|
| 11098441 - RG GALVA +JOINT - D125 | 70 |
200 |
125 |
0,65 |
| 11098442 - RG GALVA +JOINT - D160 | 70 |
200 |
160 |
0,80 |
| 11098443 - RG GALVA +JOINT - D200 | 70 |
200 |
200 |
1,00 |
| 11098444 - RG GALVA +JOINT - D250 | 70 |
200 |
250 |
1,25 |
| 11098445 - RG GALVA +JOINT - D315 | 70 |
200 |
315 |
1,60 |
| 11098446 - RG GALVA +JOINT - D355 | 80 |
202 |
355 |
2,13 |
| 11098447 - RG GALVA +JOINT - D400 | 80 |
202 |
400 |
2,49 |
| 11098448 - RG GALVA +JOINT - D450 | 80 |
202 |
450 |
2,90 |
| 11098449 - RG GALVA +JOINT - D500 | 80 |
202 |
500 |
3,35 |
| 11098450 - RG GALVA +JOINT - D560 | 80 |
202 |
560 |
3,54 |
| Références | Classe d'étanchéité à l'air | Classe d'étanchéité à l'air amont / aval |
|---|---|---|
| 11098441 - RG GALVA +JOINT - D125 | D |
Sans |
| 11098442 - RG GALVA +JOINT - D160 | D |
Sans |
| 11098443 - RG GALVA +JOINT - D200 | D |
Sans |
| 11098444 - RG GALVA +JOINT - D250 | D |
Sans |
| 11098445 - RG GALVA +JOINT - D315 | D |
Sans |
| 11098446 - RG GALVA +JOINT - D355 | C |
Sans |
| 11098447 - RG GALVA +JOINT - D400 | C |
Sans |
| 11098448 - RG GALVA +JOINT - D450 | C |
Sans |
| 11098449 - RG GALVA +JOINT - D500 | C |
Sans |
| 11098450 - RG GALVA +JOINT - D560 | C |
Sans |
