Série SR 145 - acier
Bouche à noyau
Série SR 145 - acier
Bouche à noyau
Bouche à noyau en acier au débit réglable sur site assurant le soufflage d'air.
Série SR 145 - acier
La bouche SR 145 a un noyau réglable qui permet d'ajuster sur site le débit d'air de soufflage du local.
Les + produits
- Débit réglable
- Manchette de raccordement murale incluse
La bouche SR 145 est munie d'un noyau réglable pour ajuster sur site le débit d'air.
- acier avec peinture époxy blanc RAL 9003 mat30%,
- débit réglable grâce au noyau blocable par contre-écrou,
- anneau extérieur muni d'un joint d'étanchéité,
- manchette de raccordement murale incluse.
- montage mural ou plafond,
- fixation directement dans le conduit à l’aide d’une manchette de raccordement.

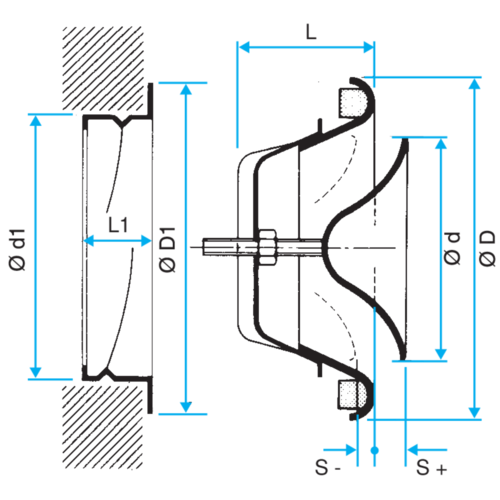

| Références | L (mm) | L1 (mm) | L2 (mm) | P1 (mm) | Ø A (mm) | Ø D (mm) | Ø raccordement (mm) |
|---|---|---|---|---|---|---|---|
| 11052204 - SR 145 D100 | 40 |
50 |
130 |
62 |
100 |
132 |
100 |
| 11052205 - SR 145 D125 | 46 |
50 |
130 |
62 |
125 |
160 |
125 |
| 11052206 - SR 145 D160 | 54 |
50 |
130 |
62 |
160 |
193 |
160 |
| 11052207 - SR 145 D200 | 64 |
50 |
130 |
62 |
200 |
245 |
200 |
| Références | Débit de confort (m³/h) pour Lw < NR 30 |
|---|---|
| 11052204 - SR 145 D100 | 80 |
| 11052205 - SR 145 D125 | 100 |
| 11052206 - SR 145 D160 | 150 |
| 11052207 - SR 145 D200 | 190 |
