Série SR 143 - acier
Bouche à noyau
Série SR 143 - acier
Bouche à noyau

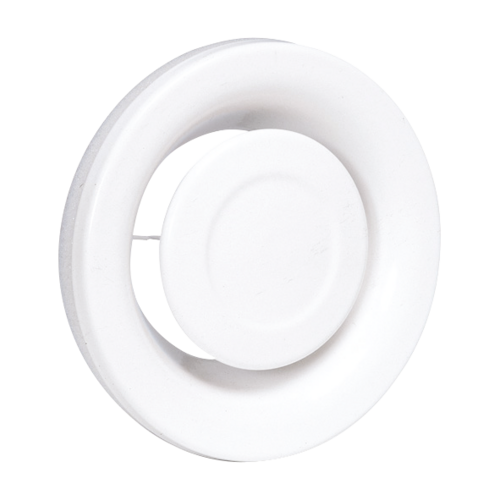

La bouche à noyau SR 143 en acier au débit réglable sur site assure la reprise d'air.
Série SR 143 - acier
La bouche SR 143 a un noyau réglable qui permet d'ajuster sur site le débit d'air de reprise du local.
Les + produits
- débit réglable,
- manchette de raccordement murale incluse.
La bouche SR 143 est munie d'un noyau réglable pour ajuster sur site le débit d'air.
- acier avec peinture époxy blanc RAL 9003 mat 30%,
- débit réglable grâce au noyau blocable par contre-écrou,
- anneau extérieur muni d'un joint d'étanchéité,
- manchette de raccordement murale incluse,
- montage mural ou plafond
- montage mural ou plafond,
- fixation directement dans le conduit à l’aide d’une manchette de raccordement.
| Références | Matériau principal |
|---|---|
| 11052226 - SR 143 D100 | |
| 11052227 - SR 143 D125 | |
| 11052228 - SR 143 D160 | |
| 11052229 - SR 143 D200 | |
| 11052225 - SR 143 D80 | Aluminium |

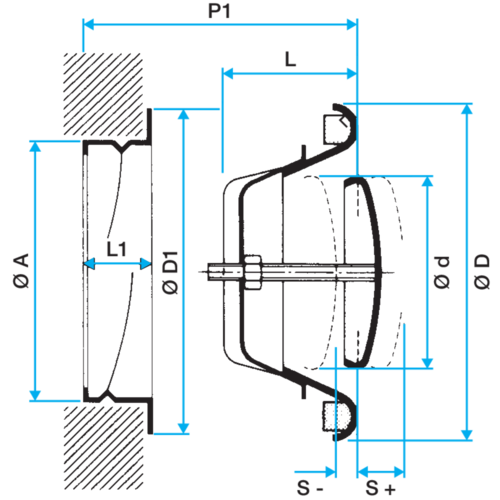

| Références | L (mm) | L1 (mm) | L2 (mm) | P1 (mm) | Ø A (mm) | Ø D (mm) | Ø raccordement (mm) |
|---|---|---|---|---|---|---|---|
| 11052226 - SR 143 D100 | 47 |
50 |
130 |
62 |
100 |
137 |
100 |
| 11052227 - SR 143 D125 | 49 |
50 |
130 |
62 |
125 |
161 |
125 |
| 11052228 - SR 143 D160 | 60 |
50 |
130 |
62 |
160 |
218 |
160 |
| 11052229 - SR 143 D200 | 75 |
50 |
130 |
62 |
200 |
248 |
200 |
| 11052225 - SR 143 D80 | D80 |
| Références | Débit de confort (m³/h) pour Lw < NR 30 |
|---|---|
| 11052226 - SR 143 D100 | 80 |
| 11052227 - SR 143 D125 | 100 |
| 11052228 - SR 143 D160 | 150 |
| 11052229 - SR 143 D200 | 190 |
| 11052225 - SR 143 D80 |
