Série SR 135 - acier
Bouche à noyau
Série SR 135 - acier
Bouche à noyau
La bouche à noyau SR 135 esthétique réglable assure la diffusion ou la reprise d'air avec un faible niveau acoustique.
Série SR 135 - acier
La bouche SR 135 a une esthétique très discrète pour faciliter son intégration au mur ou au plafond. Grâce à son noyau acoustique absorbant, elle est aussi très discrète phoniquement. Enfin, le débit d'air peut-être ajusté via son noyau réglable.
Les + produits
- esthétique,
- faible niveau acoustique,
- débit réglable.
- manchette de raccordement paroi ou plafond fournie.
La bouche SR 135 est munie d'un noyau réglable pour ajuster sur site le débit d'air. Son noyau central est également pourvu d'un absorbant acoustique pour assurer un faible niveau sonore dans le local.
- acier avec peinture époxy blanc RAL 9003 avec 30% de brillance,
- débit réglable grâce au noyau blocable par contre-écrou,
- absorbant acoustique au niveau du noyau.
- montage mural ou plafond,
- fixation directement dans le conduit à l’aide de ressorts à friction fournis, ou à l’aide d’une manchette de raccordement.
| Références | Matériau principal |
|---|---|
| 11052272 | Aluminium |
| 11052276 - SR 135 D80 S/E ACOUS RAL9003 | |
| 11052277 - SR 135 D100 S/E ACOUS RAL9003 | |
| 11052278 - SR 135 D125 S/E ACOUS RAL9003 | |
| 11052279 - SR 135 D160 S/E ACOUS RAL9003 | |
| 11052280 - SR 135 D200 S/E ACOUS RAL9003 | |
| 11052271 | |
| 11052273 | |
| 11052274 |

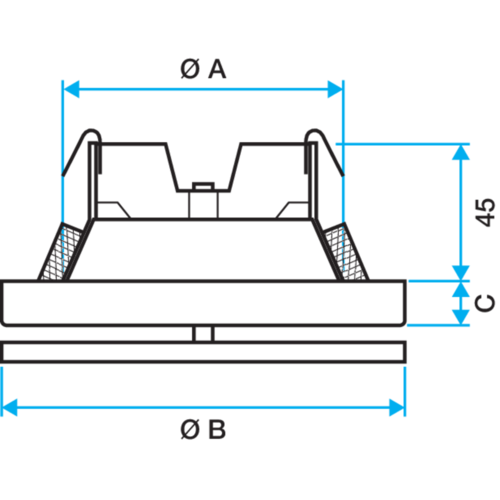

| Références | C (mm) | Ø (mm) | Ø A (mm) | Ø B (mm) | Ø raccordement (mm) |
|---|---|---|---|---|---|
| 11052272 | |||||
| 11052276 - SR 135 D80 S/E ACOUS RAL9003 | 15 |
80 |
80 |
106 |
80 |
| 11052277 - SR 135 D100 S/E ACOUS RAL9003 | 15 |
100 |
100 |
135 |
100 |
| 11052278 - SR 135 D125 S/E ACOUS RAL9003 | 15 |
125 |
125 |
160 |
125 |
| 11052279 - SR 135 D160 S/E ACOUS RAL9003 | 15 |
160 |
160 |
194 |
160 |
| 11052280 - SR 135 D200 S/E ACOUS RAL9003 | 18 |
200 |
200 |
238 |
200 |
| 11052271 | |||||
| 11052273 | |||||
| 11052274 |
| Références | Débit de confort pour Lw < NR 25 (m³/h) |
|---|---|
| 11052272 | |
| 11052276 - SR 135 D80 S/E ACOUS RAL9003 | 40 |
| 11052277 - SR 135 D100 S/E ACOUS RAL9003 | 80 |
| 11052278 - SR 135 D125 S/E ACOUS RAL9003 | 150 |
| 11052279 - SR 135 D160 S/E ACOUS RAL9003 | 250 |
| 11052280 - SR 135 D200 S/E ACOUS RAL9003 | 300 |
| 11052271 | |
| 11052273 | |
| 11052274 |
