Série BIM2 320 - aluminium
Petit terminal
Série BIM2 320 - aluminium
Petit terminal
Le petit terminal BIM2 320 permet le soufflage en plafond dans toutes applications de ventilation simple ou double flux des petits locaux tertiaires.
Série BIM2 320 - aluminium

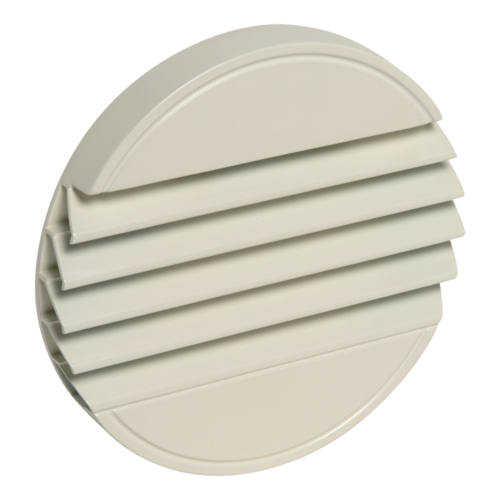

Le BIM2 320 est un petit terminal esthétique en aluminium pour le soufflage en plafond avec une déflection de 90° dans toutes applications de ventilation simple ou double flux des petits locaux tertiaires. Il s'installe au plafond et est disponible du Ø 125 au Ø 200 mm.
Les + produits
- esthétique moderne,
- très belle finition,
- installation simple dans tous types de plafonds.
Le petit terminal BIM2 320 permet le soufflage en plafond avec une déflection de 90° pour toutes applications de ventilation simple ou double flux dans les petits locaux tertiaires.
- bouche en aluminium injecté de très belle finition,
- déflection 90°,
- finition peinture époxy, teinte blanc RAL 9010 mat 30%,
- fixation par clips dans le manchon métallique dédié,
- manchette munie de pattes pour une installation rapide "quart de tour" adaptée aux plafonds types BA13 ou staff.
- positionnement en plafond,
- en montage plafond, impératif de mettre le câble de sécurité fourni.
| Références | Matériau principal | Matière de l'isolant | Type de finition | Couleur |
|---|---|---|---|---|
| 11052314 | Aluminium |
|||
| 11052315 | Aluminium |
|||
| 11052316 | Aluminium |
|||
| 11052297 - BIM2 320 Blanc - D125 | Aluminium |
Peinture époxy |
Blanc |
|
| 11052298 - BIM2 320 Blanc - D160 | Aluminium |
Peinture époxy |
Blanc |
|
| 11052299 - BIM2 320 Blanc - D200 | Aluminium |
Peinture époxy |
Blanc |
| Références | C (mm) | D (mm) | F (mm) | H (mm) | Ø A (mm) | Ø B (mm) | Ø N (mm) | Ø raccordement (mm) |
|---|---|---|---|---|---|---|---|---|
| 11052314 | 125 |
|||||||
| 11052315 | 160 |
|||||||
| 11052316 | 200 |
|||||||
| 11052297 - BIM2 320 Blanc - D125 | 22 |
52 |
86 |
130 |
122 |
172 |
125 |
125 |
| 11052298 - BIM2 320 Blanc - D160 | 22 |
52 |
120 |
127 |
157 |
213 |
160 |
160 |
| 11052299 - BIM2 320 Blanc - D200 | 22 |
52 |
136 |
127 |
172 |
253 |
200 |
200 |
| Références | Débit de confort pour Lp 10 A < 35 dB(A) (m³/h) |
|---|---|
| 11052314 | |
| 11052315 | |
| 11052316 | |
| 11052297 - BIM2 320 Blanc - D125 | 100 |
| 11052298 - BIM2 320 Blanc - D160 | 150 |
| 11052299 - BIM2 320 Blanc - D200 | 230 |
1. Fixer la gaine sur la manchette à l'aide d'un collier
2. Remonter le tout et fixer la manchette au plafond en la tournant
3. Installer le câble de sécurité fourni
4. Clipper la bouche dans la manchette
