Série AO 123 - aluminium
Grille plafond
Série AO 123 - aluminium
Grille plafond

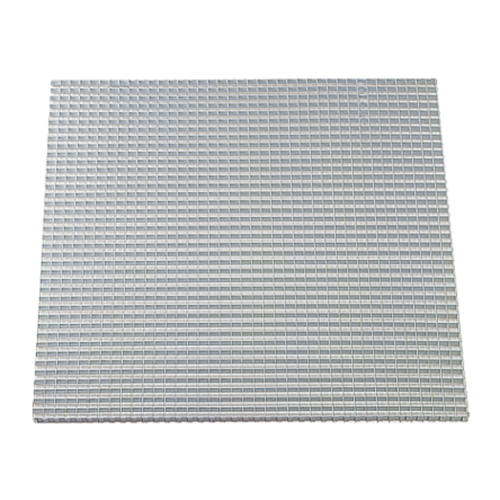

La grille de plafond en aluminium AO 123 permet la reprise d'air dans un local pour des installations de ventilation ou de conditionnement d'air.
Série AO 123 - aluminium
La grille AO 123 sans encadrement à mailles carrées droites de 15x15 mm se positionne en lieu et place d'une dalle de faux plafond.
Les + produits
- installation facile : dimensions adaptées aux dalles de faux plafond 600x600 mm.
La grille AO 123 sans encadrement à mailles carrées de 15x15 mm permet la bonne reprise de l'air dans le local à la place d'une dalle de faux plafond.
- grille sans encadrement,
- mailles carrées droites de 15x15 mm,
- aluminium avec peinture époxy blanche RAL 9003 30%.
- Gamme dimensionnelle adaptée aux dalles de faux plafonds standard
600 x 600 mm et 1 200 x 600 mm.
- Gamme dimensionnelle de 100 x 100 à 1 200 x 600 mm au pas de
25 mm en L et H pour la gamme étendue.
- en lieu et place d'une dalle de faux plafond,
- par gravité sur les supports en T.
| Références | Matériau principal | Matière de l'isolant | Type de finition | Couleur |
|---|---|---|---|---|
| 11002008 - AO 123 | Aluminium |
|||
| 11050662 - AO123Z F0 1198X598 RAL9003 30% STD | Aluminium |
Peinture époxy |
Blanc |
|
| 11050661 - AO123Z F0 598X598 RAL9003 30% STD | Aluminium |
Peinture époxy |
Blanc |
|
| 11050685 - AO 123Z F0 598X298 RAL9003 MAT 30% | Aluminium |

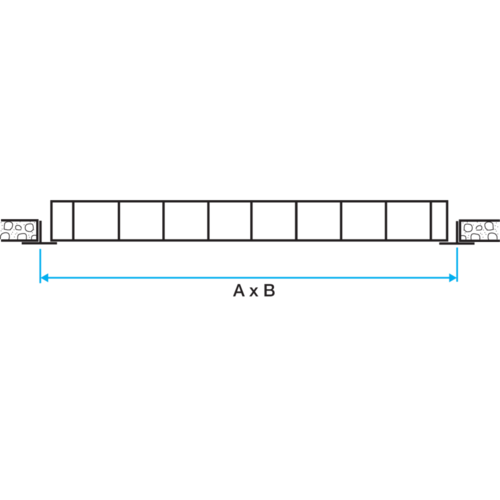

| Références | A (mm) | A x B* (mm) | B (mm) | Hauteur plénum (mm) |
|---|---|---|---|---|
| 11002008 - AO 123 | ||||
| 11050662 - AO123Z F0 1198X598 RAL9003 30% STD | 1200 |
1200X600 |
600 |
|
| 11050661 - AO123Z F0 598X598 RAL9003 30% STD | 600 |
600X600 |
600 |
300 |
| 11050685 - AO 123Z F0 598X298 RAL9003 MAT 30% |
| Références | Débit de confort pour Lw < NR 25 (m³/h) |
|---|---|
| 11002008 - AO 123 | |
| 11050662 - AO123Z F0 1198X598 RAL9003 30% STD | 2000 |
| 11050661 - AO123Z F0 598X598 RAL9003 30% STD | 1000 |
| 11050685 - AO 123Z F0 598X298 RAL9003 MAT 30% |
