Série SF 704 R TP - acier
Diffuseur plafonnier
Série SF 704 R TP - acier
Diffuseur plafonnier

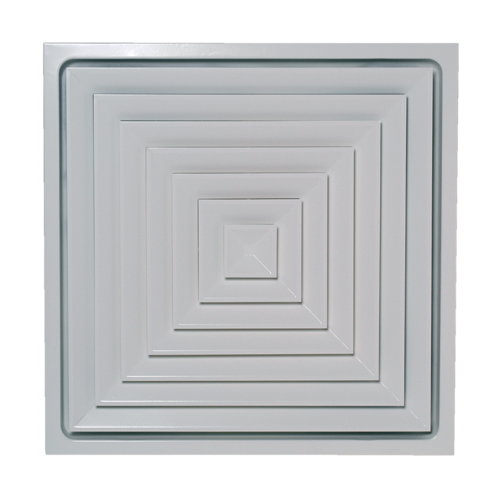

Le SF 704 R TP est un diffuseur carré plafonnier avec 4 directions de soufflage avec plénum intégré pour la diffusion d'air dans les locaux tertiaires.
Série SF 704 R TP - acier

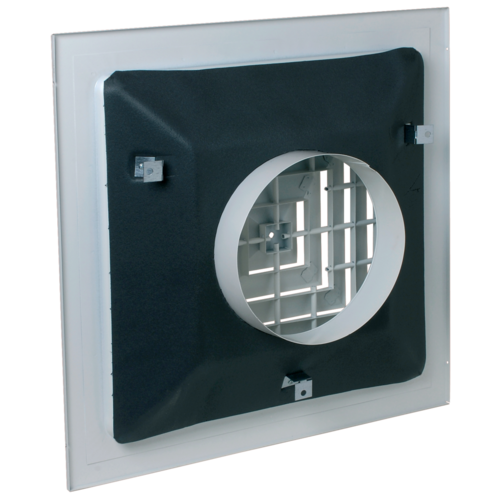

Le SF 704 R TP est un diffuseur plafonnier carré avec 4 directions de soufflage pour la diffusion d'air des systèmes de ventilation ou de conditionnement d'air dans les bâtiments tertiaires. Il intégre un plénum de raccordement en acier galvanisé. Ce diffuseur est en acier avec peinture époxy blanc RAL 9003 30% de brillance. Il s'installe au ras du plafond en lieu et place d'une dalle de plafond standard 600 x 600 mm. Il est adapté aux ossatures de plafond suspendus de type "Tbar".
Le diffuseur SF 704 R TP s'installe au plafond en lieu est place d'une dalle de plafond standard 600 x 600 mm. C'est un diffuseur carré en acier avec 4 directions de soufflage et plénum intégré.
- diffuseur plafonnier carré,
- soufflage horizontal multidirectionnel,
- 4 directions de soufflage,
- plénum de raccordement intégré au diffuseur,
- cadre extérieur et noyau en tôle d'acier profilée,
- noyau amovible et interchangeable,
- cadre largeur 27 mm,
- finition en peinture époxy blanc RAL 9003 30% de brillance,
- installation au ras du plafond en lieu et place d'un dalle de plafond standard 600 x 600 mm
- adapté aux ossatures de plafonds suspendus de type "Tbar".
-
accessoires :
- BR : registre type papillon avec 2 ou 4 lames en V selon le diamètre,
- isolation thermique extérieur du diffuseur.
Le diffuseur SF 704 R TP s'installe au ras du plafond en lieu et place d'une dalle de plafond standard 600 x 600 mm.
| Matière de l'isolant |
|---|
| Références | A x B* (mm) | C (mm) | F (mm) | Ø D (mm) | Dimensions A x B (mm) |
|---|---|---|---|---|---|
| 11051086 - SF704R TP F16 D160 Blanc AxB600x600 | 600X600 |
98 |
55 |
160 |
600X600 |
| 11051088 - SF704R TP F16 D250 Blanc AxB600x600 | 600X600 |
122 |
60 |
250 |
600X600 |
| 11051089 - SF704R TP F16 D315 Blanc AxB600x600 | 600X600 |
135 |
60 |
315 |
600X600 |
| 11051090 - SF704RIF(5) TP F16 D200 (AxB=600x600) | 600X600 |
108 |
60 |
200 |
600X600 |
| 11051091 - SF704RIF(5) TP F16 D250 (AxB=600x600) | 600X600 |
122 |
60 |
250 |
600X600 |
| 11051092 - SF704RIF(5) F16 D315 (AxB=600x600) | 600X600 |
135 |
60 |
315 |
600X600 |
| 11051087 - SF704R TP F16 D200 Blanc AxB600x600 | 600X600 |
108 |
60 |
200 |
600X600 |
| Références | Débit de confort < 35dBA (m³/h) |
|---|---|
| 11051086 - SF704R TP F16 D160 Blanc AxB600x600 | 300 |
| 11051088 - SF704R TP F16 D250 Blanc AxB600x600 | 450 |
| 11051089 - SF704R TP F16 D315 Blanc AxB600x600 | 930 |
| 11051090 - SF704RIF(5) TP F16 D200 (AxB=600x600) | 450 |
| 11051091 - SF704RIF(5) TP F16 D250 (AxB=600x600) | 450 |
| 11051092 - SF704RIF(5) F16 D315 (AxB=600x600) | 930 |
| 11051087 - SF704R TP F16 D200 Blanc AxB600x600 | 450 |
