Série SC 831 - acier
Diffuseur plafonnier
Série SC 831 - acier
Diffuseur plafonnier
Le SC 831 est un diffuseur circulaire concentrique en acier pour la diffusion d'air fixe et un soufflage horizontal.
Série SC 831 - acier

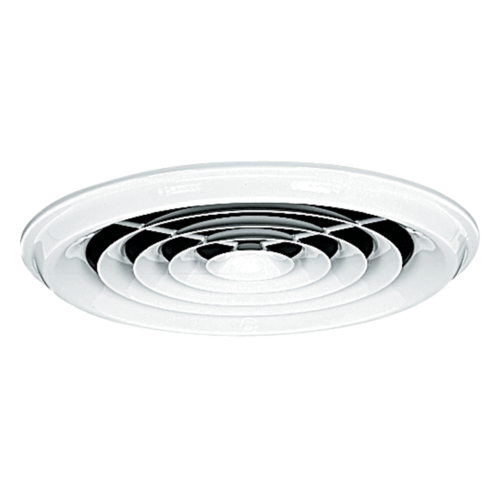

Le SC 831 est un diffuseur circulaire concentrique fixe en acier pour la diffusion d'air des systèmes de ventilation ou de conditionnement d'air dans les bâtiments tertiaires. Il se raccorde directement à un conduit ou à l'aide d'un plénum afin de permettre une diffusion d'air fixe, horizontale et homogène. Ce diffuseur est en acier avec peinture époxy blanc RAL 9003 mat 30% de brillance.
Le diffuseur SC 831 s'installe directement sur un conduit ou en plafond à l'aide d'un plénum de raccordement afin de permettre une diffusion d'air fixe et horizontal homogène.
- diffuseur circulaire concentrique fixe en acier SC 831,
- cône circulaire concentrique en acier embouti,
-
acier avec peinture époxy :
- standard : blanc RAL 9003 mat 30% de brillance,
- option : autre RAL.
-
fixation :
- apparente dans le plafond par vis au niveau du cône extérieur,
- raccordement sur circuit circulaire avec anneau de montage FR ou registre BY.
-
raccordement :
- sur conduit circulaire diamètre 160 à 355 mm,
- à l'aide d'un plénum.
-
accessoires :
- anneau de montage FR en acier,
- registre BY en acier servant également d'anneau de montage,
- plénum de raccordement LRE en acier galvanisé.
Le diffuseur SC 831 s'installe au plafond. La fixation apparente se fait par vis au niveau du cône extérieur ou sur conduit exposé à l'aide d'un anneau de montage.
| Matière de l'isolant |
|---|
| Références | E (mm) | Ø A (mm) | Ø B (mm) | Ø D (mm) |
|---|---|---|---|---|
| 11051020 - SC 831 F1 D160 RAL9010 STD | 24 |
230 |
134 |
160 |
| 11051021 - SC 831 F1 D200 RAL 9010 STD | 30 |
282 |
186 |
200 |
| 11051022 - SC 831 F1 D250 RAL9010 STD | 35 |
334 |
238 |
250 |
| 11051023 - SC 831 F1 D315 RAL9010 STD | 40 |
386 |
290 |
315 |
| 11051024 - SC 831 F1 D355 RAL9010 STD | 45 |
440 |
340 |
355 |
| 11053440 - FR D160 | ||||
| 11053441 - FR D200 | ||||
| 11053442 - FR D250 | ||||
| 11053443 - FR D315 | ||||
| 11053444 - FR D355 |
| Références | Débit de confort < 35dBA (m³/h) |
|---|---|
| 11051020 - SC 831 F1 D160 RAL9010 STD | 250 |
| 11051021 - SC 831 F1 D200 RAL 9010 STD | 450 |
| 11051022 - SC 831 F1 D250 RAL9010 STD | 600 |
| 11051023 - SC 831 F1 D315 RAL9010 STD | 900 |
| 11051024 - SC 831 F1 D355 RAL9010 STD | 1200 |
| 11053440 - FR D160 | |
| 11053441 - FR D200 | |
| 11053442 - FR D250 | |
| 11053443 - FR D315 | |
| 11053444 - FR D355 |
Références produits et accessoires
