MTC Acoustique
Manchon
MTC Acoustique
Manchon

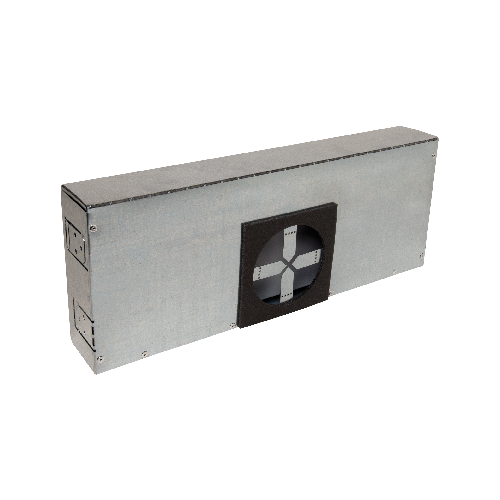

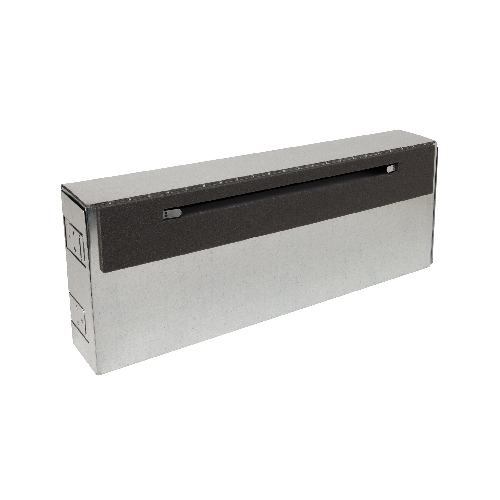

MTC est le manchon acoustique idéal pour une mise en œuvre simple en traversée de mur circulaire.
MTC Acoustique
Le manchon MTC Acoustique placé dans l'isolant du mur permet d'augmenter l'atténuation acoustique des entrées d'air afin de diminuer l'inconfort des bruits extérieurs à l'intérieur du bâtiment.
Les + produits
- haute performance acoustique : de 47 à 53 dB,
- adaptation de toutes les entrées d'air Aldes : auto, hygro et fixe,
- adapté aux réservations circulaires diamètre 100 ou 125 mm en PVC .
MTC est un manchon placé dans l'isolant du mur et qui permet le montage d'une grille côté extérieur et, via le MEA ou TM, d'une entrée d'air autoréglable ou hygroréglable côté intérieur. La réservation circulaire dans le mur peut être en PVC diamètre externe 125mm.
L'élément acoustique A100 ou A125 se place à l'intérieur du manchon femelle circulaire et permet d'améliorer les performances acoustiques du manchon.
- MTC Acoustique est un manchon permettant d'augmenter les performances acoustiques des entrées d'air,
- MTC est compatible avec les entrées d'air autoréglable, hygroréglable ou fixe côté intérieur,
- Côté extérieur, le MTC possède une cavité compatible avec la grille extérieure circulaire GEB/GES.
-
Isolation intérieure (Kit 11011370), le MTC fixé côté intérieur dans l'isolant du mur permet :
- via le MEA 45 ou TM, le montage d'une entrée d'air côté intérieur,
- via une réservation circulaire (type tuyau PVC), le montage d'une grille côté extérieur.
-
Isolation extérieure (Kits 11011393 ou 11011394), le MTC fixé côté extérieur dans l'isolant du mur permet :
- via le MEA 160 ou MEA 200, le montage d'une entrée d'air côté intérieur,
- via une réservation circulaire (type tuyau PVC), le montage d'une grille côté extérieur.
| Références | Matériau principal | Matière de l'isolant |
|---|---|---|
| 11011370 - Kit MTC Acoustique Ø 100/125 + MEA 45 mm | Acier galvanisé |
|
| 11011397 - Kit MTC Acoustique Ø 100/125 + MEA 85 mm | Acier galvanisé |
|
| 11011393 - Kit MTC Acoustique Ø 100/125 + MEA 160 mm | Acier galvanisé |
|
| 11011387 - KIT MTC 160 + MANCHETTE | Acier galvanisé |
|
| 11011402 - MTC Acoustique Ø 100/125 | Acier galvanisé |
|
| 11011394 - Kit MTC Acoustique Ø 100/125 + MEA 200 mm | Acier galvanisé |
| Références | H (mm) | l (mm) | L (mm) | P (mm) |
|---|---|---|---|---|
| 11011370 - Kit MTC Acoustique Ø 100/125 + MEA 45 mm | 205 |
520 |
80 |
|
| 11011397 - Kit MTC Acoustique Ø 100/125 + MEA 85 mm | 205 |
520 |
80 |
|
| 11011393 - Kit MTC Acoustique Ø 100/125 + MEA 160 mm | 205 |
520 |
80 |
|
| 11011387 - KIT MTC 160 + MANCHETTE | ||||
| 11011402 - MTC Acoustique Ø 100/125 | 205 |
520 |
80 |
|
| 11011394 - Kit MTC Acoustique Ø 100/125 + MEA 200 mm | 205 |
520 |
80 |
| Manchon | Entrée d’air | Dnew (Ctr) (dB) | |
| Auto | MTC 100 + MEA | EMMA 22 | 50 |
| MTC 100 + MEA + A100 | 51 | ||
| MTC 100 + MEA | EMMA 30 | 50* | |
| MTC 100 + MEA + A100 | 51* | ||
| MTC 125 + MEA + A125 | ELLIA 30 | 53* | |
| MTC 125 + MEA | EMMA 45 | 47* | |
| MTC 125 + MEA + A125 | 48* | ||
| Hygro | MTC 125 + MEA | EHB² | 47 |
| MTC 125 + MEA + A125 | EHB² | 49 | |
| MTC 125 + MEA + A125 | EHL S | 49* | |
| *Rapport d’essais acoustiques CETIAT N°2314170-2 pour les ensembles manchon + entrée d’air + grille GEB / GES. | |||
| Possibilité de remplacer l’EMMA par une EA : résultats acoustiques identiques. | |||
- N° rapport d'essais CETIAT : 2314170-2

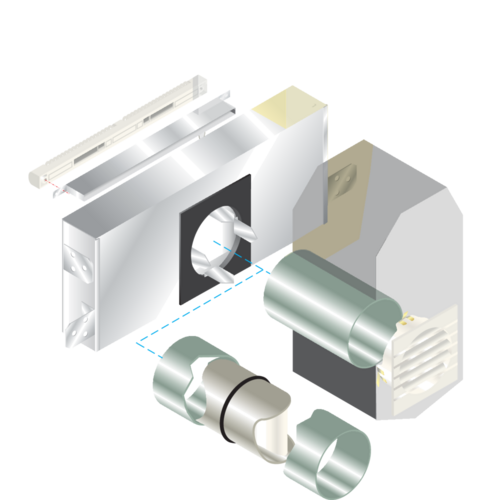

1. MTC, 2. Tube PVC, 3. MEA, 4. Elément acoustique A100 ou A125, 5. Entrée d'air, 6. Auvent extérieur GEB ou GES
