EAT-SAT
Caisson acoustique
EAT-SAT
Caisson acoustique
EAT-SAT est un caisson acoustique de ventilation simple flux à destination des logements collectifs et les bâtiments tertiaires (salles de classe, salle de réunion, salles polyvalentes, gymnases, salles de fêtes...).
EAT-SAT
L'EAT est un système simple flux par extraction. L'EAT assure l'extraction d'air correspondant au débit extrait mécaniquement (de 18 à 25 m³/h) par personne. SAT est un système simple flux par insufflation. SAT permet d'amener l'air neuf.
Les + produits
- débits de 250 m³/h à 20 Pa,
- très bon isolement au bruit extérieur,
- très bon isolement au bruit intérieur.
- libre choix de la grille et du diffuseur.

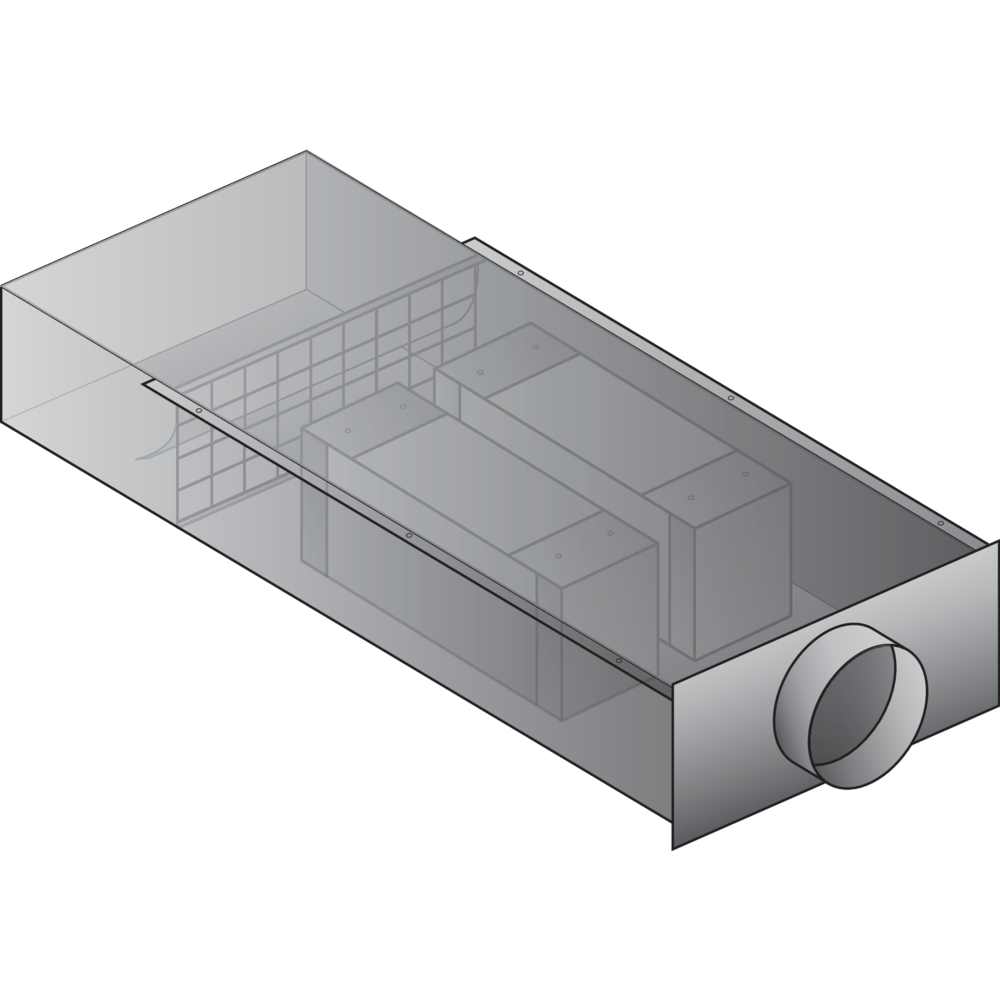

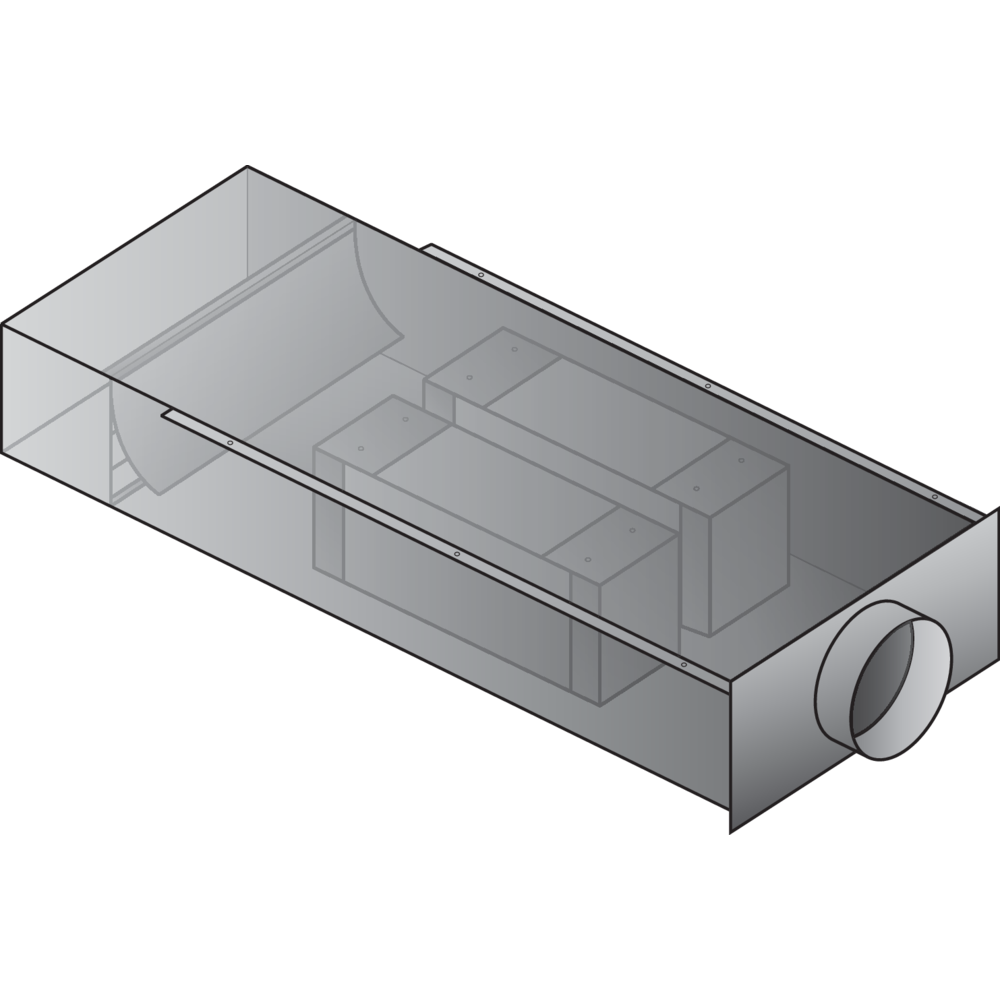

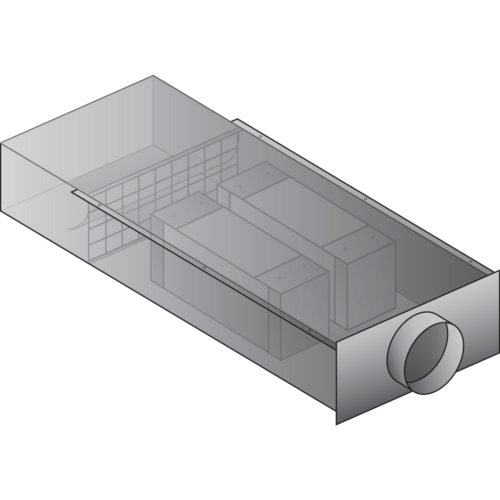

L'EAT-SAT est un caisson acoustique de ventilation simple flux. Le caisson permet l'entrée d'air ou la sortie d'air en associaton avec un système de ventilation mécanique simple flux par extraction ou par insufflation.
-
le caisson acoustique est composé :
- d'un caisson en acier galvanisé avec boîte de détente,
- volet anti retour calibré,
- piège à son en mélamine.
- le débit est calibré de 250 m³ /h sous 20 Pa.
- L’EAT - SAT se suspend au plafond par des pattes (fournies) et des tiges (non fournies), et s’installe dans le faux plafond (hauteur utile mini : 250 mm).
| Matériau principal | Matière de l'isolant | Couleur |
|---|---|---|
| Acier galvanisé |
Acier galvanisé |
| Références | H (mm) | L (mm) | P (mm) | Ø (mm) |
|---|---|---|---|---|
| 11011010 - EAT 250 m³/h - Longeur 1300 mm | 242 |
542 |
1300 |
200 |
| 11011011 - SAT 250 m³/h - Longeur 1300 mm | 242 |
542 |
1300 |
200 |
| 11011012 - EAT 250 m³/h - Longeur 1500 mm | 242 |
542 |
1500 |
200 |
| 11011013 - SAT 250 m³/h - Longeur 1500 mm | 242 |
542 |
1500 |
200 |
| Débit nominal (m³/h) |
|---|
| 250 |
| Références | Dnew (C) (dB) | Dnew (Ctr) (dB) |
|---|---|---|
| 11011010 - EAT 250 m³/h - Longeur 1300 mm | 44 |
41 |
| 11011011 - SAT 250 m³/h - Longeur 1300 mm | 44 |
41 |
| 11011012 - EAT 250 m³/h - Longeur 1500 mm | 49 |
44 |
| 11011013 - SAT 250 m³/h - Longeur 1500 mm | 49 |
44 |
1. EAT/SAT, 2. Une grille extérieure, 3. Un conduit souple standard ou isophonique, 4. Une grille ou d'un diffuseur intérieur.
