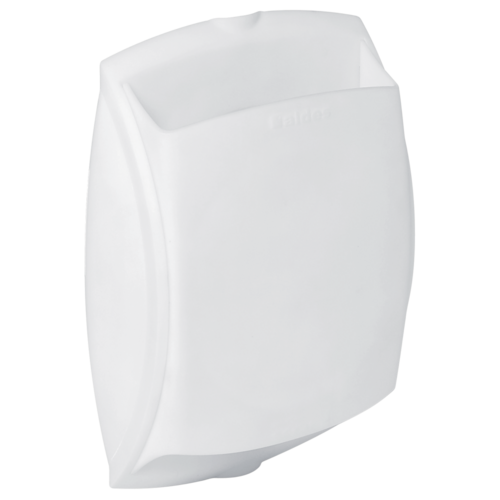

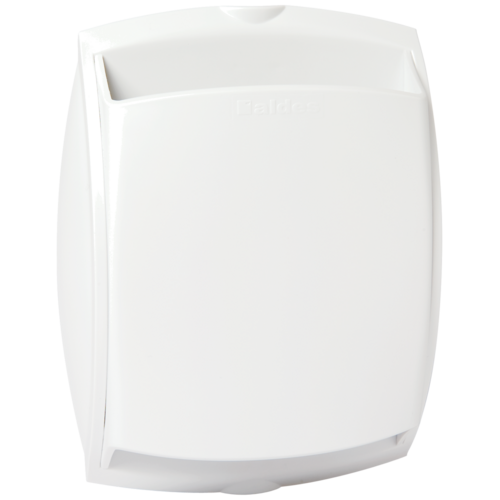

BAP'SI® TWIN Bouche d'extraction simple flux autoréglable

BAP'SI® TWIN

Bouche d'extraction simple flux autoréglable

La bouche BAP'SI TWIN, idéale pour le marché du tertiaire, elle permet de garantitr un débit d'air constant en permanence quelles que soient les conditions dans le logement. BAP'SI TWIN presente l'avantage de couvrir une large gamme de débit.
BAP'SI® TWIN
Télécharger le fichier CAD Library
BAP'SI® TWIN
BAP'SI TWIN est une bouche d'extraction autoréglable simple débit à destination du marché tertiaire et des logements collectifs neufs ou en rénovation. BAP'SI TWIN couvre toute la gamme de débits 15 à 150 m3/h.
BAP'SI® TWIN

Les + produits

  •  couvre toute la gamme de débits de 15 à 150 m3/h
  •  Version Modulo : débits adaptables sur chantier
  • version soufflage : à associer avec un MR Aldes
  • design inédit
  • entretien simplifié
  •  Joint Roll in pour une meilleur étancheité

Dans un système de VMC autoréglable, le débit d'air est constant quelles que soient les conditions atmosphériques ou l'occupation des pièces.

  • désign inédit, sans grille,
  • versions et accessoires qui permettent de répondre à l'ensemble des besoins de mise en œuvre,
  • gamme modulo : une même bouche pour plusieurs débits réglable,
  • entretien facilité : sous-ensemble de régulation clipsable et déclipsable facilement,
  • plage de pression : 50 - 160 Pa.
  • BAP'SI TWIN soufflage : bouche sans régulateur, à associer avec un MR.
  • BAP'SI TWIN doit être installée dans les pièces humides,
  • la bouche doit être positionnée en partie haute d'une paroi verticale ou au plafond,
  • la bouche doit être accessible et démontable,
  • versions avec fût D 125 mm se fixe par emboîtement dans une manchette, RT Flex,conduits régides ou sémi régides. Le joint Roll-In assure l'étanchéité et le placage au mur,
  • versions sans fût se fie par clip sur fût D 125 mm, D 116 mm ou D 100 mm. La bouche est vissée directement sur la paroi ou fixée par clip sur une platine de rénovation.
Matière de l'isolant Couleur

Blanc

BAP'SI® TWIN

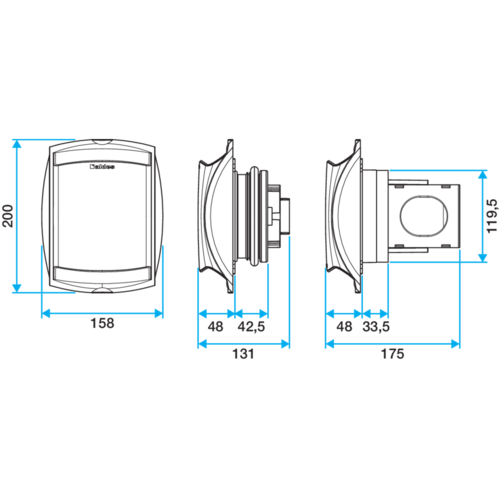

Références H (mm) L (mm) Ø raccordement (mm)
11019320 - BAP'SI TWIN 50 m³/h - Ø 125 mm - Blanc

200

48

125

11019321 - BAP'SI TWIN 25 m³/h - Ø 125 mm - Blanc

200

48

125

11019185 - BAP'SI TWIN 15 m³/h - Ø 125 mm - Blanc

200

48

125

11019186 - BAP'SI TWIN 30 m³/h - Ø 125 mm - Blanc

200

48

125

11019187 - BAP'SI TWIN 45 m³/h - Ø 125 mm - Blanc

200

48

125

11019188 - BAP'SI TWIN 60 m³/h - Ø 125 mm - Blanc

200

48

125

11019189 - BAP'SI TWIN 75 m³/h - Ø 125 mm - Blanc

200

48

125

11019190 - BAP'SI TWIN 90 m³/h - Ø 125 mm - Blanc

200

48

125

11019191 - BAP'SI TWIN 100 m³/h - Ø 125 mm - Blanc

200

48

125

11019192 - BAP'SI TWIN 120 m³/h - Ø 125 mm - Blanc

200

48

125

11019193 - BAP'SI TWIN 150 m³/h - Ø 125 mm - Blanc

200

48

125

11019194 - BAP'SI TWIN 15 m³/h sans fût - Blanc

200

48

Sans fût

11019195 - BAP'SI TWIN 30 m³/h sans fût - Blanc

200

48

Sans fût

11019196 - BAP'SI TWIN 45 m³/h sans fût - Blanc

200

48

Sans fût

11019197 - BAP'SI TWIN 60 m³/h sans fût - Blanc

200

48

Sans fût

11019199 - BAP'SI TWIN 90 m³/h sans fût - Blanc

200

48

Sans fût

11019200 - BAP'SI TWIN soufflage sans fût - Blanc

200

48

Sans fût

Références Autres débits réglables (m³/h) Débit base (m³/h) Débit nominal (m³/h) Débit réglage usine (m³/h) Plage de pression (Pa)
11019320 - BAP'SI TWIN 50 m³/h - Ø 125 mm - Blanc

50

50

50

50-160

11019321 - BAP'SI TWIN 25 m³/h - Ø 125 mm - Blanc

25

25

25

50-160

11019185 - BAP'SI TWIN 15 m³/h - Ø 125 mm - Blanc

15

15

15

50-160

11019186 - BAP'SI TWIN 30 m³/h - Ø 125 mm - Blanc

30

30

30

50-160

11019187 - BAP'SI TWIN 45 m³/h - Ø 125 mm - Blanc

45

45

45

50-160

11019188 - BAP'SI TWIN 60 m³/h - Ø 125 mm - Blanc

75 ; 90

60

60

60

50-160

11019189 - BAP'SI TWIN 75 m³/h - Ø 125 mm - Blanc

75

75

75

50-160

11019190 - BAP'SI TWIN 90 m³/h - Ø 125 mm - Blanc

90

90

90

50-160

11019191 - BAP'SI TWIN 100 m³/h - Ø 125 mm - Blanc

120 ; 150

100

100

100

50-160

11019192 - BAP'SI TWIN 120 m³/h - Ø 125 mm - Blanc

120

120

120

50-160

11019193 - BAP'SI TWIN 150 m³/h - Ø 125 mm - Blanc

150

150

150

50-160

11019194 - BAP'SI TWIN 15 m³/h sans fût - Blanc

15

15

15

50-160

11019195 - BAP'SI TWIN 30 m³/h sans fût - Blanc

30

30

30

50-160

11019196 - BAP'SI TWIN 45 m³/h sans fût - Blanc

45

45

45

50-160

11019197 - BAP'SI TWIN 60 m³/h sans fût - Blanc

60

60

60

50-160

11019199 - BAP'SI TWIN 90 m³/h sans fût - Blanc

90

90

90

50-160

11019200 - BAP'SI TWIN soufflage sans fût - Blanc

50-160

Références Lw à 136 Pa (dB(A))
11019320 - BAP'SI TWIN 50 m³/h - Ø 125 mm - Blanc
11019321 - BAP'SI TWIN 25 m³/h - Ø 125 mm - Blanc
11019185 - BAP'SI TWIN 15 m³/h - Ø 125 mm - Blanc

34

11019186 - BAP'SI TWIN 30 m³/h - Ø 125 mm - Blanc

38

11019187 - BAP'SI TWIN 45 m³/h - Ø 125 mm - Blanc

41

11019188 - BAP'SI TWIN 60 m³/h - Ø 125 mm - Blanc

43

11019189 - BAP'SI TWIN 75 m³/h - Ø 125 mm - Blanc

47

11019190 - BAP'SI TWIN 90 m³/h - Ø 125 mm - Blanc

49

11019191 - BAP'SI TWIN 100 m³/h - Ø 125 mm - Blanc

48

11019192 - BAP'SI TWIN 120 m³/h - Ø 125 mm - Blanc

50

11019193 - BAP'SI TWIN 150 m³/h - Ø 125 mm - Blanc

51

11019194 - BAP'SI TWIN 15 m³/h sans fût - Blanc

34

11019195 - BAP'SI TWIN 30 m³/h sans fût - Blanc

38

11019196 - BAP'SI TWIN 45 m³/h sans fût - Blanc

41

11019197 - BAP'SI TWIN 60 m³/h sans fût - Blanc

43

11019199 - BAP'SI TWIN 90 m³/h sans fût - Blanc

49

11019200 - BAP'SI TWIN soufflage sans fût - Blanc

Références produits et accessoires

  • BAP'SI TWIN 50 m³/h - Ø 125 mm - Blanc
    BAP'SI TWIN 50 m³/h - Ø 125 mm - Blanc
    11019320
    29,80 (H.T.)
  • BAP'SI TWIN 25 m³/h - Ø 125 mm - Blanc
    BAP'SI TWIN 25 m³/h - Ø 125 mm - Blanc
    11019321
    29,80 (H.T.)
  • BAP'SI TWIN 15 m³/h - Ø 125 mm - Blanc
    BAP'SI TWIN 15 m³/h - Ø 125 mm - Blanc
    11019185
    30,69 (H.T.)
  • BAP'SI TWIN 30 m³/h - Ø 125 mm - Blanc
    BAP'SI TWIN 30 m³/h - Ø 125 mm - Blanc
    11019186
    30,69 (H.T.)
  • BAP'SI TWIN 45 m³/h - Ø 125 mm - Blanc
    BAP'SI TWIN 45 m³/h - Ø 125 mm - Blanc
    11019187
    30,69 (H.T.)
  • BAP'SI TWIN 60 m³/h - Ø 125 mm - Blanc
    BAP'SI TWIN 60 m³/h - Ø 125 mm - Blanc
    11019188
    30,69 (H.T.)
  • BAP'SI TWIN 75 m³/h - Ø 125 mm - Blanc
    BAP'SI TWIN 75 m³/h - Ø 125 mm - Blanc
    11019189
    30,69 (H.T.)
  • BAP'SI TWIN 90 m³/h - Ø 125 mm - Blanc
    BAP'SI TWIN 90 m³/h - Ø 125 mm - Blanc
    11019190
    30,69 (H.T.)
  • BAP'SI TWIN 100 m³/h - Ø 125 mm - Blanc
    BAP'SI TWIN 100 m³/h - Ø 125 mm - Blanc
    11019191
    38,63 (H.T.)
  • BAP'SI TWIN 120 m³/h - Ø 125 mm - Blanc
    BAP'SI TWIN 120 m³/h - Ø 125 mm - Blanc
    11019192
    38,63 (H.T.)
  • BAP'SI TWIN 150 m³/h - Ø 125 mm - Blanc
    BAP'SI TWIN 150 m³/h - Ø 125 mm - Blanc
    11019193
    38,63 (H.T.)
  • BAP'SI TWIN 15 m³/h sans fût - Blanc
    BAP'SI TWIN 15 m³/h sans fût - Blanc
    11019194
    25,96 (H.T.)
  • BAP'SI TWIN 30 m³/h sans fût - Blanc
    BAP'SI TWIN 30 m³/h sans fût - Blanc
    11019195
    25,96 (H.T.)
  • BAP'SI TWIN 45 m³/h sans fût - Blanc
    BAP'SI TWIN 45 m³/h sans fût - Blanc
    11019196
    25,96 (H.T.)
  • BAP'SI TWIN 60 m³/h sans fût - Blanc
    BAP'SI TWIN 60 m³/h sans fût - Blanc
    11019197
    25,96 (H.T.)
  • BAP'SI TWIN 90 m³/h sans fût - Blanc
    BAP'SI TWIN 90 m³/h sans fût - Blanc
    11019199
    25,96 (H.T.)
  • BAP'SI TWIN soufflage sans fût - Blanc
    BAP'SI TWIN soufflage sans fût - Blanc
    11019200
    24,72 (H.T.)
