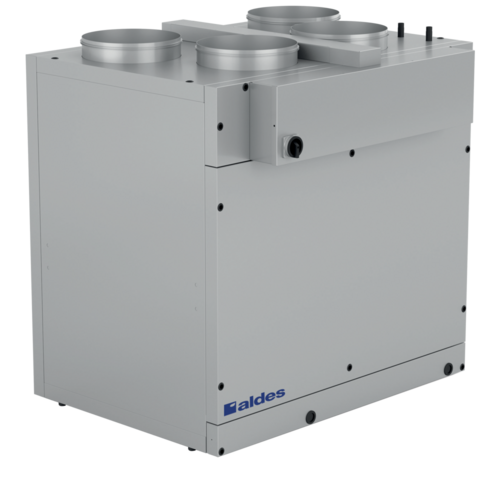

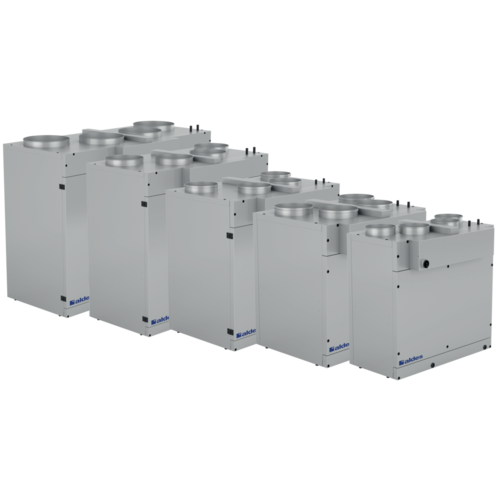

VEX300T Centrale de traitement d'air

VEX300T

Centrale de traitement d'air

L’unité VEX300T est une unité de traitement de l'air extrêmement compacte avec un raccordement sur le dessus, une performance énergétique optimale et un faible niveau de bruit pour l'environnement.
VEX300T VEX300T VEX300T
Télécharger le fichier CAD Library
VEX300T
VEX300T étonne par sa compacité grâce notamment au raccordement des conduits sur le dessus. En outre, le positionnement des raccordement des batteries eau (sur le haut de l'unité) et pour l'évacuation de condensat (à l'avant de l'unité) permet à VEX300T d'être placée à proximité d'autres équipements techniques, car les cloisons d'extrémité n'ont pas besoin d'être accessibles pour l’entretien. VEX300T a été construite avec des batteries de chauffage ou de refroidissement intégrées, réduisant ainsi les coûts d'installation. Il est également possible de choisir la préfiltration de l'air fourni. La conception est optimisée : compacité, efficacité thermique, débit d'air et consommation d'énergie. VEX300T est également facile à entretenir, par exemple pour le remplacement des filtres, le nettoyage, etc.
VEX300T

Les + produits

  • Conception extrêmement compacte avec raccordement par le haut,
  • batterie de refroidissement/chauffage intégrée,
  • produit extrêmement silencieux pour l'environnement.
  • Encombrement réduit (accès par porte de 900 mm),
  • unités CTA à haut rendement (jusqu'à 90 %),
  • système Aldes Smart Control® exclusif,
  • qualité de l'air et confort thermique optimaux,
  • logiciel de qualité pour la sélection des produits et les calculs de performance,
  • tous les raccordements sur le haut ou à l’avant.

VEX300T apporte de l'air neuf et filtré dans le bâtiment et récupère la chaleur de l'air extrait à l'aide de son échangeur de chaleur à haut rendement. L'air entrant peut être chauffé et/ou refroidi avec une gamme complète de batteries.

  • 1 modèle décentralisé - jusqu'à 850 m³/h - en 2 versions :
    • version visible (STD),
    • version semi-intégrée (INT) pour une installation dans un plafond suspendu.
  • Construction monobloc,
  • isolation - polyuréthane de 20 mm pour une meilleure atténuation du bruit,
  • finition extérieure : Aluzinc AZ185 : classe de corrosion C4. Personnalisable en blanc pré-peint blanc (standard), gris anthracite, doré sur demande,
  • fixations verticales pour le raccordement via le plafond, ou fixations horizontales pour les raccordements muraux,
  • moteurs EC avec roue à action,
  • échangeurs de chaleur à échangeur contre-flux et à haut rendement (Eurovent AAHE),
  • bypass modulé,
  • ePM10 60 % (M5) ou ePM1 55 % (F7). Préfiltres Grossier 60 % (G4), en accessoire,
  • accessoires :
    • sonde CO2 intégrée,
    • détecteur de mouvement intégré, avec indicateur d'état par LED - PIR,
    • sonde d'humidité intégrée - HR,
    • communication avec le serveur web - WEBE,
    • interface utilisateur IHM (pour le démarrage et la mise en service),
    • attention : si la sonde CO2 intégrée et le PIR intégré sont sélectionnés, l'unité est entièrement prête à l'emploi.
  • Aldes Smart Control® :
    • vitesse constante,
    • débit d'air constant,
    • pression constante,
    • contrôle du débit d'air avec une sonde de CO2/COV (signal 0-10 V),
    • pression régulée,
    • horloge intégrée : les heures de fonctionnement peuvent être contrôlées par une minuterie,
    • système de commande à distance câblé,
    • communication GTB via les protocoles Modbus RTU et Bacnet TCP/IP.
  • locaux/Armoires techniques,
  • intérieure,
  • raccordement des gaines verticales,
  • raccordement par piquages circulaires,
  • plans personnalisés fournis avec la machine (y compris les accessoires).
Références Densité isolant (kg/m³) Epaisseur isolant (mm) DC_R_VOLTAGE_INPUT DC_R_MOTOR_CLASS_IEC_TS_60034-30-2 DC_R_CURRENT_OVERLOAD_PROTECTION DC_R_REGULATION DC_R_CONTROL_SIGNAL_WITH_CONTROL_SYSTEM DC_R_FLUID_TEMPERATURE_(AIR) DC_R_MAX._TOTAL_EFFICIENCY (%) DC_R_EFFICIENCY_LEVEL_REQUIREMENTS DC_R_ECO_EFFICIENCY_LEVEL_DURING_OPTIMAL_OPERATING_POINT Matière de l'isolant Sens du raccordement Type d'échangeur Type de moteur Type de roue Ambient temperature range
11058010 - VEX310T

65

50

1 x 230 V

IE4 (Super Premium Efficiency)

Indbygget

Trinløs via motorstyring (MC)

Med integreret automatik: ModbusFor anden automatik: 0-10 V DC

-40°C...+40°C

47,9

62N (2015)

78,4N

Top

Contre-flux

EC

Réaction

-30°C...+50°C

11058037 - VEX320T

65

50

1 x 230 V

IE4 (Super Premium Efficiency)

Indbygget

Trinløs via motorstyring (MC)

Med integreret automatik: ModbusFor anden automatik: 0-10 V DC

-40°C...+40°C

46,9

62N (2015)

68,5N

Top

Contre-flux

EC

Réaction

-30°C...+50°C

11058038 - VEX330T

65

49

1 x 230 V

IE4 (Super Premium Efficiency)

Indbygget

Trinløs via motorstyring (MC)

Med integreret automatik: ModbusFor anden automatik: 0-10 V DC

-40°C...+40°C

60

62N (2015)

79,4N

Top

Contre-flux

EC

Réaction

-30°C...+50°C

11058039 - VEX340T

65

50

1 x 230 V

IE4 (Super Premium Efficiency)

Indbygget

Trinløs via motorstyring (MC)

Med integreret automatik: ModbusFor anden automatik: 0-10 V DC

-40°C...+40°C

61,5

62N (2015)

80,2N

Top

Contre-flux

EC

Réaction

-30°C...+50°C

11058040 - VEX350T

65

50

1 x 230 V

IE4 (Super Premium Efficiency)

Indbygget

Trinløs via motorstyring (MC)

Med integreret automatik: ModbusFor anden automatik: 0-10 V DC

-40°C...+40°C

67,5

62N (2015)

76,7N

Top

Contre-flux

EC

Réaction

-30°C...+50°C

VEX300T

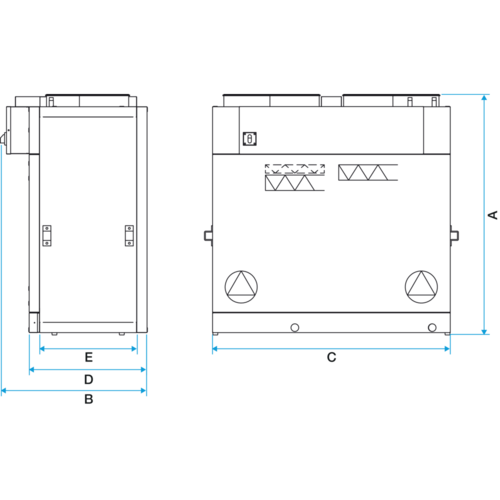

Références A (mm) B (mm) C (mm) D (mm) E (mm) Ø raccordement (air neuf ou extraction) (mm) Ø raccordement (rejet ou soufflage) (mm) Poids (kg) Vægt for indtransport
11058010 - VEX310T

1215

754

1200

595

490

250

250

157

86 kg (ekskl. låger, varmeveksler og ventilatorer)

11058037 - VEX320T

1215

1024

1200

865

760

315

315

204

124 kg (ekskl. låger, varmeveksler og ventilatorer)

11058038 - VEX330T

1474

1092

1500

932

827

315

315

265

158 kg (ekskl. låger, varmeveksler og ventilatorer)

11058039 - VEX340T

1775

1092

1900

932

827

400

400

345

194 kg (ekskl. låger, varmeveksler og ventilatorer)

11058040 - VEX350T

1825

1149

2400

990

885

500

500

415

245 kg (ekskl. låger, varmeveksler og ventilatorer)

Références Débit minimum Débit max ErP (m³/h) Débit max (m³/h)
11058010 - VEX310T

80

550

550

11058037 - VEX320T

100

1090

1225

11058038 - VEX330T

200

1775

2150

11058039 - VEX340T

350

2375

2460

11058040 - VEX350T

400

3675

4095

Références Rendement max. de l'échangeur (%)
11058010 - VEX310T

94

11058037 - VEX320T

94

11058038 - VEX330T

94

11058039 - VEX340T

99

11058040 - VEX350T

100

Références Fréquence (Hz) Indice de protection Intensité max conso. MONO 230V (A) Puissance max de la batterie électrique 1 (kW) Puissance max électrique de la centrale (kW) Tension (V) Tension de la batterie électrique 1 Tension de la centrale (V) Intensité maximale - unité (A)
11058010 - VEX310T

50

IP20

3,9

3.9

0,5

1x230

3x400

230

3,9

11058037 - VEX320T

50

IP20

4,7

7.81

1,0

1x230

3x400

230

4,7

11058038 - VEX330T

50

IP20

7,3

10.41

1,7

1x230

3x400

230

7,3

11058039 - VEX340T

50

IP20

7,3

14.96

1,75

1x230

3x400

230

7,3

11058040 - VEX350T

50

IP20

13,5

22.76

2,7

1x230

3x400

230

13,5

  • Eligibilité au CEE  :  Oui
  • N° de fiche CEE 1  :  BAT-TH-126
Valeurs de test selon la norme EN 1886

D2, L1, L1, F9, T2, TB3

Références produits et accessoires

  • VEX310T
    VEX310T
    11058010
  • VEX320T
    VEX320T
    11058037
  • VEX330T
    VEX330T
    11058038
  • VEX340T
    VEX340T
    11058039
  • VEX350T
    VEX350T
    11058040
