Série AU 124 - aluminium
Grille plafond
Série AU 124 - aluminium
Grille plafond
La grille de plafond en aluminium AU 124 permet la reprise d'air dans un local pour des installations de ventilation ou de conditionnement d'air.
Série AU 124 - aluminium

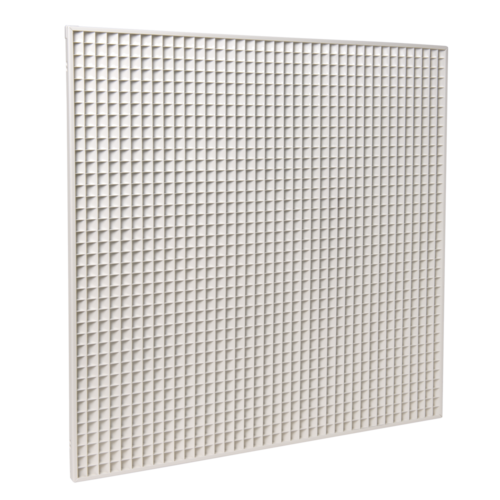

La grille AU 124 avec cadre fin et à mailles carrées de 15x15 mm inclinées de 45° se positionne en lieu et place d'une dalle de faux plafond.
Les + produits
- installation facile : dimensions adaptées aux dalles de faux plafond 600x600 mm,
- grande rigidité grâce à son cadre fin.
La grille AU 124 avec cadre fin à mailles carrées de 15x15 mm inclinées de 45° permet la bonne reprise de l'air dans le local à la place d'une dalle de faux plafond.
- cadre fin de 5 mm,
- mailles carrées de 15x15mm inclinées de 45°,
- aluminium avec peinture époxy blanche RAL 9003 30%.
- gamme dimensionnelle de 100 x 100 à 1 200 x 600 mm au pas de 25 mm en L et H pour la gamme étendue.
- en lieu et place d'une dalle de faux plafond,
- par gravité sur les supports en T.
| Références | Matériau principal | Matière de l'isolant | Type de finition | Couleur |
|---|---|---|---|---|
| 11002606 - AU124 | Aluminium |
|||
| 11050727 - AU124Z F0 595X595 RAL9003 STD | Aluminium |
Peinture époxy |
Blanc |

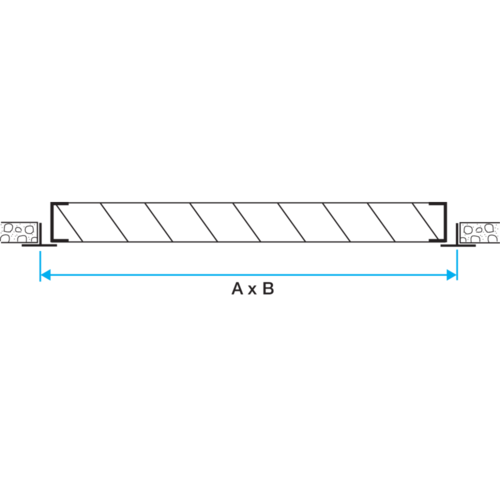

| Références | A (mm) | A x B* (mm) | B (mm) | Hauteur plénum (mm) |
|---|---|---|---|---|
| 11002606 - AU124 | ||||
| 11050727 - AU124Z F0 595X595 RAL9003 STD | 600 |
600X600 |
600 |
330 |
| Références | Débit de confort pour Lw < NR 25 (m³/h) |
|---|---|
| 11002606 - AU124 | |
| 11050727 - AU124Z F0 595X595 RAL9003 STD | 1000 |
