Série AC 123 - aluminium
Grille murale
Série AC 123 - aluminium
Grille murale
La grille murale AC 123 en aluminium permet la reprise d'air dans un local pour des installations de ventilation ou de conditionnement d'air.
![Série AC 123 - aluminium](https://assets.aldes.com/assets/media/Catalogue_Aldes/01-Produits_Corporate/01-Corporate/03-Identite_Visuelle/02-Pictogrammes_Corporate/10-Pictos_Web/Made-in-Europe_Picto_001_small.png)
Série AC 123 - aluminium

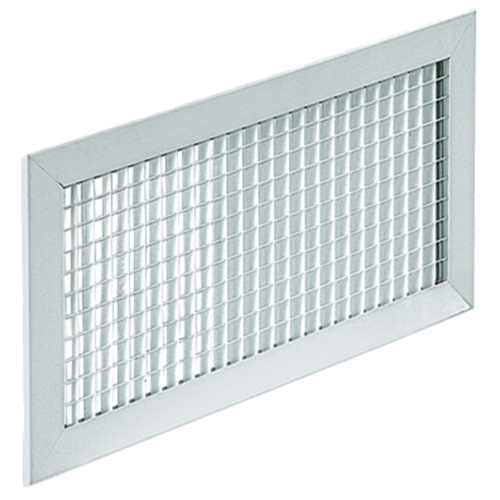

La AC 123 est une grille murale en aluminium anodisé à mailles carrées de 15x15 mm.
![Série AC 123 - aluminium](https://assets.aldes.com/assets/media/Catalogue_Aldes/01-Produits_Corporate/01-Corporate/01-Visuels_HealthyLiving/01-Visuels_Ambiances/Aldes_Ambiance_002_produitPlus.png)
Les + produits
- esthétique,
- montage / démontage facile.
La grille AC 123 à mailles carrées de 15x15 mm offre une surface libre et 90% et permet la bonne reprise de l'air dans le local.
- aluminium anodisé, teinte naturelle satinée,
- mailles carrées de 15x15 mm,
- surface libre de 90%.
- Gamme dimensionnelle de 75 x 75 à 1 200 x 6000 mm au pas de 25 mm en L.
- montage mural,
- fixation F3 non apparente par clips à friction.
Matière de l'isolant | Type de finition | Couleur |
---|---|---|
Aluminium |
Aluminium |
![Série AC 123 - aluminium](https://assets.aldes.com/assets/media/Catalogue_Aldes/01-Produits_Corporate/02-Produits/11-Diffusion_Air/02-Grilles_Interieures/AC_123-SC_125/AC123_Encombrement_001_large.png)
![Série AC 123 - aluminium](https://assets.aldes.com/assets/media/Catalogue_Aldes/01-Produits_Corporate/02-Produits/11-Diffusion_Air/02-Grilles_Interieures/AC_123-SC_125/AC123_Encombrement_002_large.png)
Références | H (mm) | L (mm) | Ø plénum (mm) |
---|---|---|---|
11050641 - AC 123 F3 200x100 | 100 |
200 |
80 |
11050642 - AC 123 F3 300x150 | 150 |
300 |
160 |
11050643 - AC 123 F3 400x200 | 200 |
400 |
200 |
11050645 - AC 123 F3 300x300 | 300 |
300 |
250 |
11050646 - AC 123 F3 500x300 | 300 |
500 |
315 |
11050647 - AC 123 F3 600x300 | 300 |
600 |
250 |
11050648 - AC 123 F3 800x300 | 300 |
800 |
2X250 |
11050649 - AC 123 F3 600x600 | 600 |
600 |
355 |
11050650 - AC 123 F3 1000x600 | 600 |
1000 |
2X315 |
11002601 - AC 123 | 600 |
1000 |
2X315 |
Références | Débit de confort pour Lw < NR 25 (m³/h) |
---|---|
11050641 - AC 123 F3 200x100 | 160 |
11050642 - AC 123 F3 300x150 | 400 |
11050643 - AC 123 F3 400x200 | 700 |
11050645 - AC 123 F3 300x300 | 700 |
11050646 - AC 123 F3 500x300 | 1300 |
11050647 - AC 123 F3 600x300 | 1500 |
11050648 - AC 123 F3 800x300 | 1900 |
11050649 - AC 123 F3 600x600 | 2200 |
11050650 - AC 123 F3 1000x600 | 4000 |
11002601 - AC 123 | 4000 |
